Gia công chế tạo bồn bể công nghiệp

Bồn bể công nghiệp là hạng mục quan trọng trong nhiều nhà máy sản xuất, đặc biệt đối với các dây chuyền cần lưu trữ nguyên liệu, hóa chất, dung môi, dầu, nhiên liệu hoặc xử lý bề mặt sản phẩm. Tùy theo loại môi chất, dung tích, nhiệt độ và điều kiện vận hành, bồn bể có thể được chế tạo từ thép carbon, inox 304, inox 316L hoặc kết hợp các giải pháp bảo vệ bề mặt phù hợp. Với các dây chuyền sơn PT/ED, hệ thống bồn còn được kết nối với bơm tuần hoàn, đường ống, thiết bị gia nhiệt, bảo ôn và các hạng mục phụ trợ khác. Vì vậy, quá trình thiết kế và chế tạo cần đồng thời đáp ứng yêu cầu về kết cấu, độ kín, khả năng chống ăn mòn và điều kiện vận hành thực tế. Cùng CNC-VINA, tìm hiểu giải pháp thiết kế, chế tạo và lắp đặt bồn bể công nghiệp theo yêu cầu cho các nhà máy sản xuất và dây chuyền công nghiệp.

Các loại bồn bể công nghiệp CNC-VINA cung cấp

CNC-VINA triển khai thiết kế, gia công và lắp đặt nhiều loại bồn, bể phục vụ các hệ thống sản xuất công nghiệp. Cấu hình của từng sản phẩm được xác định dựa trên loại môi chất, dung tích, vật liệu, vị trí lắp đặt và yêu cầu kết nối với dây chuyền. Một số hạng mục bao gồm:

• Bồn chứa nguyên liệu, dung môi và hóa chất công nghiệp.
• Bồn chứa dầu, xăng, nhiên liệu và các loại chất lỏng theo yêu cầu.
• Bể rửa và bể xử lý bề mặt trong dây chuyền sản xuất.
• Bể nhúng (DIP tank) và bể phun (Spray tank).
• Bể phốt phát hóa và bể sơn điện di (ED).
• Hệ thống bồn bể phục vụ dây chuyền sơn PT/ED cho ô tô, xe máy.
• Silo và các hệ thống chứa công nghiệp theo thiết kế.
• Bồn LPG cho hệ thống đầu đốt burner và một số hạng mục bồn, bể phụ trợ khác theo yêu cầu dự án.

Đối với các bồn bể có kích thước lớn, CNC-VINA có thể thực hiện từ khâu gia công kết cấu tại xưởng đến lắp đặt, kết nối hệ thống tại hiện trường theo phạm vi của từng dự án.

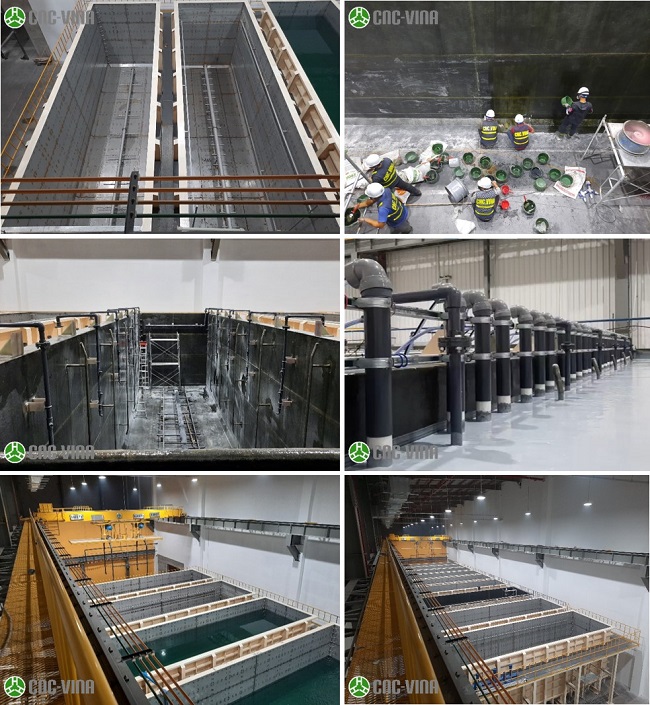

Bồn bể cho dây chuyền sơn PT/ED

Hệ thống bồn là một trong những hạng mục quan trọng trong dây chuyền xử lý và sơn bề mặt. Tùy theo quy trình công nghệ, dây chuyền có thể sử dụng các bể nhúng, bể phun, bể rửa nước, bể xử lý hóa chất, bể phốt phát hóa, bể sơn điện di và các công đoạn rửa nước DI. CNC-VINA thiết kế và chế tạo các hệ thống bể phục vụ dây chuyền sơn PT/ED với dung tích có thể lên tới 300 m³, kết hợp các hệ thống bơm tuần hoàn, bảo ôn giữ nhiệt, đường ống và điện cực phục vụ công đoạn sơn ED theo yêu cầu kỹ thuật.

Bể nhúng DIP

Bể nhúng được sử dụng trong các công đoạn mà sản phẩm được đưa trực tiếp vào dung dịch xử lý. Khi thiết kế bể, cần xem xét kích thước sản phẩm, dung tích dung dịch, vật liệu chế tạo, phương án tuần hoàn và các yêu cầu về nhiệt độ hoặc xử lý bề mặt. Đối với bể có kích thước lớn, kết cấu cần được tính toán phù hợp với tải trọng của bể và dung dịch trong quá trình vận hành, đồng thời đảm bảo khả năng kết nối với các thiết bị và đường ống của dây chuyền.

Bể phun Spray

Bể phun được sử dụng trong các công đoạn xử lý bề mặt bằng phương pháp phun dung dịch. Hệ thống có thể bao gồm bể chứa, bơm tuần hoàn, đường ống và các đường phun được bố trí theo yêu cầu của dây chuyền. Việc bố trí đường ống và hệ thống phun cần phù hợp với kích thước sản phẩm, lưu lượng dung dịch và yêu cầu của từng công đoạn xử lý.

Bể rửa và bể xử lý hóa chất

Tùy theo quy trình công nghệ, hệ thống có thể sử dụng bể rửa nước nóng, bể rửa hóa chất, bể phốt phát hóa hoặc bể rửa nước DI. Các bể này cần được lựa chọn vật liệu và giải pháp bảo vệ bề mặt phù hợp với loại dung dịch tiếp xúc. Đối với môi trường có tính ăn mòn, vật liệu chế tạo, lớp lót hoặc lớp phủ bảo vệ cần được xác định dựa trên đặc tính của hóa chất, nồng độ, nhiệt độ và điều kiện vận hành.

Bể sơn điện di ED

Bể sơn điện di là hạng mục có yêu cầu kỹ thuật riêng do phải duy trì điều kiện phù hợp cho quá trình sơn và kết nối với hệ thống điện cực. Bể có thể được tích hợp hệ thống tuần hoàn, kiểm soát nhiệt độ, đường ống và các thiết bị phụ trợ theo cấu hình dây chuyền. Đối với các khu vực có yêu cầu kiểm soát tĩnh điện, giải pháp vật liệu và lớp phủ bề mặt có thể được lựa chọn theo yêu cầu kỹ thuật của từng hệ thống.

Vật liệu chế tạo bồn bể công nghiệp

Vật liệu chế tạo ảnh hưởng trực tiếp đến khả năng làm việc, tuổi thọ và yêu cầu bảo trì của bồn bể. CNC-VINA sử dụng các loại vật liệu như thép carbon, inox 304 và inox 316L tùy thuộc vào ứng dụng và yêu cầu của từng dự án.

Thép carbon

Thép carbon có thể được sử dụng cho các kết cấu và bồn chứa phù hợp với điều kiện môi chất và môi trường làm việc. Đây cũng là vật liệu phổ biến cho các kết cấu bồn có kích thước lớn khi yêu cầu về khả năng chống ăn mòn của bề mặt tiếp xúc không quá cao hoặc có giải pháp bảo vệ phù hợp.

Inox 304

Inox 304 được sử dụng trong các ứng dụng yêu cầu khả năng chống ăn mòn và bề mặt dễ vệ sinh. Việc lựa chọn inox 304 cần căn cứ vào loại môi chất và điều kiện vận hành cụ thể.

Inox 316L

Inox 316L có khả năng chống ăn mòn cao hơn trong một số môi trường so với inox 304 và thường được cân nhắc cho các ứng dụng có yêu cầu cao hơn về vật liệu tiếp xúc. Việc lựa chọn vẫn cần dựa trên đặc tính thực tế của môi chất và yêu cầu kỹ thuật của hệ thống.

Lớp phủ và bảo vệ bề mặt

Ngoài lựa chọn vật liệu nền, một số bồn có thể cần bảo vệ bề mặt bằng lớp phủ hoặc vật liệu phù hợp. Với các ứng dụng có yêu cầu kiểm soát tĩnh điện, lớp phủ FRP chống tĩnh điện có thể được sử dụng theo thiết kế và specification của dây chuyền.

Quy trình thiết kế, chế tạo và lắp đặt bồn bể

Đối với các hệ thống bồn bể có kích thước lớn, quá trình triển khai cần phối hợp giữa thiết kế, gia công kết cấu, chế tạo bồn và lắp đặt tại hiện trường. Tùy theo yêu cầu của từng dự án, quy trình có thể bao gồm các bước chính:

1. Khảo sát và xác định yêu cầu

Các thông tin cần được xác định gồm loại môi chất, dung tích, kích thước, nhiệt độ làm việc, vật liệu, vị trí lắp đặt, yêu cầu kết nối và điều kiện vận hành.

2. Thiết kế bồn và hệ thống phụ trợ

Dựa trên yêu cầu kỹ thuật, tiến hành thiết kế kết cấu bồn, vị trí cửa thăm, đầu vào và đầu ra, đường ống, bơm tuần hoàn, hệ thống gia nhiệt, bảo ôn hoặc các thiết bị phụ trợ khác nếu có.

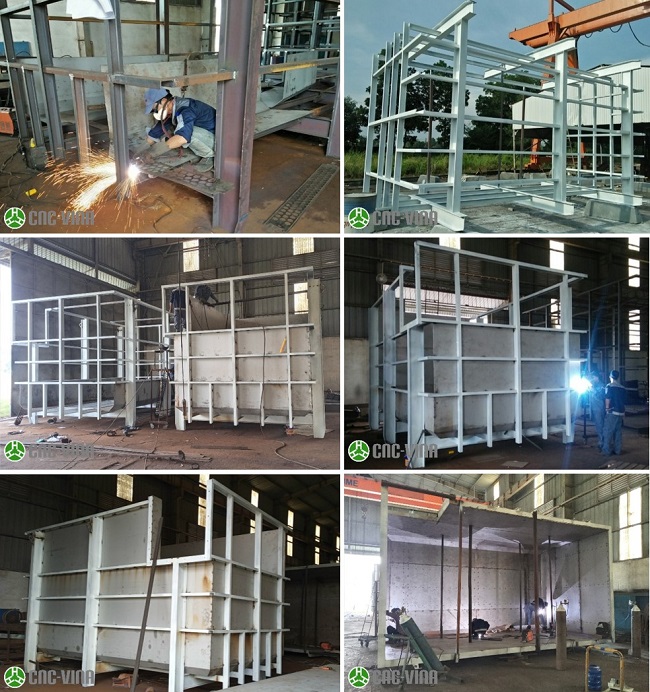

3. Gia công kết cấu

Tại xưởng, vật liệu được gia công tạo phôi, cắt và lắp dựng theo bản vẽ. Các chi tiết kết cấu được hàn và hoàn thiện trước khi chuyển sang các công đoạn tiếp theo.

4. Gia công lòng bể và xử lý bề mặt

Phần lòng bể có thể được chế tạo bằng thép tấm hoặc inox tùy theo cấu hình. Sau đó thực hiện các công đoạn xử lý, bảo vệ bề mặt, bảo ôn hoặc phủ FRP theo yêu cầu kỹ thuật.

5. Lắp đặt tại công trường

Bồn bể được vận chuyển và lắp đặt tại vị trí đã xác định. Các hạng mục như bơm, đường ống tuần hoàn, đường phun, đường cấp/xả và thiết bị phụ trợ được kết nối với hệ thống.

6. Kiểm tra và bàn giao

Sau khi hoàn thiện, hệ thống được kiểm tra theo các yêu cầu kỹ thuật và phạm vi nghiệm thu của dự án trước khi đưa vào vận hành.

Năng lực thiết kế và chế tạo bồn bể của CNC-VINA

CNC-VINA đã trực tiếp tham gia các dự án gia công và lắp đặt bồn bể cho dây chuyền sơn ô tô, xe máy. Đây là nhóm hạng mục yêu cầu năng lực gia công kết cấu lớn, kiểm soát chất lượng trong quá trình chế tạo và khả năng tổ chức lắp đặt tại hiện trường. Đặc biệt với các hệ thống bể phục vụ dây chuyền sơn PT/ED, yêu cầu kỹ thuật không chỉ nằm ở phần kết cấu bồn mà còn liên quan đến khả năng chống rò rỉ, chống ăn mòn, giữ nhiệt, tuần hoàn dung dịch và phối hợp với các thiết bị trong dây chuyền. Với năng lực gia công tại nhà máy và triển khai lắp đặt tại công trường, CNC-VINA có thể thực hiện các hạng mục theo phạm vi thiết kế của từng dự án. Các bồn bể có kích thước lớn được triển khai dựa trên yêu cầu cụ thể về dung tích, vật liệu, kết cấu và điều kiện lắp đặt.

Những yếu tố cần xác định khi thiết kế bồn bể công nghiệp

Không có một cấu hình bồn bể phù hợp cho mọi nhà máy. Khi lựa chọn hoặc đặt chế tạo bồn, doanh nghiệp cần xác định một số thông số quan trọng:

• Loại môi chất: hóa chất, nước, dung môi, nguyên liệu, dầu hoặc các chất lỏng khác.
• Dung tích và kích thước: quyết định kích thước tổng thể và phương án bố trí.
• Vật liệu: lựa chọn dựa trên đặc tính môi chất và điều kiện làm việc.
• Nhiệt độ vận hành: đặc biệt quan trọng với các bồn có hệ thống gia nhiệt hoặc bảo ôn.
• Yêu cầu chống ăn mòn: xác định vật liệu tiếp xúc và phương án bảo vệ bề mặt.
• Hệ thống tuần hoàn: cần tính toán phù hợp với lưu lượng và cấu hình dây chuyền.
• Vị trí lắp đặt: ảnh hưởng đến kích thước, phương án vận chuyển và phương pháp lắp dựng.
• Yêu cầu kết nối: bao gồm đường ống, bơm, thiết bị đo và các hệ thống phụ trợ.

Việc xác định đầy đủ các thông số ngay từ giai đoạn đầu giúp phương án thiết kế sát với điều kiện vận hành thực tế và hạn chế phát sinh trong quá trình chế tạo, lắp đặt.

Bồn bể công nghiệp cần được lựa chọn và thiết kế phù hợp với loại môi chất, dung tích, vật liệu và điều kiện vận hành thực tế của từng nhà máy. Đối với các dây chuyền sơn PT/ED, ngoài kết cấu bể, hệ thống còn cần được phối hợp với bơm tuần hoàn, đường ống, gia nhiệt, bảo ôn và các thiết bị phụ trợ. CNC-VINA có kinh nghiệm thiết kế, gia công và lắp đặt bồn bể cho các dây chuyền sản xuất và lắp ráp ô tô, xe máy. Với khả năng triển khai từ gia công kết cấu tại xưởng đến lắp đặt tại hiện trường, CNC-VINA có thể đáp ứng các yêu cầu kỹ thuật cụ thể theo từng dự án. Liên hệ CNC-VINA để được tư vấn giải pháp thiết kế, chế tạo và lắp đặt bồn bể công nghiệp phù hợp với nhu cầu thực tế của nhà máy.
