Robot hàn thiếc tự động

Giới thiệu robot hàn thiếc tự động

Robot hàn thiếc tự động là thiết bị được sử dụng để tự động hóa công đoạn hàn trên bảng mạch điện tử theo điểm hoặc theo đường. Thay cho thao tác hàn thủ công tại từng vị trí, robot sử dụng hệ thống điều khiển và cơ cấu chuyển động đa trục để đưa đầu hàn đến các vị trí đã được lập trình, qua đó hỗ trợ chuẩn hóa quá trình hàn trong sản xuất và lắp ráp điện tử. Việc tự động hóa công đoạn này có thể giúp doanh nghiệp giảm thời gian thao tác, hạn chế sự phụ thuộc vào lao động thủ công và duy trì tính ổn định giữa các chu kỳ hàn.

Robot hàn thiếc tự động được thiết kế và lập trình theo đặc điểm của từng sản phẩm, từ vị trí cần hàn, quỹ đạo di chuyển đến trình tự thực hiện. Hệ thống có thể được cấu hình để đáp ứng các yêu cầu khác nhau về chuyển động và thao tác hàn, phù hợp với những dây chuyền có sản lượng lớn hoặc các công đoạn cần thực hiện lặp lại với vị trí xác định. Với khả năng lập trình theo từng sản phẩm, robot hàn thiếc tự động có thể được ứng dụng trong các nhà máy sản xuất và lắp ráp bảng mạch, linh kiện điện tử.

Cấu tạo và hệ thống của robot hàn thiếc tự động

Robot hàn thiếc tự động được cấu tạo từ khung máy, hệ thống chuyển động, bàn gá bảng mạch, đầu hàn và hệ thống điều khiển. Các bộ phận được kết hợp để thực hiện quá trình di chuyển, định vị và hàn theo chương trình đã thiết lập.

Khung kết cấu: Thân máy sử dụng kết cấu chắc chắn, đồng thời được thiết kế phù hợp với yêu cầu bố trí trong dây chuyền. Khung máy là bộ phận nâng đỡ các cơ cấu chuyển động, bàn gá và hệ thống hàn, góp phần duy trì sự ổn định trong quá trình thiết bị vận hành.

Hệ thống chuyển động 3 trục: Đầu hàn chuyển động theo hai phương X và Z, trong khi bàn gá bảng mạch chuyển động theo phương Y. Hệ thống sử dụng ray dẫn hướng kết hợp với động cơ bước hoặc servo, cho phép đầu hàn di chuyển theo các quỹ đạo được lập trình như điểm theo tọa độ, đường thẳng, đường tròn, đường zích zắc và nội suy không gian ba chiều.

Hệ thống điều khiển và cấp thiếc: Hệ thống điều khiển PLC quản lý chuyển động của các cơ cấu và trình tự thực hiện thao tác hàn. Cơ cấu cấp thiếc tự động đưa dây thiếc đến đầu hàn theo chương trình, hỗ trợ thực hiện các điểm hàn theo tọa độ và quy trình đã thiết lập.

Đặc điểm nổi bật

Khả năng lập trình theo nhiều quỹ đạo: Robot có thể được thiết lập chương trình cho các dạng chuyển động và quỹ đạo hàn khác nhau, đáp ứng yêu cầu hàn theo điểm, đường thẳng, đường tròn, zích zắc hoặc các quỹ đạo nội suy.

Vận hành và điều chỉnh thuận tiện: Hệ thống điều khiển cho phép thiết lập và điều chỉnh chương trình theo từng sản phẩm, hỗ trợ thay đổi vị trí và trình tự hàn khi cần thiết.

Thiết kế nhỏ gọn: Kết cấu máy được thiết kế phù hợp với việc bố trí trong khu vực sản xuất, thuận tiện cho quá trình vận hành và tích hợp vào dây chuyền tùy theo yêu cầu thực tế.

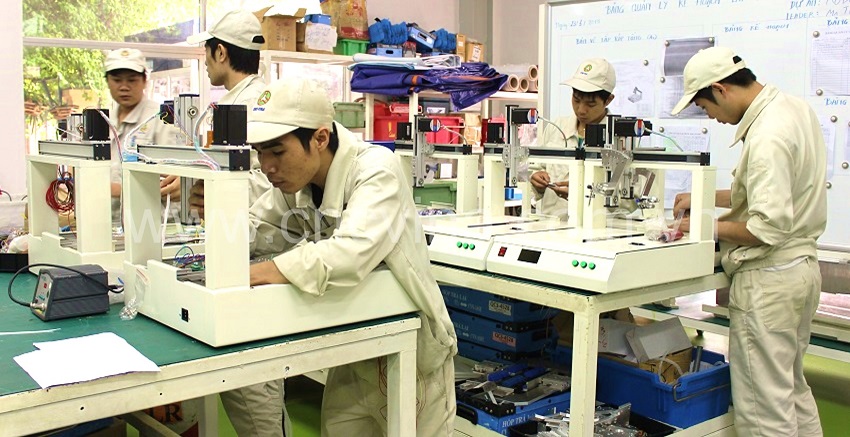

Hình ảnh một lô robot hàn do CNCVina chế tạo đang được lắp ráp tại phòng lắp ráp của nhà máy

Với robot hàn thiếc tự động của CNC VINA, công đoạn hàn trên bảng mạch và linh kiện điện tử được thực hiện theo chương trình đã thiết lập, từ định vị vị trí hàn, điều khiển quỹ đạo di chuyển đến cấp dây thiếc và thực hiện thao tác hàn. Việc đưa robot vào công đoạn này giúp chuẩn hóa các thao tác lặp lại, hạn chế sự phụ thuộc vào kỹ năng thao tác thủ công và hỗ trợ duy trì tính ổn định giữa các chu kỳ sản xuất. Đặc biệt, khi được tích hợp vào dây chuyền sản xuất và lắp ráp linh kiện điện tử, robot có thể phối hợp với các công đoạn cấp liệu, gá đặt và kiểm tra để hình thành quy trình làm việc có mức độ tự động hóa cao hơn.

Tính năng và thành phần của robot hàn thiếc tự động

Robot hàn thiếc tự động là một hệ thống tích hợp nhiều cơ cấu cơ khí, truyền động và điều khiển nhằm thực hiện quá trình hàn theo chương trình được lập trình cho từng sản phẩm. Thay vì chỉ thực hiện chuyển động của đầu hàn, thiết bị cần đồng thời kiểm soát vị trí, quỹ đạo, trình tự thao tác và lượng thiếc cấp vào trong suốt chu kỳ làm việc. Sự phối hợp giữa các thành phần này quyết định khả năng đáp ứng yêu cầu hàn khác nhau trên từng loại bảng mạch và linh kiện.

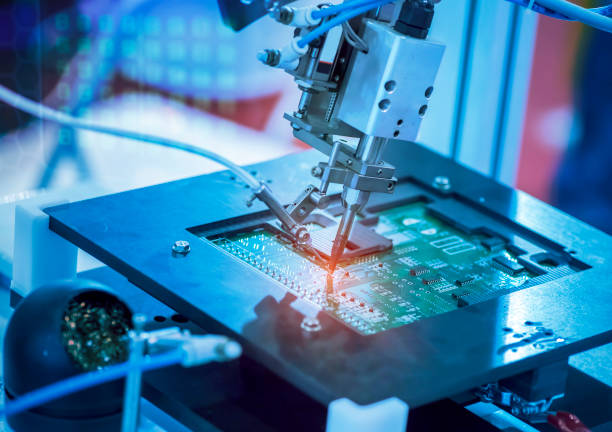

Cánh tay robot

Cánh tay robot là cơ cấu trực tiếp mang và điều khiển đầu hàn di chuyển đến các vị trí cần thực hiện thao tác. Thông qua hệ thống truyền động và chương trình điều khiển, cánh tay có thể di chuyển theo các tọa độ hoặc quỹ đạo đã thiết lập, phù hợp với hình dạng và vị trí mối hàn trên từng sản phẩm.

Đối với robot hàn thiếc tự động, khả năng điều khiển quỹ đạo có vai trò quan trọng khi sản phẩm có nhiều vị trí hàn hoặc yêu cầu đường hàn liên tục. Cánh tay robot cần phối hợp đồng bộ với bàn gá, đầu hàn và cơ cấu cấp thiếc để đưa đầu hàn đến đúng vị trí, duy trì chuyển động theo chương trình và hoàn thành chu kỳ hàn trước khi chuyển sang vị trí tiếp theo.

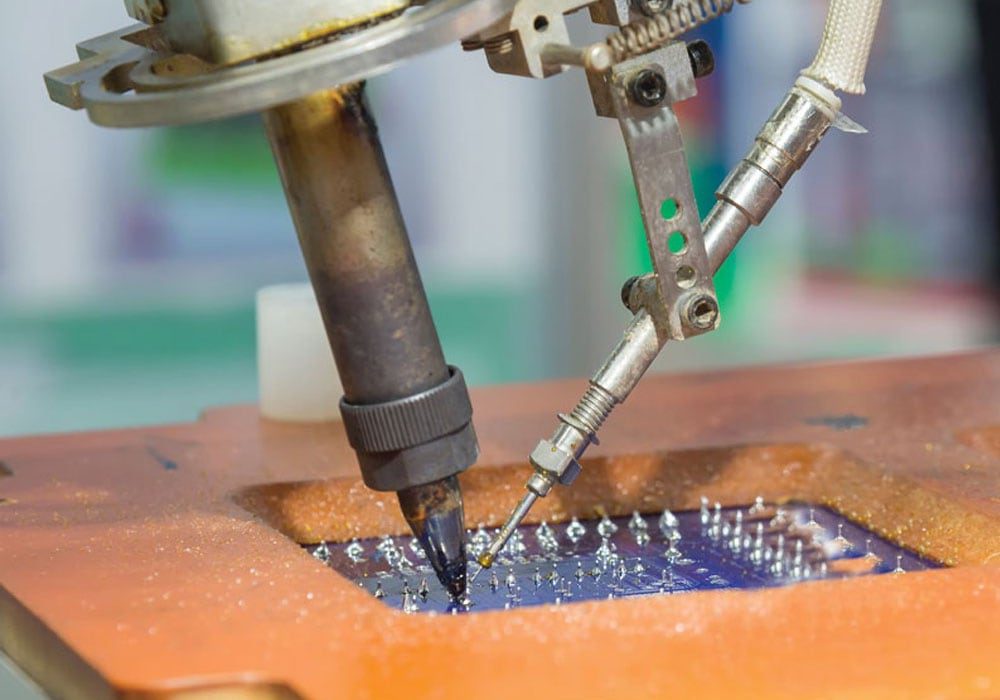

Mỏ hàn/Dụng cụ

Mỏ hàn là bộ phận trực tiếp thực hiện quá trình gia nhiệt và đưa thiếc hàn vào vị trí cần hàn trên bảng mạch hoặc linh kiện. Tùy theo yêu cầu của từng sản phẩm, mỏ hàn có thể được lựa chọn và cấu hình phù hợp với kích thước điểm hàn, hình dạng mối hàn và điều kiện làm việc của dây chuyền. Hệ thống kiểm soát nhiệt độ giúp duy trì mức nhiệt theo cài đặt trong quá trình vận hành, qua đó hỗ trợ ổn định điều kiện hàn giữa các chu kỳ. Sự phối hợp giữa nhiệt độ, thời gian gia nhiệt và lượng thiếc cấp vào có ảnh hưởng trực tiếp đến chất lượng mối hàn.

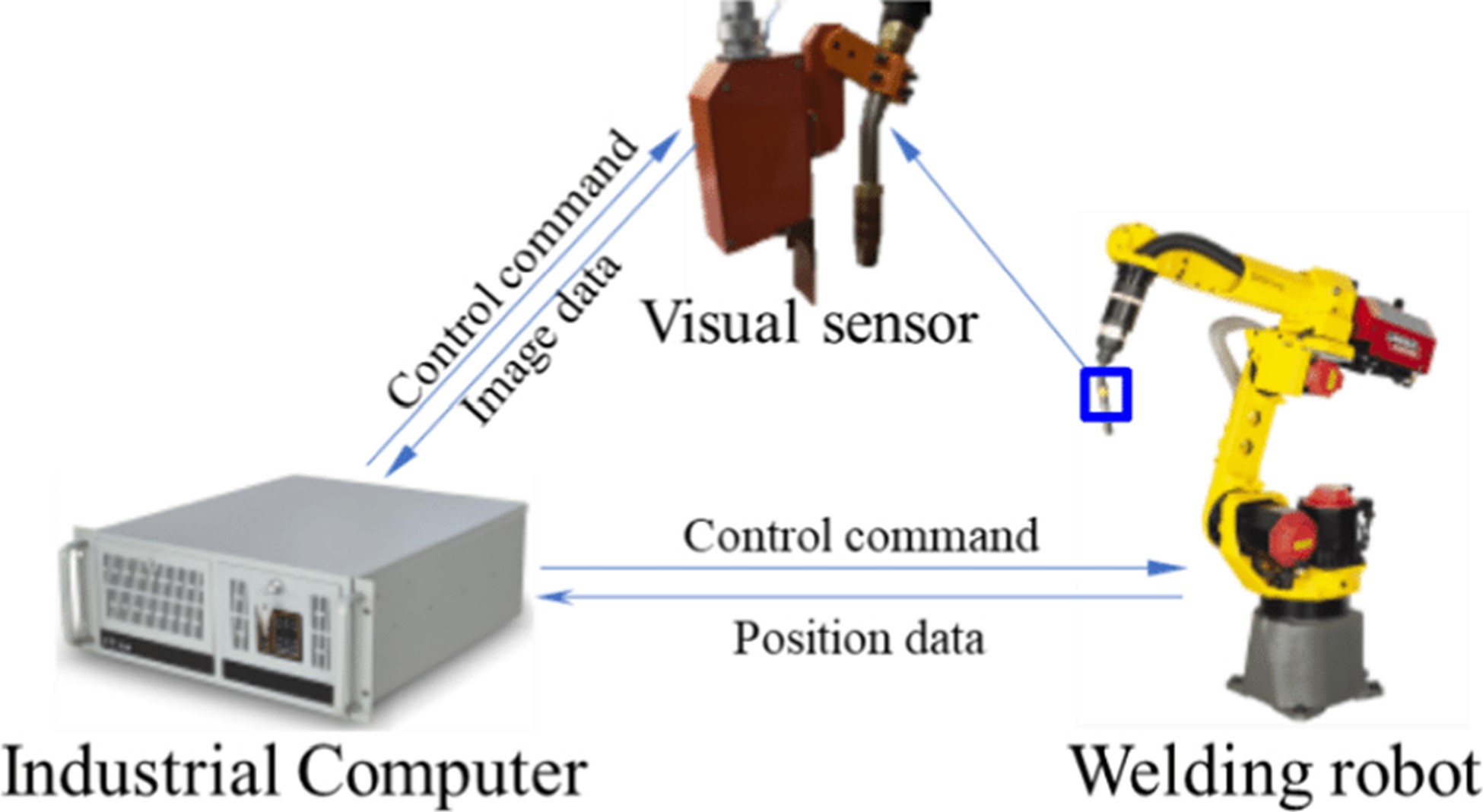

Hệ thống thị giác

Đối với những hệ thống có yêu cầu nhận diện và định vị sản phẩm, robot hàn thiếc có thể được tích hợp hệ thống thị giác máy để hỗ trợ xác định vị trí cần hàn. Camera ghi nhận hình ảnh của bảng mạch hoặc chi tiết, sau đó dữ liệu hình ảnh được xử lý để xác định vị trí và điều chỉnh tọa độ thao tác theo chương trình. Giải pháp này đặc biệt hữu ích khi vị trí sản phẩm có sai lệch giữa các chu kỳ hoặc khi cần xử lý nhiều mẫu sản phẩm trên cùng hệ thống. Việc tích hợp camera và phần mềm xử lý hình ảnh cũng giúp giảm sự phụ thuộc vào việc định vị hoàn toàn bằng cơ khí.

Bộ phân phối chất trợ dung

Trong một số quy trình hàn, chất trợ hàn (flux) được sử dụng để hỗ trợ làm sạch bề mặt, cải thiện khả năng ướt của thiếc và tạo điều kiện thuận lợi cho quá trình hình thành mối hàn. Robot hàn thiếc có thể được tích hợp cơ cấu cấp chất trợ hàn tùy theo yêu cầu công nghệ của sản phẩm. Hệ thống có nhiệm vụ đưa flux đến đúng vị trí và kiểm soát lượng cấp theo thiết lập, giúp hạn chế tình trạng cấp không đồng đều khi thực hiện lặp lại nhiều chu kỳ. Việc sử dụng cơ cấu cấp flux cần được xác định dựa trên loại vật liệu, phương pháp hàn và yêu cầu kỹ thuật của từng sản phẩm.

Hệ thống lập trình và điều khiển

Hệ thống lập trình và điều khiển là bộ phận quản lý toàn bộ trình tự hoạt động của robot hàn thiếc tự động. Thông qua hệ thống này, người vận hành có thể thiết lập tọa độ, quỹ đạo chuyển động, trình tự hàn và các thông số liên quan đến quá trình cấp thiếc, gia nhiệt. Với khả năng lưu trữ và gọi lại chương trình, thiết bị có thể chuyển đổi giữa các sản phẩm khác nhau mà không cần thiết lập lại toàn bộ quy trình từ đầu. Hệ thống điều khiển cũng phối hợp hoạt động giữa các cơ cấu chuyển động, đầu hàn và các thiết bị ngoại vi để đảm bảo các bước được thực hiện theo đúng trình tự đã lập trình.

Hệ thống an toàn

Hệ thống an toàn được thiết kế nhằm giảm nguy cơ phát sinh sự cố trong quá trình vận hành và bảo vệ người thao tác khi làm việc cùng thiết bị. Tùy theo cấu hình máy và yêu cầu của dây chuyền, hệ thống có thể bao gồm nút dừng khẩn cấp, cửa hoặc hàng rào bảo vệ, công tắc an toàn và các cơ cấu giám sát trạng thái thiết bị. Khi phát hiện điều kiện bất thường hoặc có tín hiệu dừng, hệ thống có thể đưa thiết bị về trạng thái an toàn theo logic điều khiển đã thiết lập. Việc bố trí các cơ cấu bảo vệ cần được tính toán đồng bộ với kết cấu máy và phương thức vận hành thực tế của từng dây chuyền.

Lợi ích của máy hàn thiếc tự động

Giảm sai sót và hạn chế công đoạn làm lại

Trong quá trình hàn thủ công, kết quả có thể bị ảnh hưởng bởi tay nghề, thao tác và trạng thái làm việc của người vận hành. Khi sử dụng máy hàn thiếc tự động, các vị trí hàn, quỹ đạo di chuyển, trình tự thao tác và các thông số liên quan được thiết lập trong chương trình, giúp quá trình được thực hiện theo cùng một quy trình giữa các chu kỳ. Việc kiểm soát thao tác bằng chương trình giúp hạn chế những sai lệch không cần thiết trong quá trình hàn, từ đó giảm nguy cơ phát sinh mối hàn không đạt yêu cầu và nhu cầu sửa chữa, hàn lại. Đối với dây chuyền có số lượng điểm hàn lớn hoặc yêu cầu lặp lại nhiều lần, khả năng duy trì cùng một quy trình giúp doanh nghiệp dễ kiểm soát chất lượng đầu ra hơn.

Nâng cao hiệu quả vận hành

Máy hàn thiếc tự động có khả năng thực hiện các thao tác hàn theo chương trình mà không cần người vận hành trực tiếp thực hiện từng điểm hàn. Sau khi thiết bị được cài đặt và thiết lập chương trình phù hợp, người vận hành chủ yếu thực hiện các công việc như cấp sản phẩm, theo dõi trạng thái thiết bị và xử lý khi cần điều chỉnh. Việc giảm các thao tác thủ công tại công đoạn hàn giúp nhân sự có thể tập trung vào những công việc khác trong dây chuyền, đồng thời tạo điều kiện để doanh nghiệp tổ chức quy trình sản xuất theo hướng tự động hóa và liên tục hơn. Với những sản phẩm có nhiều vị trí hàn lặp lại, đây là một trong những yếu tố giúp cải thiện hiệu quả khai thác thiết bị.

Linh hoạt khi thay đổi sản phẩm

Một ưu điểm của hệ thống hàn tự động là khả năng thiết lập chương trình theo từng sản phẩm và yêu cầu công nghệ. Tọa độ, quỹ đạo di chuyển, trình tự hàn và các thông số liên quan có thể được điều chỉnh để phù hợp với cấu tạo của từng loại bảng mạch hoặc linh kiện. Thay vì phụ thuộc hoàn toàn vào thao tác thủ công khi chuyển đổi sản phẩm, doanh nghiệp có thể lưu trữ các chương trình tương ứng và gọi lại khi cần sản xuất. Khả năng lập trình này đặc biệt hữu ích đối với các dây chuyền có nhiều mã sản phẩm hoặc thường xuyên thay đổi mẫu, giúp hệ thống thích ứng tốt hơn với yêu cầu sản xuất thực tế.

Tăng năng suất và khả năng tự động hóa

Máy hàn thiếc tự động thực hiện các thao tác theo chu trình đã lập trình, giúp giảm thời gian dành cho những công việc hàn lặp lại và hạn chế sự phụ thuộc vào tốc độ thao tác của từng người vận hành. Khi được tích hợp phù hợp với hệ thống cấp liệu, bàn gá hoặc các công đoạn trước và sau hàn, thiết bị có thể trở thành một phần của quy trình sản xuất tự động hóa liên tục. Đối với các dây chuyền có sản lượng lớn, việc chuẩn hóa thời gian và trình tự thực hiện giữa các chu kỳ giúp doanh nghiệp dễ tổ chức và kiểm soát hoạt động sản xuất hơn. Năng suất thực tế vẫn phụ thuộc vào số lượng điểm hàn, yêu cầu về nhiệt độ và thời gian hàn, tốc độ di chuyển cũng như cách thiết bị được tích hợp vào toàn bộ dây chuyền.

Duy trì chất lượng mối hàn ổn định

Chất lượng mối hàn không chỉ phụ thuộc vào lượng thiếc mà còn liên quan đến nhiệt độ, thời gian gia nhiệt, vị trí đầu hàn và quỹ đạo thao tác. Máy hàn thiếc tự động cho phép các yếu tố này được thiết lập theo chương trình và kiểm soát trong quá trình vận hành, từ đó hỗ trợ duy trì điều kiện hàn nhất quán giữa các sản phẩm.

Cơ cấu cấp thiếc tự động cũng giúp kiểm soát quá trình đưa dây thiếc đến vị trí hàn theo thiết lập. Khi kết hợp với hệ thống điều khiển nhiệt độ và chuyển động phù hợp, thiết bị có thể hạn chế những sai lệch thường gặp khi thực hiện thao tác thủ công nhiều lần. Đối với bảng mạch có mật độ linh kiện cao hoặc nhiều vị trí hàn, khả năng kiểm soát tọa độ và quỹ đạo giúp đầu hàn tiếp cận đúng vị trí đã được lập trình. Qua đó, doanh nghiệp có cơ sở tốt hơn để chuẩn hóa chất lượng mối hàn và giảm sự khác biệt giữa các chu kỳ sản xuất.

Tối ưu chi phí vật tư và nhân công

Việc tự động hóa công đoạn hàn có thể hỗ trợ doanh nghiệp tối ưu chi phí vận hành thông qua việc giảm khối lượng thao tác thủ công và kiểm soát tốt hơn lượng vật tư sử dụng trong từng chu kỳ. Cơ cấu cấp thiếc theo chương trình giúp lượng thiếc được đưa vào quá trình hàn theo thiết lập, hạn chế tình trạng cấp dư do thao tác không đồng nhất. Bên cạnh đó, khi số lượng thao tác thủ công tại công đoạn hàn giảm, doanh nghiệp có thể phân bổ nhân sự cho các công đoạn cần sự kiểm tra, giám sát hoặc xử lý chuyên môn cao hơn. Tuy nhiên, mức tiết kiệm thực tế sẽ phụ thuộc vào sản lượng, số lượng vị trí hàn, phương thức vận hành và mức độ tự động hóa của toàn bộ dây chuyền.

Ứng dụng của robot hàn thiếc tự động

Robot hàn thiếc tự động được ứng dụng trong nhiều công đoạn sản xuất có yêu cầu hàn lặp lại, kiểm soát vị trí và duy trì tính ổn định giữa các chu kỳ. Tùy theo cấu tạo sản phẩm, yêu cầu mối hàn và mức độ tự động hóa của dây chuyền, thiết bị có thể được sử dụng độc lập hoặc tích hợp cùng hệ thống cấp liệu, gá đặt và kiểm tra. Một số lĩnh vực có thể ứng dụng robot hàn thiếc tự động gồm:

Sản xuất và lắp ráp điện tử

Robot hàn thiếc tự động được sử dụng trong các công đoạn sản xuất và lắp ráp bảng mạch điện tử, đặc biệt với những sản phẩm có số lượng điểm hàn lớn hoặc yêu cầu thao tác lặp lại. Thiết bị có thể thực hiện các đường hàn hoặc điểm hàn theo tọa độ đã lập trình trên bảng mạch, đồng thời phối hợp với cơ cấu cấp thiếc và bàn gá để thực hiện chu kỳ hàn theo trình tự xác định. Đối với các cụm mạch sử dụng linh kiện SMD, linh kiện xuyên lỗ, dây dẫn hoặc đầu nối, hệ thống có thể được thiết kế theo đặc điểm của từng sản phẩm để đáp ứng yêu cầu về vị trí và quỹ đạo hàn.

Sản xuất linh kiện và hệ thống điện – điện tử ô tô

Trong ngành công nghiệp ô tô, ngày càng nhiều cụm chức năng sử dụng bảng mạch, cảm biến, đầu nối và các linh kiện điện – điện tử. Robot hàn thiếc tự động có thể được ứng dụng tại những công đoạn cần hàn dây dẫn vào bảng mạch in (PCB), hàn đầu nối hoặc thực hiện các điểm hàn trên cụm linh kiện có không gian thao tác hạn chế. Khả năng lập trình tọa độ và quỹ đạo giúp thiết bị tiếp cận các vị trí hàn được xác định trước, đồng thời duy trì trình tự thao tác thống nhất giữa các sản phẩm. Đây là yếu tố hữu ích đối với những cụm linh kiện có nhiều điểm hàn hoặc yêu cầu bố trí chính xác trong không gian nhỏ.

Sản xuất điện tử tiêu dùng

Điện thoại, thiết bị thông minh, máy tính, thiết bị gia dụng điện tử và nhiều sản phẩm điện tử tiêu dùng khác đều sử dụng các bảng mạch và cụm linh kiện có mật độ lắp ráp cao. Trong những dây chuyền có sản lượng lớn, robot hàn thiếc tự động có thể đảm nhiệm các công đoạn hàn lặp lại trên PCB, dây dẫn, đầu nối và các vị trí linh kiện theo chương trình đã thiết lập. Việc tự động hóa giúp doanh nghiệp chuẩn hóa thao tác hàn, kiểm soát trình tự sản xuất và giảm sự phụ thuộc vào thao tác thủ công tại những công đoạn có tính lặp lại cao. Khi được kết hợp với hệ thống cấp liệu và các thiết bị tự động khác, robot hàn thiếc có thể trở thành một phần của dây chuyền lắp ráp điện tử có mức độ tự động hóa cao hơn.

CNC VINA – Giải pháp tự động hóa theo yêu cầu sản xuất

Với kinh nghiệm trong thiết kế và tích hợp thiết bị tự động hóa, CNC VINA cung cấp các giải pháp robot hàn thiếc tự động được thiết kế dựa trên đặc điểm sản phẩm, vị trí hàn và yêu cầu vận hành thực tế của từng dây chuyền. Từ cơ cấu chuyển động, bàn gá, đầu hàn, hệ thống cấp thiếc đến hệ thống điều khiển, các thành phần có thể được cấu hình để phù hợp với quy trình sản xuất cụ thể. Nếu doanh nghiệp đang tìm kiếm robot hàn thiếc tự động cho bảng mạch, linh kiện điện tử hoặc các công đoạn hàn cần độ lặp lại cao, CNC VINA có thể tư vấn phương án thiết kế và tích hợp phù hợp với sản phẩm và mặt bằng dây chuyền.
