Máy kiểm tra mạch in

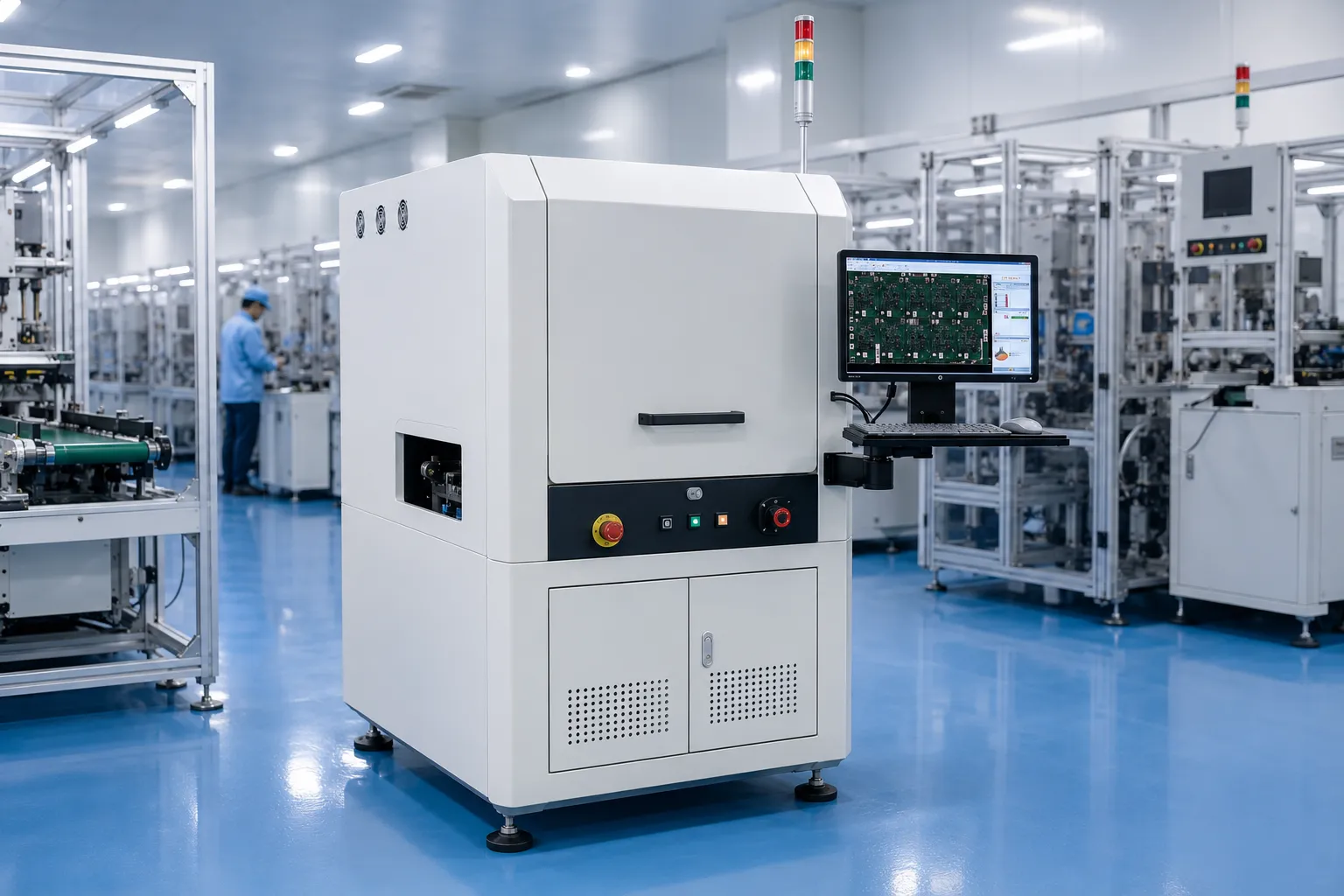

Máy kiểm tra mạch in là hệ thống kiểm tra quang học tự động được sử dụng để phát hiện lỗi trên bảng mạch in (PCB) trong quá trình sản xuất. Thiết bị sử dụng hệ thống camera công nghiệp có độ phân giải cao kết hợp với thuật toán xử lý hình ảnh để quét toàn bộ bề mặt PCB, từ đó phát hiện các lỗi về linh kiện, mối hàn, vị trí lắp ráp hoặc các khuyết tật khác mà mắt thường rất khó nhận biết. Trong ngành điện tử hiện đại, các bảng mạch ngày càng có mật độ linh kiện cao, kích thước nhỏ và cấu trúc nhiều lớp. Một PCB có thể chứa hàng nghìn linh kiện điện tử với khoảng cách rất nhỏ giữa các chân linh kiện. Việc kiểm tra thủ công không chỉ tốn nhiều thời gian mà còn phụ thuộc vào kinh nghiệm của người vận hành, dễ xảy ra sai sót khi sản xuất với số lượng lớn.

Máy AOI ra đời nhằm tự động hóa hoàn toàn quá trình kiểm tra chất lượng PCB, giúp phát hiện lỗi ngay trên dây chuyền sản xuất, giảm tỷ lệ sản phẩm lỗi, nâng cao năng suất và đảm bảo chất lượng đồng đều cho từng sản phẩm trước khi chuyển sang các công đoạn tiếp theo.

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

Hotline: +84.916 63 9355 / +84.915 74 4664

Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn

Mô tả sản phẩm

Nội dung bài viết

Giới thiệu chung máy kiểm tra mạch in

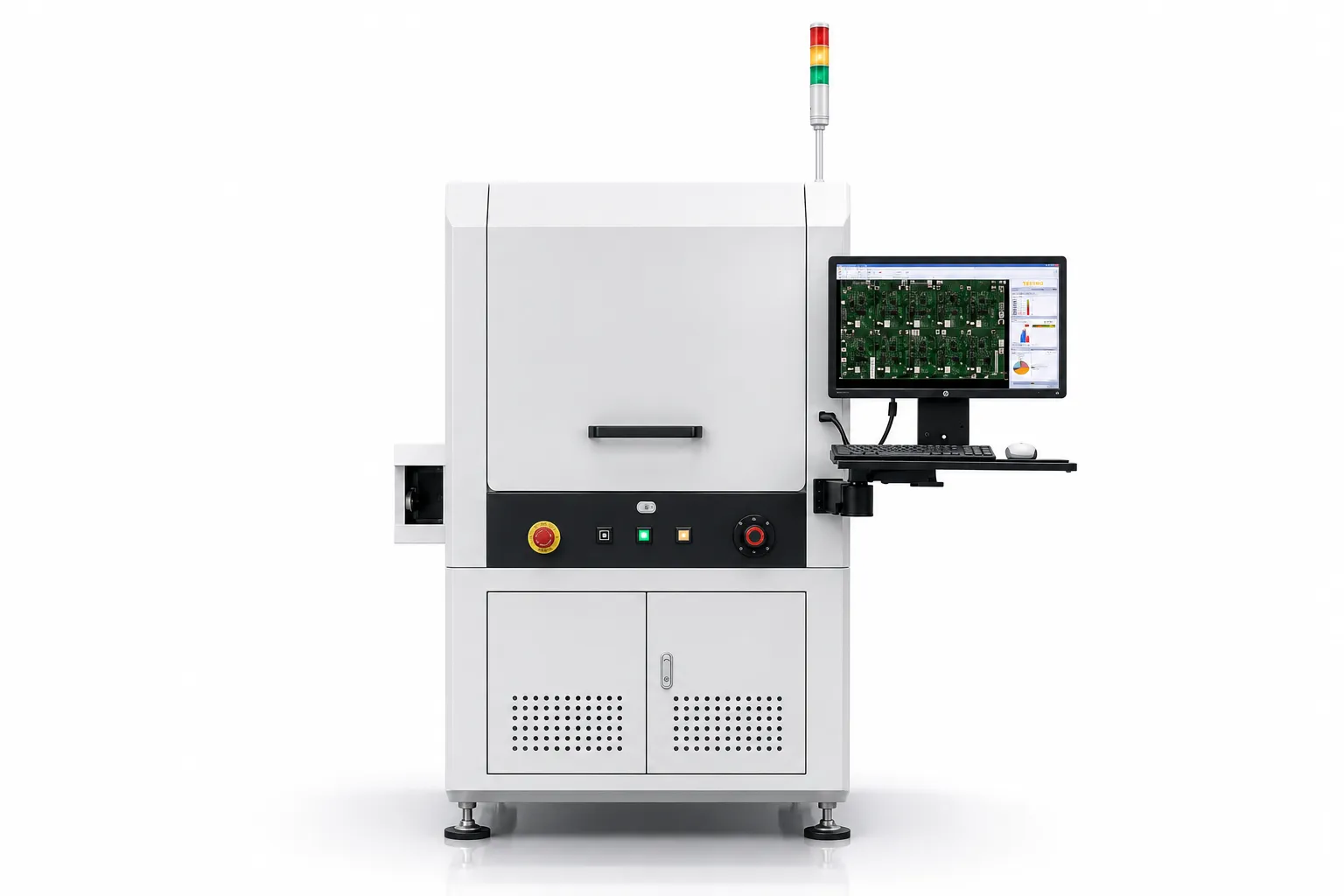

Máy kiểm tra mạch in là hệ thống kiểm tra quang học tự động (AOI) thực hiện kiểm tra trực quan bảng mạch in (PCB) trong quá trình sản xuất, trong đó một camera được sử dụng để quét bảng mạch in một cách cực kỳ chi tiết để kiểm tra bất kỳ khuyết tật hoặc hư hỏng nào. AOI là sự tích hợp của quang học, cơ học, điều khiển điện tử và phần mềm để thay thế mắt người. Trong thực tế, PCB ngày càng nhỏ và phức tạp hơn; ngay cả một bo mạch tương đối đơn giản cũng có thể được tạo thành từ hàng nghìn linh kiện được hàn. AOI hỗ trợ giám sát chất lượng sản xuất PCB và sửa chữa chúng trong quy trình, đây là chìa khóa thành công trong lĩnh vực sản xuất PCB cạnh tranh ngày nay.

PCB là viết tắt của Printed Circuit Board (Bảng mạch in). Đây là một chất nền được sử dụng để hỗ trợ và kết nối các thành phần điện tử, thường được làm bằng một hoặc nhiều lớp vật liệu không dẫn điện (thường là nhựa gia cố sợi thủy tinh) phủ lên một hoặc nhiều lớp vật liệu dẫn điện (thường là đồng).

Thông số kỹ thuật và cấu tạo máy kiểm tra mạch in

Thông số kỹ thuật

Kích thước	L1200 x H1000 x H1800 mm
Công suất	2 kW
Nguồn điện	1 pha 220V-50Hz
Điện điều khiển	DC 24V
Yêu cầu nguồn khí	0.4-0.6 MPa
Model	HV, GAS
Kích thước bản mạch tối đa	L250 x W120 x H3 mm
Cycle time	5-14s

Các bộ phận cơ bản

Băng tải load unload: có nhiệm vụ vận chuyển bảng mạch ra vào máy kiểm tra, băng tải có thể tùy chỉnh tự động để phù hợp kích thước các PCB khác nhau.
Jig cố định: giữ cho bảng mạch đụng vị trí thuận tiện cho camere quét được chính xác.

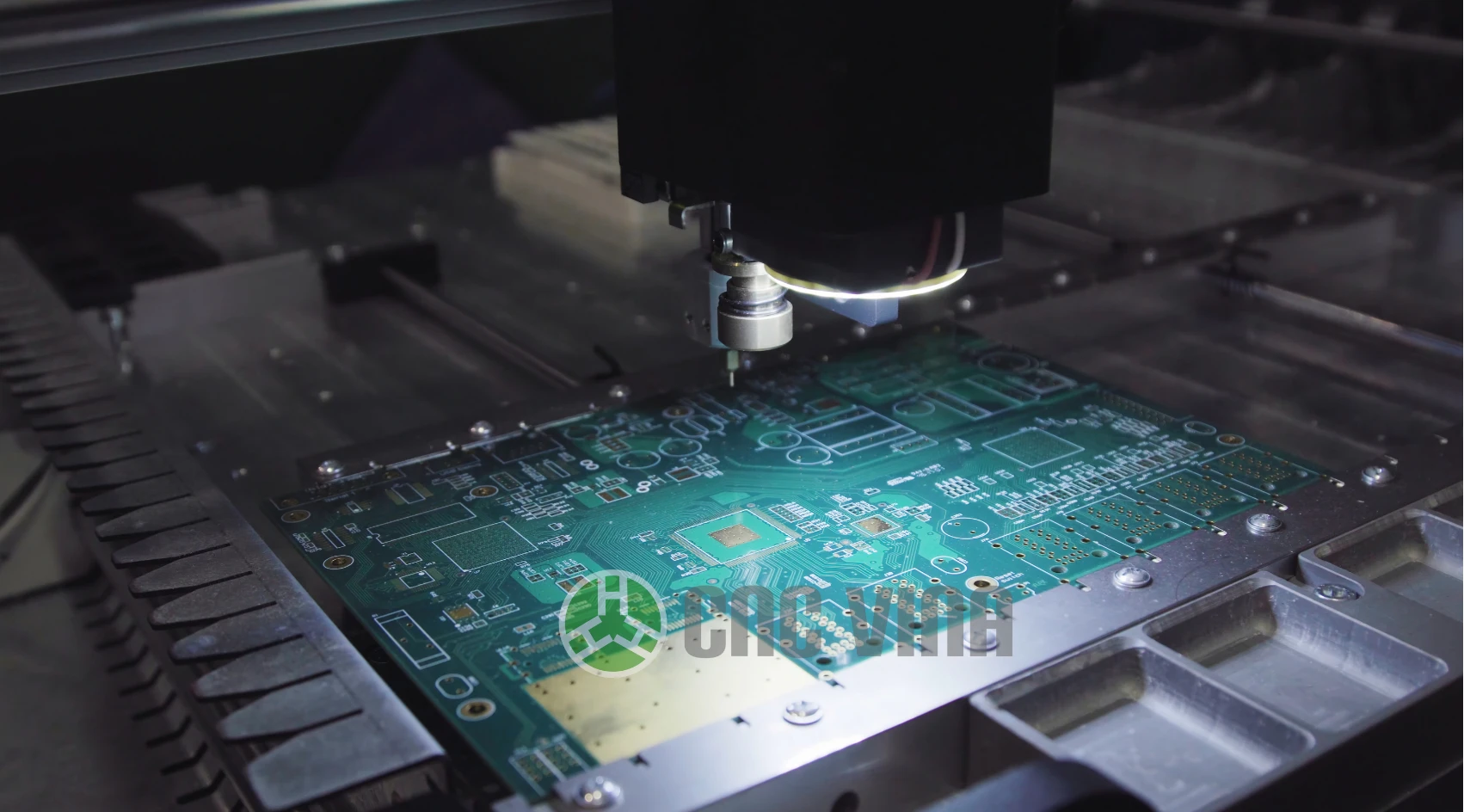

Hệ thống camera kiểm tra: Phần mềm được cài đặt trên máy AOI giúp xử lý hình ảnh, phân tích dữ liệu và đưa ra kết quả kiểm tra. Phần mềm này có thể được tinh chỉnh để nhận dạng lỗi và không chính xác trên bảng mạch.
Khay phân loại OK/NG: Phân loại hàng NG để kỹ thuật viên xử lý
Hệ thống cảm biến: Các cảm biến được sử dụng để xác định vị trí và chuyển động của bảng mạch trong quá trình kiểm tra.
Hệ thống ánh sáng: Hệ thống ánh sáng đi kèm giúp tạo điều kiện chiếu sáng tốt cho máy ảnh để nhận dạng các chi tiết trên bảng mạch.

Ưu điểm máy kiểm tra mạch in

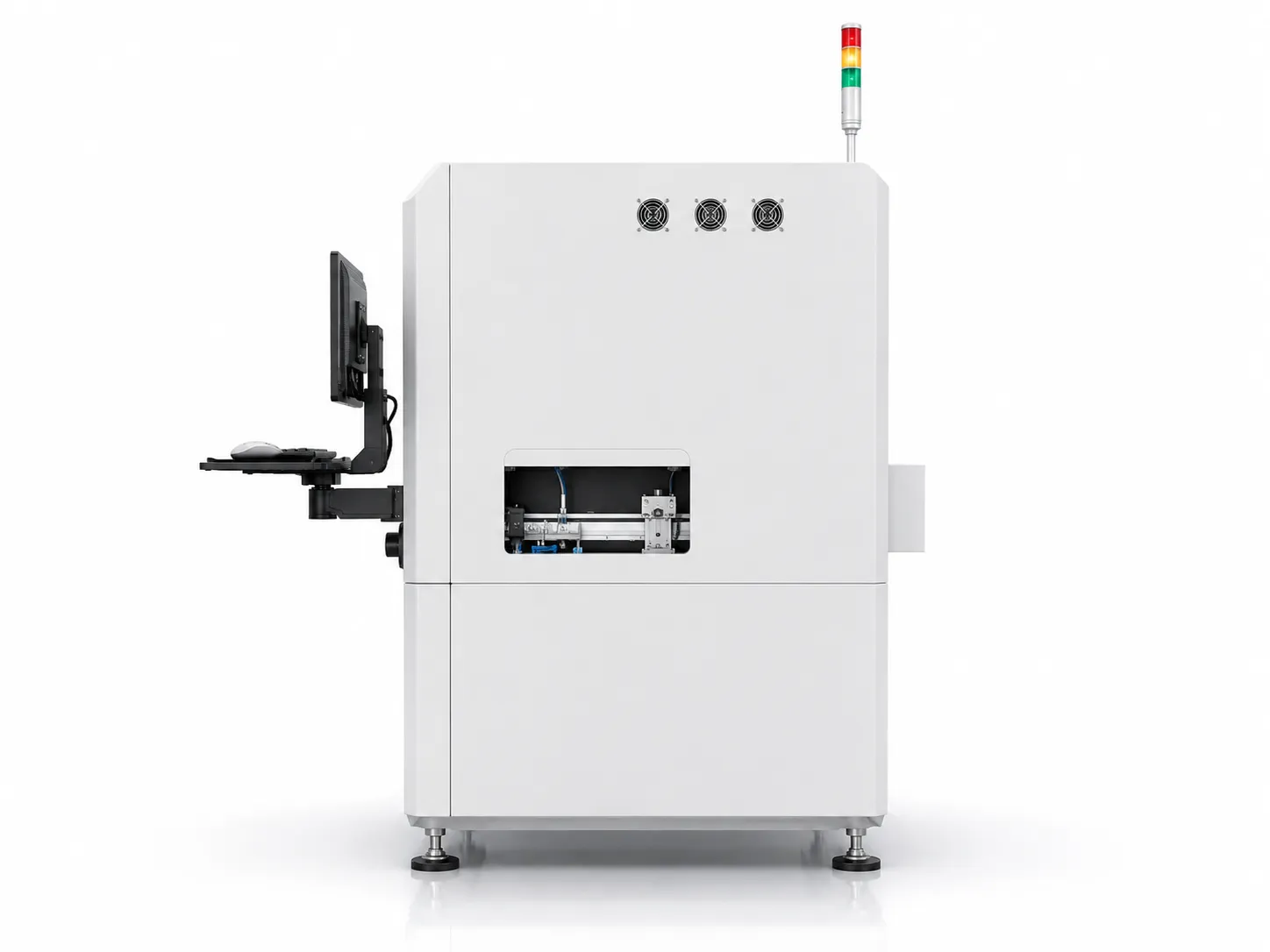

May kiem tra mach in

Đảm bảo chất lượng

Kiểm tra đảm bảo rằng sản xuất PCB đáp ứng các thông số kỹ thuật, do đó đảm bảo chất lượng và hiệu suất của nó. Điều này rất quan trọng đối với sự an toàn và độ tin cậy trong nhiều ứng dụng khác nhau, đặc biệt là trong ngành công nghiệp ô tô, hàng không vũ trụ và thiết bị y tế.

Độ chính xác cao

Máy AOI sử dụng hệ thống quang học tiên tiến để phát hiện ngay cả các khiếm khuyết và chênh lệch nhỏ nhất trong các thành phần được kiểm tra, đảm bảo độ chính xác cao trong việc xác định vấn đề.

Trình tự kiểm tra tự động

Máy có thể được lập trình để thực hiện trình tự kiểm tra một cách tự động, giảm nhu cầu can thiệp thủ công.

Cải thiện hiệu quả

Phát hiện và giải quyết sớm các vấn đề và lỗi trong sản xuất PCB thông qua thử nghiệm giúp giảm công việc khắc phục sau đó và chi phí, do đó cải thiện hiệu quả sản xuất.

Tiết kiệm chi phí

Kiểm tra giúp tránh việc trả lại sản phẩm, làm lại và loại bỏ sản phẩm do lỗi sản xuất, giúp tiết kiệm chi phí.

Tuân thủ quy định

Trong một số ngành, PCB phải tuân thủ các quy định và tiêu chuẩn cụ thể, chẳng hạn như chỉ thị RoHS (Hạn chế các chất nguy hiểm). Kiểm tra đảm bảo PCB tuân thủ các quy định có liên quan, tránh các vấn đề và rủi ro pháp lý tiềm ẩn.

Sự hài lòng của khách hàng

Sản phẩm PCB chất lượng cao nâng cao sự hài lòng của khách hàng, qua đó nâng cao khả năng cạnh tranh và uy tín của doanh nghiệp.

Một số phương pháp kiểm tra mạch in khác

Kiểm tra PCB liên quan đến một phương pháp tiếp cận có hệ thống để kiểm tra các khía cạnh khác nhau của thiết kế và chức năng của chúng. Sau đây là các bước thiết yếu liên quan đến việc kiểm tra PCB:

Kiểm tra trực quan

Bắt đầu bằng việc kiểm tra trực quan để kiểm tra các khuyết điểm vật lý như các vấn đề về hàn, ăn mòn hoặc linh kiện bị hỏng. Đảm bảo tất cả các linh kiện đều được đặt đúng và được hàn đúng cách.

Kiểm Tra Thủ Công

Sử dụng bộ đo đa năng để kiểm tra tính liên tục, mạch ngắn và mức điện áp đúng tại các điểm khác nhau trên PCB. Điều này có thể giúp xác định bất kỳ vấn đề nào với từng linh kiện hoặc kết nối.

Kiểm tra X-quang

Kiểm tra bằng tia X, còn được gọi là AXI, sử dụng công nghệ tia X tiên tiến để hình dung các khuyết tật ẩn bên trong PCB. Nó cho phép kiểm tra các kết nối hàn, dấu vết bên trong và tính toàn vẹn của linh kiện mà không làm hỏng bo mạch. Kiểm tra bằng tia X đặc biệt hữu ích cho các thiết kế PCB phức tạp với các thành phần có bước sóng nhỏ và bo mạch nhiều lớp, chủ yếu trong các gói BGA được thiết kế cho các IC công nghệ tiên tiến hàng đầu như FPGA.

Kiểm Tra Trong Mạch (ICT)

ICT bao gồm việc kiểm tra PCB trong khi nó đang được cấp nguồn và hoạt động. Bộ kẹp kiểm tra và phần mềm chuyên dụng được sử dụng để kiểm tra tính năng đúng đắn của các linh kiện như điện trở, tụ, và vi mạch tích hợp

Kiểm Tra Chức Năng

Điều này bao gồm việc kiểm tra toàn bộ PCB để đảm bảo nó đáp ứng các yêu cầu hiệu suất được quy định. Điều này có thể bao gồm kiểm tra các cổng vào/ra, tiêu thụ điện năng và các giao diện truyền thông.

Kiểm Tra Burn-In

Để kiểm tra độ tin cậy, PCB có thể được đưa qua kiểm tra burn-in, trong đó chúng được hoạt động dưới điều kiện tăng tốc trong một khoảng thời gian kéo dài để xác định bất kỳ lỗi tiềm ẩn nào do căng thẳng nhiệt

các phương pháp kiểm tra cụ thể có thể thay đổi tùy thuộc vào độ phức tạp của PCB và yêu cầu của sản phẩm cuối cùng. Quan trọng là tuân thủ các tiêu chuẩn ngành và thực hành tốt để đảm bảo chất lượng và độ tin cậy của các PCB.
