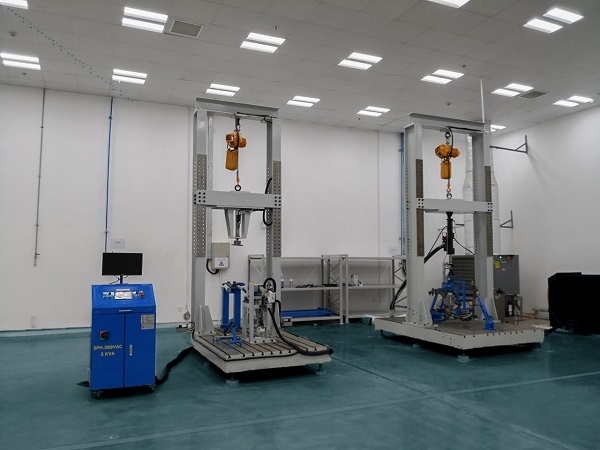

Máy kiểm tra độ bền tĩnh khung xe máy

Máy kiểm tra độ bền tĩnh khung xe máy là thiết bị chuyên dụng được sử dụng để kiểm tra khả năng chịu lực, độ bền và độ ổn định của khung xe trong quá trình sản xuất. Thiết bị được ứng dụng tại dây chuyền lắp ráp xe máy, xe máy điện giúp hỗ trợ doanh nghiệp kiểm soát chất lượng sản phẩm trước khi chuyển sang các công đoạn tiếp theo. Máy hoạt động thông qua hệ thống đồ gá, cơ cấu tác động lực và hệ thống điều khiển nhằm thực hiện các bài kiểm tra theo thông số được cài đặt. Quá trình kiểm tra có thể thiết lập lực ép, thời gian giữ lực và các bước tác động lực phù hợp với yêu cầu của từng sản phẩm. Với khả năng kiểm soát lực ép chính xác và vận hành theo chương trình, thiết bị giúp quá trình kiểm tra được thực hiện ổn định và có tính lặp lại. Máy cũng có thể được cấu hình phù hợp với nhiều Model khung xe thông qua thiết kế đồ gá và cơ cấu kiểm tra tương ứng. Bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về cấu tạo và đặc điểm nổi bật của máy kiểm tra độ bền tĩnh khung xe máy.

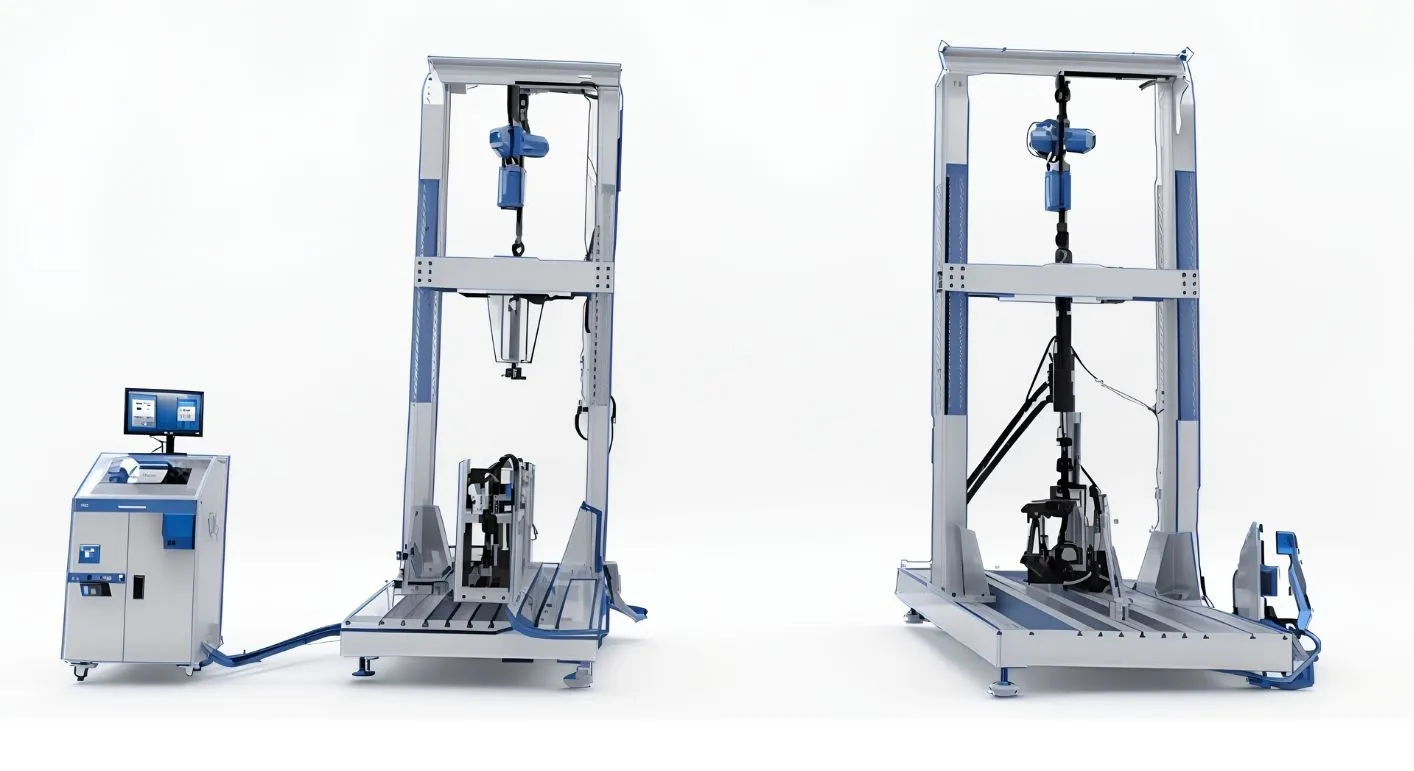

Thông số kỹ thuật của máy kiểm tra độ bền tĩnh khung xe máy

Cấu tạo của máy kiểm tra độ bền tĩnh khung xe máy

Máy kiểm tra độ bền tĩnh khung xe máy được thiết kế gồm nhiều cụm cơ cấu phối hợp với nhau để cố định khung xe, tác động lực kiểm tra và ghi nhận kết quả trong quá trình thử nghiệm. Các bộ phận chính của máy bao gồm:

• Cụm bàn máy: Là kết cấu đỡ chính của thiết bị, được sử dụng để lắp đặt các cụm cơ cấu và đồ gá. Bàn máy có kết cấu chắc chắn, giúp đảm bảo độ ổn định của toàn bộ thiết bị trong quá trình tác động lực lên khung xe.
• Cụm thân máy: Là phần kết cấu chịu lực của máy, có nhiệm vụ liên kết và nâng đỡ các bộ phận như cơ cấu tạo lực, hệ thống điều khiển và đồ gá. Cụm thân máy được thiết kế đảm bảo độ cứng vững, hạn chế rung động và biến dạng trong quá trình kiểm tra.
• Robot lực: Là bộ phận thực hiện tác động lực lên các vị trí cần kiểm tra trên khung xe theo chương trình cài đặt. Robot có thể điều chỉnh vị trí, hướng tác động và giá trị lực theo yêu cầu của từng bài kiểm tra, giúp quá trình thử nghiệm được thực hiện ổn định và có tính lặp lại.
• Cụm điểu khiển: Có nhiệm vụ điều khiển và giám sát toàn bộ quá trình kiểm tra. Hệ thống có thể bao gồm PLC, màn hình HMI, bộ điều khiển lực và các thiết bị đo, cho phép người vận hành cài đặt thông số, thực hiện chương trình kiểm tra và theo dõi kết quả trong quá trình vận hành.
• Cụm đồ gá: Được sử dụng để định vị và cố định khung xe tại vị trí kiểm tra. Đồ gá được thiết kế phù hợp với hình dạng và các điểm liên kết của từng Model khung xe, giúp sản phẩm không bị dịch chuyển ngoài yêu cầu trong quá trình tác động lực. Tùy theo thiết kế dây chuyền, cụm đồ gá có thể được thay đổi hoặc điều chỉnh để đáp ứng nhiều Model sản phẩm khác nhau.

Hướng dẫn vận hành và bảo dưỡng máy kiểm tra độ bền tĩnh khung xe máy

Máy kiểm tra độ bền tĩnh khung xe máy cần được vận hành đúng quy trình và bảo dưỡng định kỳ để đảm bảo máy hoạt động ổn định, kiểm tra chính xác và duy trì độ bền của các bộ phận trong quá trình sử dụng.

Quy trình vận hành máy kiểm tra độ bền tĩnh khung xe máy

Quy trình vận hành máy được thực hiện theo các bước từ kiểm tra trạng thái máy, khởi động, cài đặt thông số đến tiến hành kiểm tra và ghi nhận kết quả. Người vận hành cần đảm bảo khung xe được cố định chắc chắn và các thông số lực ép được thiết lập phù hợp trước khi bắt đầu chu trình.

Bước 1: Bật aptomat tổng.

Bước 2: Ấn nút “READY” xác nhận máy đã sẵn sàng.

Bước 3: Ấn nút “RST/RTN” để xóa tất cả các lỗi hệ thống.

Bước 4: Ấn giữ nút “RST/RTN” trong vòng 5s để đưa máy về trạng thái gốc.

Bước 5: Chạy chế độ tự động:

• Chuyển nút lựa chọn vị trí “AU/MA” sang chế độ điểu khiển “AU”.
• Có 3 chế đị chạy trong chế độ tự động: Kiểu chạy 1 /2 /3.

Bước 6: Chọn kiểu chạy mong muốn và bấm “START”.

Trước khi chạy máy:

– Gá khung xe vào đồ gá, kết nối đầu ép với khung xe.

– Cài đặt giá trị lực ép cho từng đầu ép (P1 = 7000N, P2 =2500N, P3= 2000N) và cài đặt thời gian giữ lực.

– Cài đặt giá trị bước nhảy của lực.

– Sau khi test thì máy tính tự động in ra kết quả.

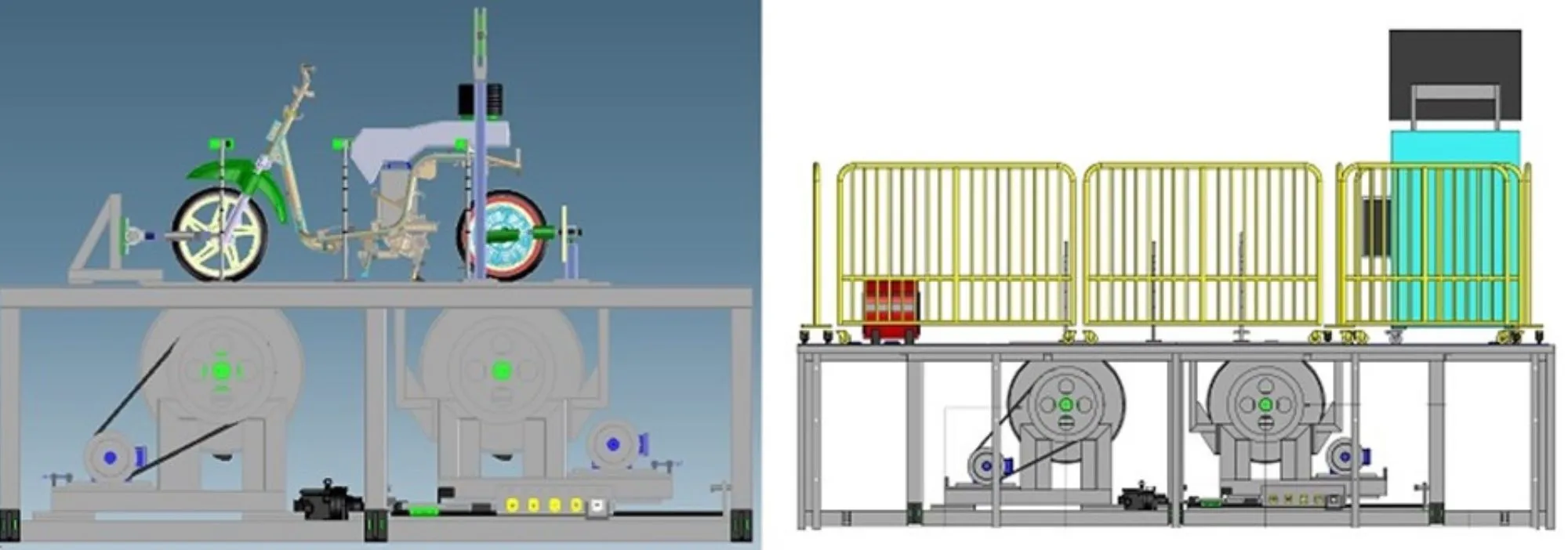

Hướng dẫn bảo dưỡng máy kiểm tra độ bền tĩnh khung xe máy

Bảo dưỡng định kỳ giúp máy duy trì độ ổn định trong quá trình vận hành, hạn chế hao mòn và phát hiện sớm các vấn đề có thể ảnh hưởng đến độ chính xác của phép kiểm tra. Các công việc bảo dưỡng nên được thực hiện theo lịch và tình trạng sử dụng thực tế của máy.

Chú ý: Trước khi tiến hành bảo dưỡng thì phải đưa máy về gốc, ngắt hết điện khí sau đó mới tiến hành bảo dưỡng.

• Vệ sinh sạch sẽ máy sau mỗi ca làm việc, đặc biệt tại khu vực đồ gá và các cơ cấu chuyển động.
• Kiểm tra và bôi trơn các vị trí ổ bi, bạc đạn và cơ cấu truyền động theo định kỳ.
• Kiểm tra tình trạng xích, các cơ cấu liên kết và phát hiện hiện tượng lỏng hoặc rỉ sét.
• Kiểm tra tủ điện, dây dẫn, đầu nối và các thiết bị thuộc hệ thống điều khiển.
• Đưa máy về vị trí gốc và ngắt nguồn điện, nguồn khí (nếu có) trước khi thực hiện bảo dưỡng hoặc sửa chữa.
• Sau khi bảo dưỡng, kiểm tra lại các bộ phận và chỉ đưa máy vào vận hành khi đảm bảo điều kiện an toàn.

Đặc điểm nổi bật của máy kiểm tra độ bền tĩnh khung xe máy

Máy kiểm tra độ bền tĩnh khung xe máy là thiết bị chuyên dụng được sử dụng trong các xưởng và dây chuyền lắp ráp xe máy điện, xe máy và xe đạp điện. Máy thực hiện các phép thử cơ học nhằm đánh giá khả năng chịu lực, độ bền và độ ổn định của khung xe trước khi chuyển sang các công đoạn tiếp theo.

• Máy cho phép tác động lực lên khung xe theo các phương kiểm tra khác nhau để đánh giá khả năng chịu tải của sản phẩm. Lực ép tối đa từ trên xuống đạt 10 kN, trong khi lực ép từ dưới lên và từ ngang đạt 5 kN, đáp ứng các yêu cầu kiểm tra cơ học theo cấu hình của từng bài test.
• Hệ thống có độ chính xác lực ép được công bố ở mức 3N, giúp quá trình kiểm tra được thực hiện với giá trị lực ổn định và có khả năng lặp lại giữa các lần thử. Điều này hỗ trợ doanh nghiệp kiểm soát chất lượng khung xe một cách nhất quán trong quá trình sản xuất.
• Trước khi thực hiện kiểm tra, người vận hành có thể cài đặt giá trị lực ép cho từng đầu ép, thời gian giữ lực và bước nhảy của lực theo yêu cầu của bài kiểm tra. Sau khi hoàn thành quá trình test, kết quả được máy tính tự động in ra để phục vụ việc đánh giá và lưu hồ sơ kiểm tra.
• Máy được thiết kế với cụm bàn máy, thân máy, robot lực, cụm điều khiển và cụm đồ gá. Sự kết hợp của các cụm này cho phép thiết bị được cấu hình phù hợp với sản phẩm, vị trí tác động lực và phương pháp kiểm tra của từng dây chuyền.
• Máy có thể được bố trí như một công đoạn kiểm tra chất lượng trong dây chuyền lắp ráp xe máy điện. Việc kiểm tra độ bền của khung trước khi đưa sản phẩm sang các công đoạn tiếp theo giúp doanh nghiệp phát hiện những vấn đề liên quan đến khả năng chịu lực của sản phẩm trong quá trình kiểm soát chất lượng.
• Sau khi gá khung xe và kết nối các đầu ép, người vận hành cài đặt các thông số kiểm tra rồi lựa chọn chế độ chạy tự động để thực hiện bài test. Quy trình này giúp giảm các thao tác lặp lại và tạo sự thống nhất trong quá trình kiểm tra giữa các sản phẩm.
• Trong dây chuyền xe máy điện, mỗi Model có thể có kết cấu khung và vị trí kiểm tra khác nhau. Thiết bị được thiết kế với cụm đồ gá và cơ cấu tác động lực, cho phép cấu hình phù hợp với yêu cầu kiểm tra của từng sản phẩm.

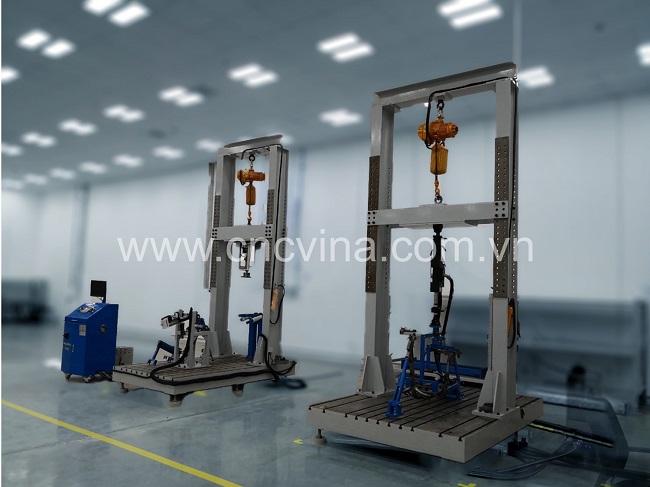

Máy kiểm tra độ bền tĩnh khung xe máy là giải pháp hỗ trợ doanh nghiệp đánh giá khả năng chịu lực và kiểm soát chất lượng khung xe ngay trong quá trình sản xuất. Thiết bị kết hợp giữa kết cấu máy, robot lực, cụm điều khiển và đồ gá để thực hiện các bài kiểm tra theo yêu cầu kỹ thuật của từng Model sản phẩm. Việc kiểm tra và ghi nhận kết quả giúp doanh nghiệp có thêm cơ sở để đánh giá độ ổn định của khung xe trước khi đưa sang các công đoạn tiếp theo. Bên cạnh việc vận hành đúng quy trình, bảo dưỡng định kỳ cũng đóng vai trò quan trọng trong việc duy trì độ ổn định và độ chính xác của thiết bị. Tùy theo yêu cầu sản xuất, máy có thể được cấu hình về đồ gá, vị trí tác động lực và chương trình kiểm tra để phù hợp với từng sản phẩm. CNC VINA là đơn vị thiết kế và chế tạo máy theo yêu cầu của khách hàng, từ việc xác định phương án kiểm tra đến cấu hình thiết bị phù hợp với dây chuyền sản xuất. Với kinh nghiệm trong lĩnh vực tự động hóa và thiết bị công nghiệp, CNC VINA hướng đến các giải pháp kiểm tra phù hợp với nhu cầu thực tế của từng doanh nghiệp.
