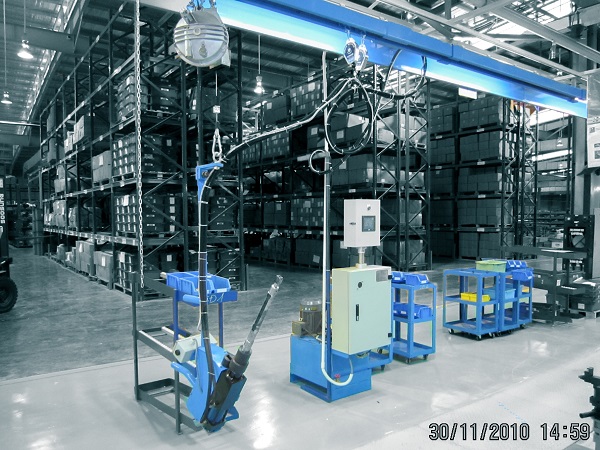

Máy ép bi bát phốt

Máy ép bi bát phốt là thiết bị chuyên dụng được CNC VINA thiết kế sử dụng trong các công đoạn lắp ráp bằng phương pháp ép, đặc biệt trong dây chuyền sản xuất và lắp ráp xe máy. Máy hỗ trợ lắp ráp các chi tiết như vòng bi vào cổ phốt với yêu cầu cao về độ chính xác và tính ổn định. Thiết bị giúp thay thế một phần thao tác ép thủ công, từ đó giảm sức lao động và hạn chế sai sót trong quá trình lắp ráp. Quá trình ép được kiểm soát theo các thông số kỹ thuật phù hợp với từng loại sản phẩm và tích hợp hệ thống theo dõi, kiểm tra trong quá trình vận hành, giúp phát hiện những trường hợp ép không đạt yêu cầu. Nhờ đó, doanh nghiệp có thể hạn chế sai sót, giảm tỷ lệ sản phẩm lỗi và kiểm soát chất lượng ngay tại công đoạn lắp ráp. Vậy máy ép bi bát phốt được ứng dụng như thế nào trong dây chuyền sản xuất xe máy điện, bài viết dưới đây sẽ làm rõ những nội dung này.

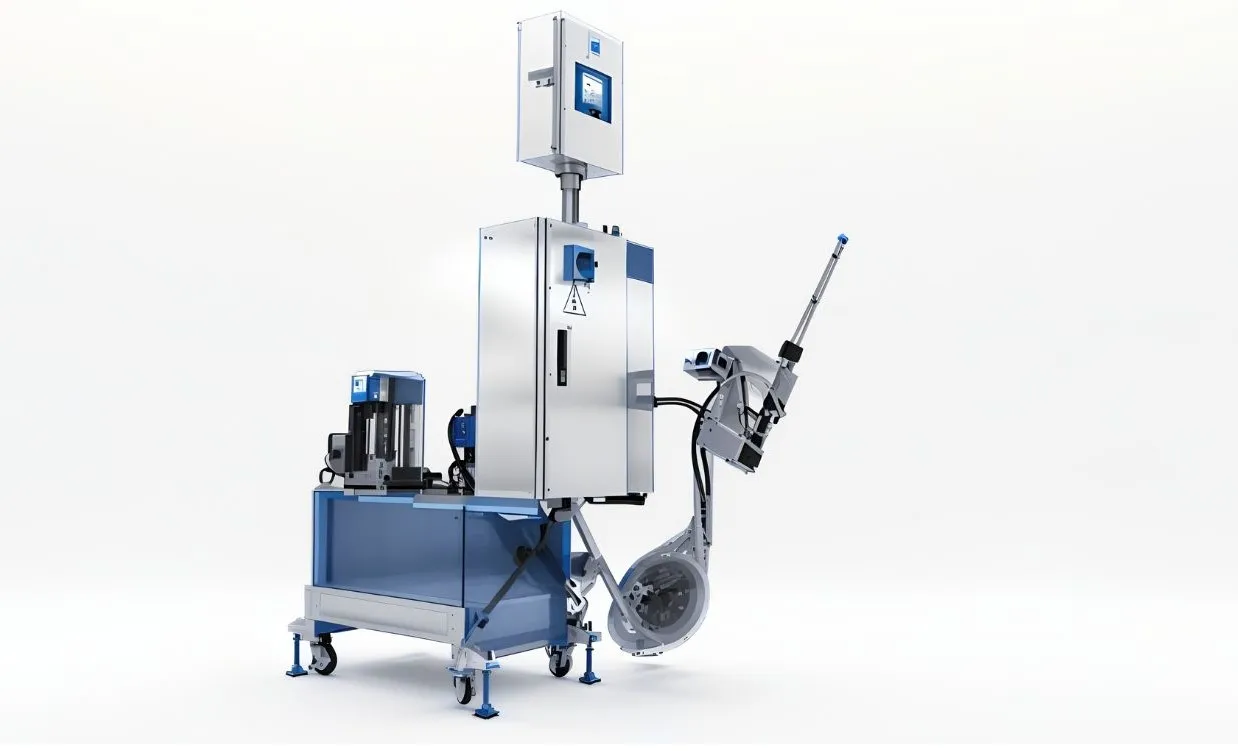

Thông số kỹ thuật của máy ép bi bát phốt

Nguyên lý hoạt động và quy trình vận hành của máy ép bi bát phốt xe máy

Máy ép bi bát phốt thực hiện quá trình lắp ráp thông qua lực ép thủy lực, kết hợp hệ thống cảm biến để theo dõi và kiểm soát quá trình ép. Từ khâu định vị chi tiết, thực hiện ép đến kiểm tra kết quả, mỗi bước đều được thực hiện theo trình tự nhằm đảm bảo sản phẩm được lắp ráp ổn định và đúng yêu cầu. Dưới đây là nguyên lý hoạt động và quy trình vận hành của máy.

Nguyên lý hoạt động của máy ép bát phốt

Máy ép bi bát phốt hoạt động dựa trên nguyên lý tạo lực ép thủy lực để đưa bi vào đúng vị trí trong cụm bát phốt. Trước khi ép, chi tiết được đặt và cố định tại vị trí làm việc để đảm bảo quá trình lắp ráp diễn ra ổn định. Khi máy bắt đầu chu trình, xylanh thủy lực di chuyển đầu ép xuống và tạo lực tác động lên bi, đưa bi vào vị trí lắp theo yêu cầu kỹ thuật. Lực ép có thể được điều chỉnh phù hợp với từng loại sản phẩm thông qua van điều chỉnh bằng tay.

Trong suốt quá trình này, cảm biến áp suất ghi nhận lực ép tác động lên chi tiết, trong khi cảm biến hành trình theo dõi quãng đường di chuyển của đầu ép. Hai thông số được ghi nhận đồng thời để tạo thành biểu đồ lực ép – hành trình. Hệ thống điều khiển sử dụng dữ liệu này để đánh giá quá trình ép có diễn ra bình thường và đạt yêu cầu hay không. Khi quá trình ép hoàn tất, đầu ép trở về vị trí ban đầu và sản phẩm đạt yêu cầu được chuyển sang công đoạn tiếp theo.

Quy trình vận hành của máy ép bi bát phốt

Bước 1: Đặt và định vị chi tiết

Bi và cụm bát phốt được đưa vào vị trí gá đặt của máy. Chi tiết cần được đặt đúng vị trí để bi có thể được ép chính xác vào vị trí yêu cầu.

Bước 2: Cố định sản phẩm

Cơ cấu gá giữ sản phẩm ổn định trong quá trình ép, hạn chế tình trạng xê dịch hoặc lệch vị trí khi đầu ép tác động lên bi.

Bước 3: Khởi động chu trình ép

Sau khi sản phẩm được đặt đúng vị trí, người vận hành khởi động chu trình. Xylanh thủy lực bắt đầu di chuyển đầu ép xuống để tạo lực tác động lên bi.

Bước 4: Máy tiến hành quá trình ép

Đầu ép tác động lên bi với lực đã được thiết lập. Bi được đưa vào đúng vị trí trong cụm bát phốt. Tùy theo yêu cầu của từng sản phẩm, lực ép và hành trình có thể được điều chỉnh để phù hợp với tiêu chuẩn lắp ráp.

Bước 5: Theo dõi lực ép và hành trình

Trong lúc đầu ép di chuyển, cảm biến áp suất ghi nhận lực ép và cảm biến hành trình ghi nhận vị trí của đầu ép. Dữ liệu được sử dụng để xây dựng biểu đồ lực ép theo hành trình, qua đó phản ánh diễn biến của quá trình ép.

Bước 6: Kiểm tra kết quả ép

Hệ thống kiểm tra tự động phân tích dữ liệu thu được trong quá trình ép và đối chiếu với yêu cầu kỹ thuật đã thiết lập. Nếu quá trình ép có dấu hiệu bất thường hoặc không đạt yêu cầu, hệ thống có thể phát hiện để xử lý, hạn chế đưa sản phẩm lỗi sang công đoạn tiếp theo. Quá trình này vượt trội hơn so với phương pháp ép thủ công khi có thể kiểm tra trực tiếp thao tác ép ngay khi nó diễn ra.

Bước 7: Kết thúc chu trình

Sau khi hoàn thành quá trình ép và kiểm tra, đầu ép trở về vị trí ban đầu. Sản phẩm đạt yêu cầu được lấy ra hoặc chuyển sang công đoạn tiếp theo, sau đó máy tiếp tục thực hiện chu kỳ mới.

Đặc tính kỹ thuật của máy ép bi bát phốt

Máy ép bi bát phốt sử dụng xylanh thủy lực để tạo lực ép, phù hợp với yêu cầu lắp ráp bi trong cụm bát phốt. Lực ép có thể được điều chỉnh bằng van điều chỉnh thủ công, giúp thiết lập lực ép theo tiêu chuẩn kỹ thuật của từng loại sản phẩm.

• Điều chỉnh lực ép theo yêu cầu kỹ thuật: Máy cho phép điều chỉnh lực ép bằng van điều chỉnh bằng tay. Người vận hành có thể thiết lập lực ép phù hợp với tiêu chuẩn của từng loại sản phẩm, giúp quá trình ép diễn ra đúng yêu cầu mà không tạo lực quá lớn hoặc quá nhỏ.
• Theo dõi lực ép và hành trình theo thời gian thực: Máy được trang bị cảm biến hành trình và cảm biến áp suất để ghi nhận vị trí của đầu ép và lực tác động trong suốt quá trình ép. Dữ liệu này được kết hợp để tạo biểu đồ lực ép theo hành trình, giúp người vận hành dễ dàng theo dõi quá trình ép của từng sản phẩm.
• Tự động kiểm tra kết quả ép: Dựa trên dữ liệu lực ép và hành trình, chương trình điều khiển sẽ kiểm tra quá trình ép có nằm trong phạm vi kỹ thuật đã thiết lập hay không. Nếu phát hiện lực ép, hành trình hoặc quá trình ép có dấu hiệu bất thường, hệ thống có thể nhận biết sản phẩm không đạt yêu cầu để xử lý kịp thời.
• Điều chỉnh hành trình ép trên màn hình cảm ứng: Các thông số liên quan đến hành trình ép có thể được thiết lập và thay đổi trực tiếp trên màn hình cảm ứng HMI, giúp thao tác cài đặt nhanh chóng và thuận tiện khi thay đổi sản phẩm hoặc yêu cầu ép.

Đặc điểm nổi bật của máy ép bi bát phốt

Máy ép bi bát phốt nổi bật với khả năng ép chính xác, kiểm soát lực ép và hành trình, đồng thời tự động kiểm tra chất lượng trong quá trình vận hành.. Máy sở hữu những đặc điểm nổi bật sau:

• Kiểm tra chất lượng ngay trong quá trình ép: Máy không chỉ thực hiện thao tác ép mà còn đồng thời theo dõi và đánh giá quá trình ép. Nhờ đó, các trường hợp ép không đúng yêu cầu có thể được phát hiện ngay trong quá trình sản xuất, hạn chế sản phẩm lỗi.
• Kiểm soát chính xác lực ép: Lực ép được điều chỉnh theo tiêu chuẩn kỹ thuật của sản phẩm, giúp quá trình lắp ráp bi và bát phốt được thực hiện ổn định, hạn chế tình trạng ép thiếu lực hoặc quá lực.
• Dễ dàng thay đổi hành trình ép: Người vận hành có thể điều chỉnh hành trình trực tiếp trên màn hình cảm ứng mà không cần thực hiện nhiều thao tác cơ khí phức tạp. Điều này thuận tiện khi máy được sử dụng cho nhiều loại sản phẩm hoặc các yêu cầu ép khác nhau.
• Theo dõi trực quan bằng biểu đồ lực – hành trình: Biểu đồ được tạo từ dữ liệu cảm biến giúp người vận hành dễ dàng quan sát đặc tính của quá trình ép và nhận biết những trường hợp bất thường.
• Giảm phụ thuộc vào kiểm tra thủ công: Việc kết hợp giữa cảm biến, chương trình kiểm tra và hệ thống điều khiển giúp quá trình đánh giá sản phẩm được thực hiện tự động, góp phần duy trì chất lượng ổn định trong quá trình sản xuất.

Ứng dụng của máy ép bi bát phốt trong dây chuyền lắp ráp xe máy điện

Máy ép bi bát phốt được sử dụng trong công đoạn lắp ráp vòng bi vào cổ phốt xe máy, giúp đưa vòng bi vào đúng vị trí với lực ép phù hợp và ổn định. Máy sử dụng xylanh thủy lực để tạo lực ép, kết hợp cảm biến hành trình và cảm biến áp suất để theo dõi quá trình ép, từ đó kiểm tra và phát hiện các trường hợp lắp ráp không đạt yêu cầu.

Bên cạnh lắp ráp vòng bi vào cổ phốt, máy còn có thể được ứng dụng cho các công đoạn lắp ráp bằng phương pháp ép trong xưởng sản xuất, đặc biệt với những chi tiết yêu cầu kiểm soát lực và hành trình trong quá trình lắp ráp. Việc tự động hóa công đoạn ép giúp giảm thao tác thủ công, nâng cao tính ổn định và hỗ trợ kiểm soát chất lượng sản phẩm.

CNC VINA cung cấp các dòng máy ép, máy lắp ráp và dây chuyền tự động phục vụ ngành công nghiệp ô tô, xe máy, đáp ứng yêu cầu tự động hóa, kiểm soát chất lượng và vận hành ổn định trong môi trường sản xuất công nghiệp.

Lời kết

Máy ép bi bát phốt là giải pháp hiện đại, hiệu quả trong dây chuyền sản xuất xe máy. Với thiết kế thông minh và công nghệ tiên tiến, máy giúp tăng năng suất, giảm thiểu chi phí vận hành và bảo trì. Khả năng hoạt động ổn định và tuổi thọ cao là ưu điểm nổi bật, mang lại giá trị lâu dài cho doanh nghiệp. Ngoài ra, việc sử dụng máy ép bi bát phốt còn góp phần cải thiện chất lượng sản phẩm, đáp ứng các tiêu chuẩn khắt khe của thị trường. Đây chính là lựa chọn lý tưởng cho các doanh nghiệp mong muốn nâng cao hiệu quả sản xuất và tối ưu hóa lợi nhuận. Nếu bạn đang có nhu cầu muốn tích hợp loại máy này vào dây chuyền sản xuất xe máy điện, hãy liên hệ ngay với CNC VINA để nhận được tư vấn và đưa ra giải pháp hợp lý nhất cho sản phẩm của doanh nghiệp nhé!
