Máy ép bi vào vành xe

Máy ép bi vào vành xe là thiết bị chuyên dụng giúp tự động hóa công đoạn lắp vòng bi vào vành xe, đảm bảo độ chính xác và tính ổn định cao. Máy sử dụng hệ thống thủy lực kết hợp với đồ gá và cảm biến để kiểm soát quá trình ép. Với cycle time khoảng 5 giây/lần lắp ráp, thiết bị đáp ứng tốt yêu cầu sản xuất liên tục và năng suất cao. Thiết kế máy chắc chắn, vận hành an toàn và có thể lựa chọn chế độ tự động hoặc bằng tay tùy theo nhu cầu. Việc sử dụng máy giúp giảm thao tác thủ công, hạn chế sai sót và nâng cao tính đồng đều của sản phẩm. Đây là giải pháp phù hợp cho các dây chuyền lắp ráp xe máy và các công đoạn sản xuất cần ép vòng bi chính xác. Trong bài viết dưới đây, CNC VINA sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động và cách vận hành của máy.

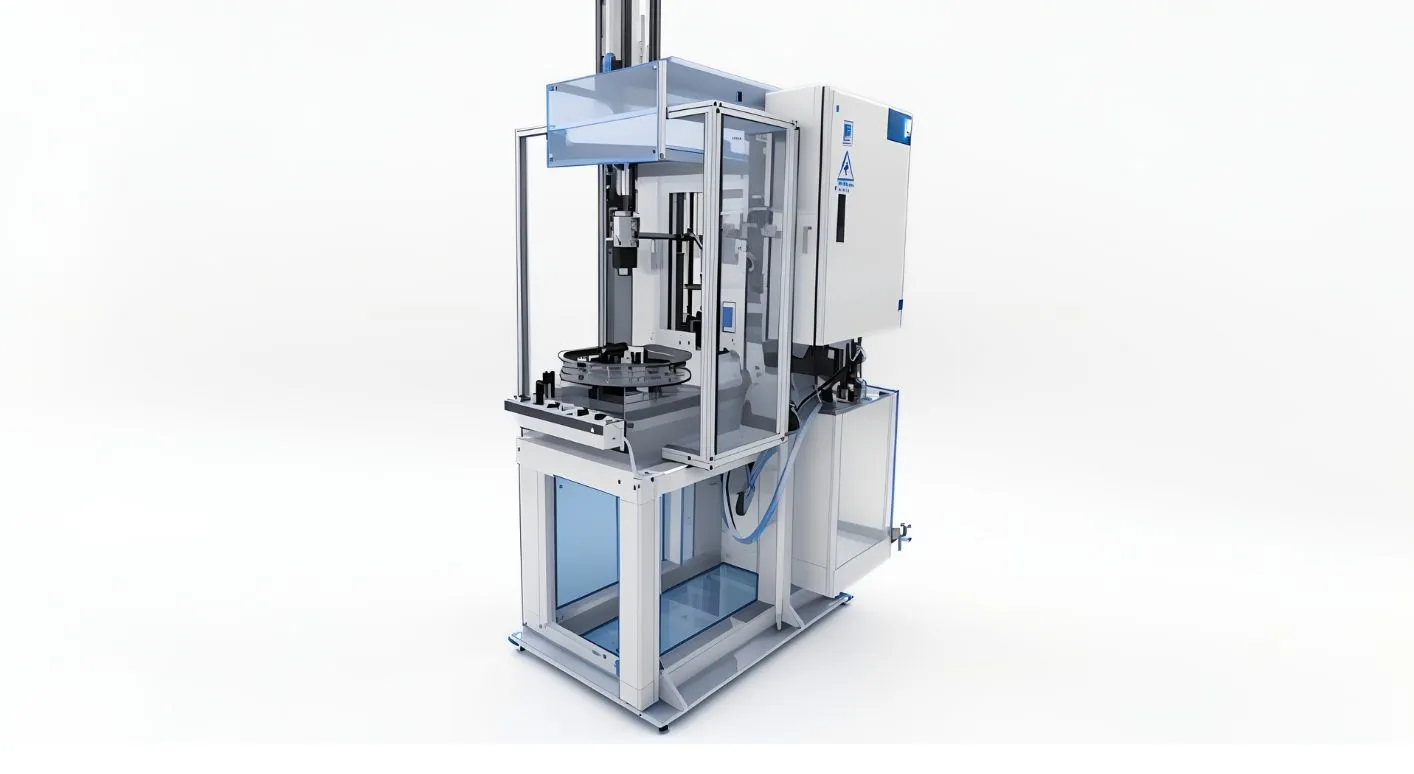

Thông số kỹ thuật máy ép bi vào vành xe

Cấu tạo máy ép thủy lực vòng bi vào vành xe

Máy ép thủy lực vòng bi vào vành xe được thiết kế với kết cấu tương đối đơn giản, tập trung vào các cụm chức năng chính để thực hiện quá trình định vị và ép vòng bi vào đúng vị trí trên vành xe. Máy gồm 5 cụm chính:

• Cụm thủy lực là bộ phận tạo và truyền lực ép cho máy, bao gồm bơm thủy lực, thùng dầu (tank dầu), hệ thống đường ống dẫn dầu, van điều khiển và xy lanh thủy lực. Khi máy hoạt động, hệ thống thủy lực cung cấp áp suất phù hợp để xy lanh tạo lực ép, đưa vòng bi vào vị trí lắp đặt trên vành xe một cách ổn định và chính xác.
• Cụm thân bệ máy là kết cấu chịu lực chính của toàn bộ thiết bị, có nhiệm vụ nâng đỡ cụm thủy lực, cụm ép, đồ gá và các bộ phận liên quan. Máy được thiết kế với kết cấu chắc chắn, giúp hạn chế rung lắc và biến dạng trong quá trình ép, từ đó duy trì độ ổn định và độ chính xác trong từng chu kỳ làm việc.
• Cụm đồ gá có nhiệm vụ định vị và cố định vành xe cũng như vòng bi trước khi thực hiện thao tác ép. Đồ gá được thiết kế phù hợp với hình dạng của sản phẩm, giúp đảm bảo vành xe và vòng bi nằm đúng vị trí tương quan với đầu ép. Nhờ đó, quá trình ép diễn ra chính xác, hạn chế tình trạng vòng bi bị lệch, gá sai hoặc lắp ngược sản phẩm.
• Cụm ép là bộ phận trực tiếp thực hiện thao tác đưa vòng bi vào vị trí lắp trên vành xe. Dưới tác động của xy lanh thủy lực, đầu ép di chuyển theo hành trình được thiết lập và tạo lực tác động lên vòng bi. Cụm ép được kết hợp với đồ gá và hệ thống cảm biến để đảm bảo quá trình ép diễn ra đúng vị trí và theo yêu cầu kỹ thuật.
• Hệ thống điều khiển bao gồm tủ điện điều khiển, các nút nhấn vận hành và hệ thống cảm biến. Người vận hành có thể lựa chọn chế độ tự động hoặc bằng tay tùy theo yêu cầu sản xuất. Nút nhấn vận hành bằng hai tay giúp đảm bảo người vận hành đứng ngoài khu vực nguy hiểm khi máy bắt đầu chu trình ép, đồng thời các cảm biến hỗ trợ giám sát trạng thái của máy và sản phẩm trong quá trình làm việc.

Nguyên lý hoạt động và hướng dẫn vận hành máy ép bi vào vành xe

Máy ép bi vào vành xe sử dụng hệ thống thủy lực kết hợp đồ gá và cảm biến để thực hiện quá trình ép vòng bi chính xác, ổn định. Dưới đây là nguyên lý hoạt động và các bước vận hành cơ bản của máy.

Nguyên lý hoạt động của máy ép bi thủy lực vào vành xe

Máy ép bi vào vành xe hoạt động dựa trên nguyên lý sử dụng hệ thống thủy lực để tạo lực ép, kết hợp với đồ gá định vị và hệ thống cảm biến nhằm đưa vòng bi vào đúng vị trí trên vành xe. Toàn bộ quá trình được kiểm soát theo từng bước, giúp đảm bảo độ chính xác, tính ổn định và rút ngắn thời gian lắp ráp.

Bước 1: Đặt vành xe vào đồ gá

Trước khi bắt đầu chu trình, người vận hành đặt vành xe vào đồ gá chuyên dụng trên bàn máy. Đồ gá có nhiệm vụ định vị và giữ cố định vành xe, đảm bảo tâm và vị trí lắp vòng bi nằm đúng với vị trí của đầu ép.

Bước 2: Đặt vòng bi lên đầu ép

Vòng bi được đưa lên đầu ép của xy lanh thủy lực. Tại đây, nam châm hút được sử dụng để giữ vòng bi trên đầu ép, giúp vòng bi không bị rơi hoặc dịch chuyển trong quá trình máy di chuyển đến vị trí ép.

Bước 3: Xác nhận vị trí và điều kiện ép

Sau khi vành xe và vòng bi được gá đặt, hệ thống cảm biến kiểm tra trạng thái và vị trí của sản phẩm. Cảm biến giúp xác nhận điều kiện cần thiết trước khi máy thực hiện chu trình, đồng thời hỗ trợ phát hiện trường hợp sản phẩm được gá sai hoặc lắp ngược. Chỉ khi các điều kiện an toàn và vị trí được xác nhận, máy mới cho phép thực hiện thao tác ép. Hệ thống này giúp hạn chế các lỗi phát sinh do gá đặt sản phẩm không đúng vị trí.

Bước 4: Kích hoạt chu trình ép

Người vận hành nhấn đồng thời hai nút điều khiển để khởi động chu trình. Sau khi nhận tín hiệu điều khiển, hệ thống thủy lực cấp dầu cho xy lanh, làm đầu ép di chuyển theo hành trình đã cài đặt.

Đầu ép tác động lực lên vòng bi và ép vòng bi vào vị trí lắp đặt trên vành xe. Lực ép được điều chỉnh bằng van điều chỉnh thủ công theo yêu cầu của từng công đoạn, trong khi hành trình ép được kiểm soát bằng hệ thống cảm biến tiệm cận.

Bước 5: Kiểm soát hành trình và thời gian ép

Trong quá trình ép, hệ thống cảm biến theo dõi vị trí của cơ cấu ép để đảm bảo đầu ép di chuyển đúng hành trình. Khi đạt đến vị trí đã thiết lập, quá trình ép được kết thúc hoặc chuyển sang bước tiếp theo của chu trình.

Bên cạnh đó, thời gian duy trì lực ép có thể được thiết lập bằng timer bên ngoài. Việc kiểm soát đồng thời lực ép, hành trình và thời gian giúp quá trình lắp vòng bi được thực hiện ổn định và đồng đều giữa các sản phẩm.

Bước 6: Đầu ép trở về vị trí ban đầu

Sau khi vòng bi được ép hoàn toàn vào vành xe, xy lanh thủy lực thực hiện hành trình hồi về, đưa đầu ép trở lại vị trí gốc ban đầu. Lúc này, chu trình ép được hoàn tất và sản phẩm đã được lắp vòng bi.

Bước 7: Lấy sản phẩm và thực hiện chu kỳ tiếp theo

Người vận hành nhấn nút kết thúc, lấy vành xe đã hoàn thành ra khỏi đồ gá và kiểm tra nhanh vị trí lắp vòng bi. Sau đó, vành xe tiếp theo được đưa vào đồ gá và vòng bi mới được đặt lên đầu ép để bắt đầu chu kỳ tiếp theo. Theo thông số công bố của CNC VINA, máy có cycle time khoảng 5 giây/lần lắp ráp, phù hợp với các dây chuyền yêu cầu năng suất cao.

Hướng dẫn vận hành máy ép bi vào vành xe

Trước khi vận hành máy ép thủy lực bi vào vành xe, người điều khiển cần chú ý đến những vấn đề sau:

• Kiểm tra máy trước khi vận hành: Trước khi bắt đầu, kiểm tra nguồn điện, hệ thống thủy lực, áp suất làm việc, tình trạng xy lanh, đầu ép, đồ gá và hệ thống cảm biến. Đồng thời cần đảm bảo khu vực làm việc không có vật cản và các thiết bị an toàn hoạt động bình thường.
• Cài đặt thông số ép: Thiết lập các thông số cần thiết như lực ép, hành trình ép và thời gian duy trì lực ép theo yêu cầu của sản phẩm. Thông số cần được điều chỉnh phù hợp với kích thước và đặc tính của vòng bi cũng như vành xe.
• Đặt vành xe vào đồ gá: Đưa vành xe vào đúng vị trí trên đồ gá và kiểm tra độ ổn định của sản phẩm. Đảm bảo vành xe được định vị chính xác trước khi bắt đầu chu trình ép.
• Đặt vòng bi lên đầu ép: Đặt vòng bi vào vị trí đầu ép hoặc cơ cấu giữ vòng bi theo thiết kế của máy. Kiểm tra để đảm bảo vòng bi không bị lệch trước khi thực hiện thao tác ép.
• Kích hoạt chu trình ép: Sau khi kiểm tra sản phẩm và điều kiện an toàn, người vận hành nhấn đồng thời hai nút điều khiển để kích hoạt chu trình. Máy sẽ thực hiện quá trình ép theo thông số đã cài đặt.
• Kiểm tra sản phẩm sau khi ép: Sau khi đầu ép trở về vị trí ban đầu, lấy sản phẩm ra khỏi đồ gá và kiểm tra vị trí lắp vòng bi. Nếu sản phẩm đạt yêu cầu, tiếp tục đưa sản phẩm tiếp theo vào máy. Nếu phát hiện vòng bi bị lệch hoặc lắp chưa đạt, cần dừng máy và kiểm tra lại nguyên nhân.

Đặc điểm nổi bật của máy ép bi thủy lực vào vành xe

Máy ép bi vào vành xe là thiết bị chuyên dụng giúp ép vòng bi vào vành xe nhanh chóng, chính xác và ổn định. Máy sử dụng cơ cấu ép thủy lực kết hợp đồ gá và cảm biến, phù hợp với các công đoạn lắp ráp trong sản xuất công nghiệp.

• Máy được thiết kế với kết cấu vững chắc, phù hợp với công đoạn ép sử dụng lực thủy lực. Thân máy có độ cứng vững cao giúp hạn chế rung lắc và duy trì sự ổn định trong quá trình ép.
• Máy được trang bị hệ thống cảm biến an toàn để giám sát trạng thái của đầu ép và xy lanh. Nút nhấn vận hành bằng hai tay giúp người vận hành thực hiện thao tác khởi động chu trình từ vị trí an toàn, góp phần hạn chế nguy cơ tiếp xúc với khu vực ép trong quá trình máy hoạt động.
• Máy ép bi vào vành xe có thể được thiết kế với chế độ vận hành tự động hoặc bằng tay, tùy theo yêu cầu của từng dây chuyền sản xuất.
• Chế độ tự động phù hợp với các công đoạn sản xuất liên tục, giúp giảm thao tác của người vận hành và duy trì chu kỳ làm việc ổn định. Trong khi đó, chế độ bằng tay thuận tiện cho việc kiểm tra máy, cài đặt thông số, điều chỉnh cơ cấu hoặc thực hiện bảo dưỡng.
• Hệ thống cảm biến được tích hợp để kiểm tra trạng thái và vị trí của sản phẩm trước khi thực hiện chu trình ép. Trong trường hợp vành xe được đặt sai vị trí hoặc gá lắp ngược, hệ thống có thể phát hiện bất thường và ngăn máy thực hiện thao tác ép. Tính năng này giúp hạn chế các lỗi phát sinh do thao tác gá sản phẩm không chính xác, đồng thời góp phần bảo vệ sản phẩm, đồ gá và cơ cấu ép trong quá trình vận hành.
• Máy có cycle time khoảng 5 giây cho một lần lắp ráp, phù hợp với các công đoạn yêu cầu năng suất cao và sản xuất liên tục. Việc tự động hóa quá trình định vị và ép vòng bi giúp giảm thời gian thao tác thủ công, rút ngắn chu kỳ sản xuất và duy trì sự đồng đều giữa các sản phẩm. Tùy theo yêu cầu về sản phẩm và năng suất, CNC VINA có thể thiết kế và điều chỉnh máy để phù hợp với từng dây chuyền sản xuất.

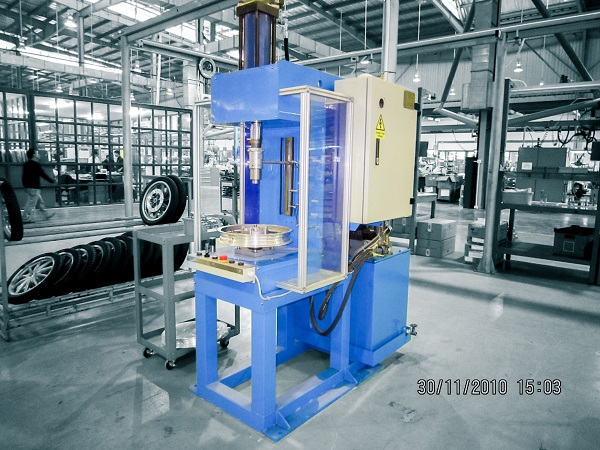

Vành xe máy Piaggio được ép ổ bi trên máy ép thủy lực CNC VINA

Vận hành và bảo dưỡng máy ép vòng bi vào vành xe máy

Để máy ép vòng bi vào vành xe máy hoạt động ổn định, an toàn và duy trì hiệu suất trong thời gian dài, việc vận hành đúng quy trình và bảo dưỡng định kỳ là yếu tố cần được chú trọng. Người vận hành cần thực hiện đầy đủ các bước theo hướng dẫn kỹ thuật đi kèm máy, đồng thời thường xuyên kiểm tra hệ thống thủy lực, điện và các cụm cơ khí trong quá trình sử dụng.

• Người vận hành đặt vành xe vào đồ gá chuyên dụng trên bàn máy và đặt vòng bi vào vị trí chuẩn bị ép.
• Vòng bi được đưa lên đầu ép của xy lanh thủy lực và được giữ cố định bằng nam châm hút, giúp vòng bi không bị dịch chuyển trong quá trình ép.
• Sau khi vành xe và vòng bi được gá đúng vị trí, hệ thống cảm biến kiểm tra điều kiện trước khi thực hiện chu trình.
• Người vận hành nhấn đồng thời hai nút điều khiển để kích hoạt máy. Xy lanh thủy lực di chuyển đầu ép và thực hiện thao tác ép vòng bi vào vành xe.
• Khi hoàn thành hành trình ép, đầu ép và xy lanh trở về vị trí ban đầu. Người vận hành nhấn nút kết thúc, lấy sản phẩm đã hoàn thành ra khỏi đồ gá và tiếp tục đặt sản phẩm mới để thực hiện chu kỳ tiếp theo.

CNC VINA xây dựng quy trình vận hành và hướng dẫn an toàn cụ thể cho từng loại máy chuyên dụng, phù hợp với yêu cầu của từng khách hàng và công đoạn sản xuất. Người vận hành cần tuân thủ các thông số được thiết lập trong tài liệu kỹ thuật đi kèm máy, bao gồm:

• Lực ép: được điều chỉnh bằng van điều chỉnh bằng tay, phù hợp với yêu cầu kỹ thuật của từng công đoạn.
• Hành trình ép: được kiểm soát thông qua hệ thống cảm biến tiệm cận, giúp xác định vị trí kết thúc của cơ cấu ép.
• Thời gian ép: được cài đặt bằng timer bên ngoài, đảm bảo thời gian duy trì lực ép phù hợp với từng sản phẩm.

Ngoài ra, để duy trì độ ổn định và hạn chế sự cố trong quá trình sản xuất, người vận hành cần thường xuyên kiểm tra các cụm chức năng của máy, đặc biệt là hệ thống thủy lực, nguồn điện, xy lanh, cảm biến và cơ cấu ép.

• Sau mỗi ca làm việc, cần vệ sinh máy, loại bỏ bụi bẩn và dầu mỡ bám trên các khu vực cần thiết. Bên cạnh đó, các cụm cơ khí cần được kiểm tra và tra dầu mỡ định kỳ theo yêu cầu kỹ thuật nhằm giảm ma sát, hạn chế hao mòn và duy trì khả năng vận hành ổn định của thiết bị.
• Việc thực hiện đúng quy trình vận hành, kiểm tra và bảo dưỡng định kỳ không chỉ giúp đảm bảo an toàn cho người sử dụng mà còn góp phần kéo dài tuổi thọ thiết bị, duy trì độ chính xác của quá trình ép và hạn chế thời gian máy phải dừng để xử lý sự cố.
