Kho thông minh dạng Module là giải pháp tự động hóa được sử dụng để lưu trữ, quản lý và truy xuất hàng hóa theo từng vị trí trong hệ thống. Với cấu trúc lưu trữ theo chiều đứng, hệ thống có thể tận dụng chiều cao nhà kho và tổ chức nhiều khay hàng trong cùng một khu vực, đặc biệt phù hợp với các loại hàng hóa có nhiều mã sản phẩm, linh kiện, phụ tùng và spare parts phục vụ sản xuất.
Một trong những cấu hình phổ biến của kho thông minh dạng Module là Vertical Lift Module (VLM). Hệ thống sử dụng các khay lưu trữ được bố trí theo chiều cao và cơ cấu tự động để đưa khay hàng đến vị trí giao nhận khi có yêu cầu. Kết hợp với phần mềm quản lý, VLM có thể hỗ trợ doanh nghiệp kiểm soát vị trí hàng hóa, số lượng tồn kho và quá trình nhập xuất trên cùng một hệ thống. Kho tự động theo chiều đứng – Vertical Lift Module (VLM) có thể được ứng dụng trong nhà máy sản xuất cơ khí, điện tử, ô tô, thiết bị công nghiệp và các môi trường cần quản lý nhiều loại linh kiện trong diện tích giới hạn.

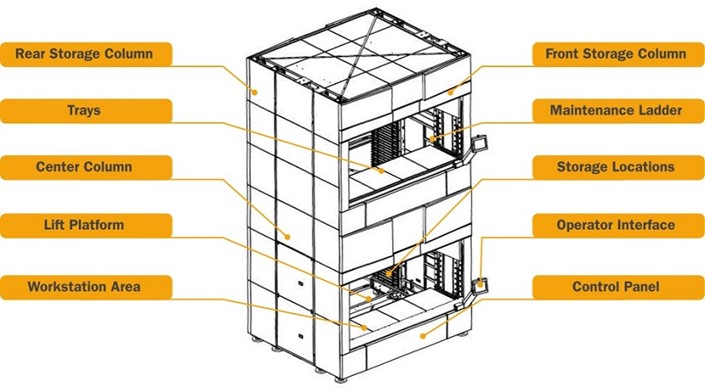

Cấu tạo của kho thông minh dạng Module
Kho thông minh dạng Module được cấu thành từ nhiều bộ phận cơ khí, điện – điều khiển và phần mềm được phối hợp để thực hiện quá trình lưu trữ và truy xuất hàng hóa. Tùy theo kích thước hàng, tải trọng, chiều cao nhà xưởng và yêu cầu vận hành, cấu hình của từng hệ thống có thể được thiết kế khác nhau.
Hệ thống khay lưu trữ
Khay là bộ phận trực tiếp chứa hàng hóa trong hệ thống VLM. Các khay được bố trí thành nhiều tầng trong kết cấu lưu trữ và có thể được thiết kế với kích thước, tải trọng phù hợp với từng loại sản phẩm. Việc sử dụng khay riêng cho từng vị trí giúp doanh nghiệp tổ chức hàng hóa theo mã sản phẩm, nhóm linh kiện, lô hàng hoặc các tiêu chí quản lý khác. Thông tin về khay và hàng hóa được liên kết với dữ liệu trên phần mềm để hỗ trợ xác định vị trí khi nhập hoặc xuất hàng.
Kết cấu lưu trữ theo chiều đứng
Kết cấu kho được bố trí theo chiều cao nhằm tận dụng không gian phía trên thay vì chỉ mở rộng diện tích mặt sàn. Các vị trí chứa khay được sắp xếp theo từng tầng và được cơ cấu nâng – hạ truy xuất khi có yêu cầu. Tùy thiết kế nhà kho, chiều cao hệ thống có thể được lựa chọn dựa trên chiều cao công trình, yêu cầu lưu trữ và đặc điểm của hàng hóa. Việc bố trí này giúp doanh nghiệp khai thác hiệu quả hơn không gian có sẵn mà vẫn duy trì khu vực thao tác ở vị trí phù hợp.
Cơ cấu nâng và đưa khay đến vị trí giao nhận
Cơ cấu nâng là thành phần đảm nhiệm việc di chuyển khay giữa các tầng lưu trữ và khu vực giao nhận. Khi hệ thống nhận lệnh xuất hàng, cơ cấu tự động xác định vị trí khay và đưa khay đến cửa giao nhận theo quy trình được thiết lập. Quá trình này giúp người vận hành không cần di chuyển trực tiếp vào khu vực lưu trữ để tìm và lấy từng khay hàng, đồng thời hỗ trợ kiểm soát trình tự truy xuất thông qua phần mềm điều khiển.
Khu vực giao nhận hàng hóa
Cửa giao nhận là vị trí người vận hành thực hiện thao tác lấy hoặc đưa hàng vào khay. Khu vực này có thể được thiết kế ở độ cao phù hợp với thao tác của người sử dụng và có thể kết hợp các thiết bị hỗ trợ như đèn báo, màn hình điều khiển, cảm biến hoặc cơ cấu an toàn tùy cấu hình. Đối với những hệ thống có yêu cầu về an toàn, khu vực giao nhận có thể được tích hợp các thiết bị như nút dừng khẩn cấp, cảm biến an toàn hoặc light curtain để hỗ trợ kiểm soát vùng thao tác.
Hệ thống điều khiển và phần mềm quản lý
Hệ thống điều khiển đảm nhiệm việc tiếp nhận lệnh, điều khiển cơ cấu nâng – hạ và phối hợp các thiết bị trong quá trình vận hành. Phần mềm quản lý lưu trữ thông tin về hàng hóa, khay, vị trí và trạng thái nhập xuất, đồng thời cung cấp giao diện để người vận hành theo dõi và thực hiện các tác vụ. Tùy kiến trúc hệ thống, kho thông minh dạng Module có thể được kết nối với WMS, WCS hoặc các hệ thống quản lý khác để trao đổi dữ liệu với hoạt động sản xuất và logistics của nhà máy.
Nguyên lý hoạt động của kho thông minh dạng Module
Quy trình vận hành của kho thông minh dạng Module có thể thay đổi theo cấu hình, nhưng về cơ bản hệ thống thực hiện chuỗi thao tác từ tiếp nhận hàng hóa, xác định vị trí, lưu trữ đến truy xuất khi có yêu cầu.
Bước 1: Tiếp nhận hàng hóa
Hàng hóa được đưa đến khu vực giao nhận của hệ thống. Người vận hành hoặc thiết bị kết nối có thể nhập thông tin sản phẩm, số lượng, mã hàng hoặc các dữ liệu cần thiết vào phần mềm quản lý.
Bước 2: Xác định vị trí lưu trữ
Dựa trên dữ liệu hàng hóa và các quy tắc được thiết lập, phần mềm xác định khay hoặc vị trí phù hợp. Các tiêu chí có thể bao gồm loại hàng, kích thước, tải trọng, tần suất xuất nhập hoặc trạng thái của các vị trí lưu trữ.
Bước 3: Đưa khay vào vị trí lưu trữ
Sau khi nhận lệnh, cơ cấu nâng – hạ và hệ thống vận chuyển khay đưa khay hàng đến vị trí được chỉ định. Trạng thái lưu trữ được cập nhật trên hệ thống quản lý.
Bước 4: Cập nhật dữ liệu tồn kho
Thông tin về sản phẩm, số lượng, khay và vị trí được ghi nhận trên phần mềm. Khi hàng hóa được lấy ra hoặc bổ sung, dữ liệu tồn kho có thể được cập nhật theo thao tác thực tế.
Bước 5: Nhận yêu cầu xuất hàng
Khi phát sinh yêu cầu lấy hàng, người vận hành hoặc hệ thống quản lý gửi lệnh đến kho. Phần mềm xác định khay chứa sản phẩm cần truy xuất dựa trên dữ liệu đã được lưu trữ.
Bước 6: Truy xuất và đưa khay đến khu vực giao nhận
Cơ cấu tự động di chuyển đến vị trí của khay và đưa khay đến cửa giao nhận. Người vận hành lấy sản phẩm theo yêu cầu, sau đó hệ thống cập nhật lại trạng thái của hàng hóa và khay. Quy trình này giúp giảm thời gian tìm kiếm hàng hóa, hạn chế việc nhân sự phải di chuyển giữa các vị trí lưu trữ và tạo ra dữ liệu tập trung cho hoạt động quản lý kho.
Tính năng của kho thông minh dạng Module
Quản lý hàng tồn kho theo thời gian thực
Kho thông minh dạng Module có thể kết nối dữ liệu giữa hàng hóa, khay lưu trữ và phần mềm quản lý. Các thông tin như mã sản phẩm, số lượng, vị trí và trạng thái nhập xuất được ghi nhận trên hệ thống, giúp người vận hành tra cứu thông tin mà không cần phụ thuộc hoàn toàn vào phương pháp ghi chép thủ công. Khi dữ liệu được cập nhật theo từng thao tác nhập hoặc xuất hàng, doanh nghiệp có thể theo dõi tình trạng tồn kho và xác định vị trí của từng nhóm sản phẩm nhanh hơn.
Tự động hóa quá trình lưu trữ và truy xuất
Cơ cấu nâng – hạ và hệ thống điều khiển đảm nhiệm việc đưa khay đến vị trí giao nhận theo lệnh được thiết lập. Nhân sự chủ yếu thực hiện thao tác tại khu vực giao nhận thay vì trực tiếp di chuyển vào khu vực lưu trữ để tìm hàng. Việc tự động hóa này đặc biệt hữu ích với những kho có số lượng mã hàng lớn, tần suất xuất nhập cao hoặc yêu cầu kiểm soát chặt chẽ vị trí của từng nhóm linh kiện.
Tối ưu vị trí lưu trữ
Phần mềm có thể sử dụng các quy tắc phân bổ vị trí dựa trên đặc điểm hàng hóa và yêu cầu vận hành. Với các hệ thống được thiết kế phù hợp, những nhóm hàng có tần suất xuất nhập cao có thể được bố trí tại các vị trí thuận tiện hơn cho quá trình truy xuất. Cách tổ chức này giúp doanh nghiệp sử dụng không gian lưu trữ có hệ thống và hỗ trợ giảm thời gian tìm kiếm, di chuyển trong quá trình lấy hàng.
Theo dõi và kiểm soát trạng thái hệ thống
Thông qua giao diện điều khiển, người vận hành có thể theo dõi trạng thái của hệ thống, các lệnh đang thực hiện và một số cảnh báo liên quan đến thiết bị. Tùy cấu hình, hệ thống có thể tích hợp cảm biến và các thiết bị an toàn để phát hiện trạng thái bất thường hoặc kiểm soát khu vực vận hành.
Phân quyền người sử dụng
Phần mềm quản lý có thể được thiết lập nhiều cấp độ truy cập tùy theo yêu cầu của doanh nghiệp. Ví dụ, người vận hành có thể thực hiện các thao tác nhập xuất hàng, trong khi cấp quản lý hoặc nhân sự kỹ thuật có quyền truy cập thêm vào các chức năng quản lý, cấu hình hoặc bảo trì.Việc phân quyền giúp kiểm soát người dùng và hạn chế những thao tác không phù hợp với vai trò của từng nhân sự.
Lợi ích của kho thông minh dạng Module trong nhà máy
Tận dụng hiệu quả không gian theo chiều đứng
Một trong những lợi ích chính của VLM là khả năng bố trí hàng hóa theo chiều cao. Thay vì mở rộng diện tích lưu trữ theo mặt sàn, hệ thống sử dụng nhiều tầng khay để khai thác không gian theo chiều đứng. Hiệu quả sử dụng không gian thực tế phụ thuộc vào chiều cao nhà kho, kích thước khay, tải trọng, loại hàng hóa và cấu hình hệ thống. Do đó, việc thiết kế cần được thực hiện dựa trên mặt bằng và nhu cầu lưu trữ thực tế thay vì sử dụng một tỷ lệ cố định cho mọi dự án.
Giảm thao tác thủ công
Người vận hành không cần trực tiếp đi tìm hàng trong toàn bộ khu vực lưu trữ. Khay chứa hàng được đưa tự động đến khu vực giao nhận, giúp giảm các thao tác di chuyển, nâng hạ và tìm kiếm lặp lại. Nhân sự có thể tập trung hơn vào kiểm tra hàng hóa, xử lý yêu cầu xuất nhập, giám sát hệ thống và xử lý các trường hợp cần can thiệp.
Hỗ trợ kiểm soát và truy xuất hàng hóa
Mỗi khay và vị trí lưu trữ có thể được quản lý bằng mã định danh trên phần mềm. Khi kết hợp dữ liệu sản phẩm với thông tin vị trí, doanh nghiệp có thể tra cứu hàng hóa theo mã sản phẩm, số lượng hoặc vị trí lưu trữ tùy cấu hình phần mềm. Điều này hỗ trợ quá trình kiểm kê, truy xuất và kiểm soát tồn kho, đặc biệt với các kho có nhiều mã linh kiện hoặc spare parts.
Phù hợp với nhiều loại hàng hóa
Khay lưu trữ có thể được thiết kế với kích thước và tải trọng khác nhau tùy theo yêu cầu của từng hệ thống. Nhờ đó, VLM có thể được ứng dụng cho nhiều nhóm hàng như linh kiện cơ khí, linh kiện điện tử, phụ tùng, dụng cụ sản xuất hoặc các sản phẩm cần quản lý theo từng mã. Đối với những hàng hóa có yêu cầu đặc biệt về nhiệt độ, độ ẩm, tải trọng hoặc điều kiện bảo quản, doanh nghiệp cần lựa chọn cấu hình và thiết bị phù hợp ngay từ giai đoạn thiết kế.
Hỗ trợ nâng cao an toàn vận hành
Khu vực lưu trữ được tách biệt với khu vực thao tác của người vận hành. Tùy cấu hình, hệ thống có thể tích hợp light curtain, cảm biến an toàn, hàng rào bảo vệ và nút dừng khẩn cấp để hỗ trợ kiểm soát khu vực vận hành. Các thiết bị an toàn cụ thể cần được lựa chọn dựa trên thiết kế máy, tiêu chuẩn áp dụng và yêu cầu của từng dự án.
Công nghệ IoT và AI trong kho thông minh dạng Module
IoT và thu thập dữ liệu
IoT có thể được tích hợp để kết nối cảm biến, thiết bị điều khiển và phần mềm quản lý. Dữ liệu từ hệ thống có thể bao gồm trạng thái thiết bị, vị trí khay, thông tin tồn kho hoặc các thông số vận hành tùy theo cấu hình. Việc tập trung dữ liệu giúp người vận hành theo dõi hệ thống trên một giao diện thống nhất và hỗ trợ quá trình phát hiện, xử lý các trạng thái bất thường.
AI và phân tích dữ liệu
Kho thông minh có thể tạo ra dữ liệu từ hàng hóa, tần suất xuất nhập và hoạt động của thiết bị. Khi có đủ dữ liệu và hệ thống phân tích phù hợp, AI và học máy có thể được sử dụng để nhận diện xu hướng, hỗ trợ dự báo nhu cầu hoặc phân tích hoạt động của kho. AI không phải thành phần bắt buộc của mọi hệ thống VLM. Việc tích hợp AI cần được cân nhắc dựa trên mục tiêu vận hành, chất lượng dữ liệu và bài toán thực tế của doanh nghiệp.
Khả năng tích hợp với hệ thống khác
Kho thông minh dạng Module có thể được thiết kế như một hệ thống độc lập hoặc tích hợp với các thiết bị và phần mềm khác trong nhà máy.
Tích hợp với WMS và ERP
Dữ liệu về hàng hóa, tồn kho, đơn hàng và vị trí lưu trữ có thể được trao đổi giữa kho và các hệ thống quản lý liên quan. Việc tích hợp cần được thiết kế dựa trên kiến trúc phần mềm, giao thức kết nối và yêu cầu dữ liệu của từng doanh nghiệp. Không nên mặc định rằng mọi hệ thống đều có thể kết nối trực tiếp với bất kỳ ERP nào. Khả năng tích hợp cần được đánh giá trong giai đoạn khảo sát và thiết kế.
Tích hợp băng tải và thiết bị vận chuyển
VLM có thể được kết nối với băng tải hoặc các thiết bị vận chuyển khác để tạo thành quy trình lưu chuyển hàng hóa liên tục giữa kho và các khu vực sản xuất, đóng gói hoặc xuất hàng. Tùy quy mô nhà máy, hệ thống cũng có thể kết hợp với AGV/AMR để vận chuyển hàng hóa giữa kho và các khu vực khác.
Tích hợp trong nhà máy thông minh
Khi kết nối kho tự động với các hệ thống sản xuất và logistics, dữ liệu về nguyên vật liệu, linh kiện, tồn kho và yêu cầu cấp hàng có thể được trao đổi giữa các công đoạn. Đây là cơ sở để xây dựng quy trình quản lý vật tư và lưu chuyển hàng hóa có mức độ tự động hóa cao hơn.
Những yếu tố cần cân nhắc khi triển khai kho thông minh dạng Module
Khả năng mở rộng và tính linh hoạt
Khi đầu tư kho thông minh dạng Module, doanh nghiệp cần xem xét nhu cầu lưu trữ hiện tại và khả năng mở rộng trong tương lai. Các yếu tố cần đánh giá gồm số lượng mã hàng, sản lượng nhập xuất, loại hàng, tải trọng, kích thước sản phẩm và diện tích có thể bố trí hệ thống. Thiết kế theo module có thể tạo điều kiện thuận lợi cho việc điều chỉnh hoặc mở rộng hệ thống, nhưng khả năng mở rộng thực tế vẫn phụ thuộc vào kết cấu, mặt bằng, thiết bị và cấu hình ban đầu.
Tương thích với cơ sở hạ tầng hiện có
Nếu doanh nghiệp đã có hệ thống quản lý kho, giá kệ hoặc thiết bị vận chuyển, cần khảo sát trước khả năng tái sử dụng và kết nối với hệ thống mới. Các yếu tố như tình trạng thiết bị, kích thước, tải trọng, tiêu chuẩn kỹ thuật và khả năng giao tiếp dữ liệu cần được đánh giá.
Trong một số trường hợp, việc cải tạo hệ thống hiện có có thể phù hợp hơn so với thay mới hoàn toàn; trong những trường hợp khác, đầu tư lại toàn bộ có thể giúp giảm các giới hạn do hệ thống cũ gây ra. Quyết định cần dựa trên khảo sát và phân tích tổng thể.
Bảo mật dữ liệu và phân quyền
Kho tự động có thể lưu trữ thông tin về hàng hóa, tồn kho, đơn hàng và hoạt động vận hành. Khi kết nối với mạng nội bộ hoặc các hệ thống quản lý khác, doanh nghiệp cần xem xét các yêu cầu về bảo mật ngay từ giai đoạn thiết kế. Các biện pháp như phân quyền người dùng, quản lý tài khoản, kiểm soát kết nối, sao lưu dữ liệu và giám sát hoạt động hệ thống có thể được áp dụng tùy theo yêu cầu.
Đào tạo và quản lý nhân sự
Tự động hóa không loại bỏ hoàn toàn vai trò của con người. Nhân sự vẫn cần được đào tạo để vận hành giao diện điều khiển, kiểm tra thiết bị, xử lý cảnh báo, thực hiện quy trình dừng khẩn cấp và xử lý các tình huống ngoại lệ. Đối với hệ thống có nhiều thành phần cơ khí, điện, điều khiển và phần mềm, doanh nghiệp cũng cần xây dựng kế hoạch bảo trì và hỗ trợ kỹ thuật phù hợp để duy trì hoạt động ổn định.
Bảo trì và phương án dự phòng
Các bộ phận như cơ cấu nâng, thiết bị điều khiển, cảm biến và hệ thống truyền động cần được kiểm tra, bảo trì theo yêu cầu của thiết bị và điều kiện vận hành. Đối với hệ thống có yêu cầu hoạt động liên tục, doanh nghiệp nên xác định các thành phần quan trọng, xây dựng quy trình xử lý sự cố, chuẩn bị linh kiện thay thế phù hợp và có phương án phục hồi dữ liệu khi cần thiết.
CNC-VINA cung cấp giải pháp kho thông minh dạng Module
Kho thông minh dạng Module là giải pháp kết hợp giữa kết cấu lưu trữ theo chiều đứng, khay hàng, cơ cấu tự động, hệ thống điều khiển và phần mềm quản lý. Khi được thiết kế phù hợp với loại hàng, tải trọng, lưu lượng nhập xuất và mặt bằng thực tế, hệ thống có thể hỗ trợ doanh nghiệp tối ưu không gian, giảm thao tác thủ công và nâng cao khả năng kiểm soát hàng hóa. Tùy nhu cầu, kho thông minh có thể được tích hợp với các giải pháp tự động hóa khác như hệ thống quản lý kho, băng tải, thiết bị loading/unloading, thiết bị nâng hạ và xe tự hành AGV để hình thành quy trình lưu chuyển hàng hóa đồng bộ trong nhà máy. Với kinh nghiệm triển khai các giải pháp tự động hóa và hệ thống cho nhà máy, CNC-VINA cung cấp giải pháp kho tự động theo yêu cầu thực tế, từ hệ thống lưu trữ, thiết bị handling đến các giải pháp điều khiển và quản lý.
Một số giải pháp có thể tham khảo:
