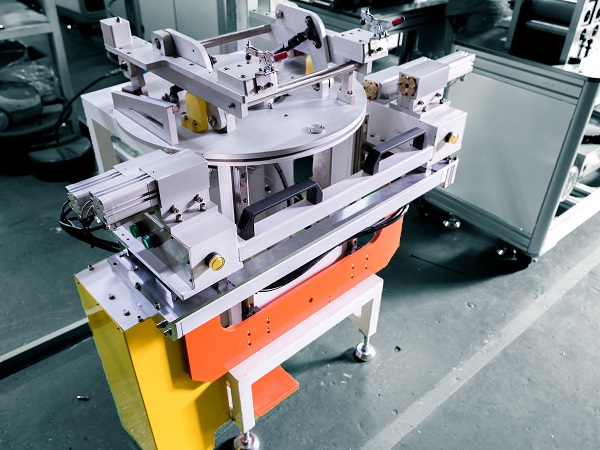

Đồ gá lắp ráp ghế xe ô tô

Đồ gá lắp ráp ghế xe ô tô là thiết bị hỗ trợ định vị, cố định và giữ các chi tiết trong quá trình lắp ráp, giúp người vận hành thực hiện công việc thuận tiện và chính xác hơn. Trong sản xuất, việc sử dụng đồ gá phù hợp góp phần chuẩn hóa thao tác, hạn chế sai lệch và duy trì tính đồng nhất giữa các sản phẩm. Tùy theo kết cấu và yêu cầu của từng loại ghế, đồ gá có thể được thiết kế với các cơ cấu định vị, kẹp giữ, xoay và hỗ trợ thao tác khác nhau. Bên cạnh yêu cầu về độ chính xác, Jig cũng cần đảm bảo tính thuận tiện, an toàn và khả năng vận hành ổn định trong môi trường sản xuất. Việc thiết kế và chế tạo đồ gá cần dựa trên đặc điểm sản phẩm cũng như quy trình lắp ráp thực tế. Trong bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về đồ gá lắp ráp ghế xe ô tô, từ thông số kỹ thuật, quy trình chế tạo đến những lợi ích khi ứng dụng trong sản xuất.

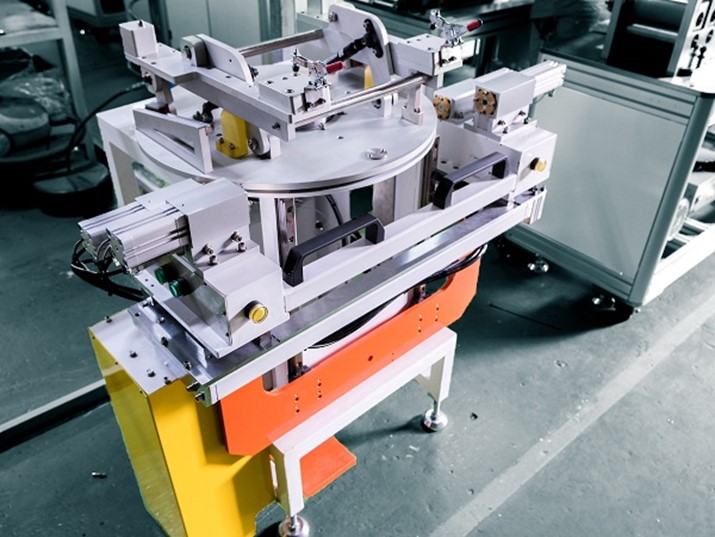

Tổng quan về đồ gá lắp ráp

Đồ gá (Jig) lắp ráp là một trong những giải pháp quan trọng và hiệu quả nhất để tăng năng suất và chất lượng trong quá trình sản xuất hàng loạt. Đây là một công cụ không thể thiếu trong các ngành công nghiệp như ô tô, điện tử, máy móc và nhiều ngành sản xuất khác. Trong bài viết này, chúng ta sẽ tìm hiểu về đồ gá (Jig) lắp ráp và tại sao nó lại là một phương pháp quan trọng trong việc sản xuất hàng loạt.

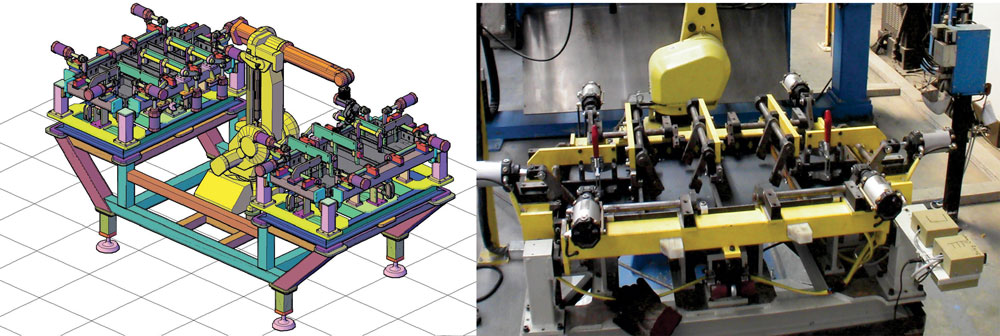

Định nghĩa của đồ gá lắp ráp

Đồ gá lắp ráp được dùng để thực hiện các mối lắp ghép các chi tiết lại với nhau để tạo thành các cụm lắp ráp hoặc sản phẩm. Người ta thường dùng các loại đồ gá lắp ráp như sau: để kẹp chặt các chi tiết cơ sở của đơn vị lắp ráp; để gá đặt chính xác các chi tiết lắp ráp; để tạo biên dạng của các chi tiết nắp ráp và để nén, ép khi lắp ráp có nhu cầu.

Đồ gá lắp ráp là loại đồ gá dùng để xác định vị trí và kẹp chặt chi tiết (hoặc bộ phận của sản phẩm) trong quá trình lắp ráp. Đồ gá lắp ráp được chia ra hai loại là đồ gá lắp ráp vạn năng và đồ gá lắp ráp chuyên dụng.

Tầm quan trọng của việc sử dụng đồ gá lắp ráp

Đồ gá lắp ráp vạn năng thường được dùng trong sản xuất đơn chiếc và hàng loạt nhỏ. Đó có thể là các bàn lắp ráp, khối V, ke gá, các loại kích và các loại chi tiết hoặc cơ cấu phụ khác như tấm lót, chêm, mỏ kẹp, bu lông v.v.

Bàn lắp ráp được chế tạo bằng gang, trên đó có các rãnh chữ T để gá đối tượng lắp. Bàn lắp ráp được đặt trên bệ cách mặt đất từ 100 đến 200 mi li mét và phải được điều chỉnh chính xác theo mặt phẳng nằm ngang.

Khối V và ke gá được dùng để gá các chi tiết cơ sở khi lắp ráp. Trên bề mặt định vị của khối V và ke gá, người ta gia công các lỗ thông suốt cho các bu long kẹp chặt.

Các loại kích được dùng để đỡ và nâng các vật nặng hoặc cồng kềnh.

Đồ gá lắp ráp chuyên dùng được sử dụng rộng rãi trong sản xuất hàng loạt lớn và hàng khối.

Nói chung dựa vào chức năng sử dụng, đồ gá lắp ráp có các chức năng chính:

Dùng để kẹp chặt chi tiết cơ sở khi lắp ráp: Đảm bảo cho các chi tiết cơ sở không bị xê dịch dưới tác dụng của các lực sinh ra trong quá trình lắp ráp. Ngoài ra còn cho phép nâng cao nâng suất lao động khi lắp ráp.

Dùng để gá đặt nhanh và chính xác đối tượng lắp ráp: Công nhân không phải mất thời gian để xác định vị trí chính xác của đối tượng lắp ráp, bởi vì chúng đã được định vị trên đồ gá đủ số bậc tự do cần thiết.

Thông số kỹ thuật của đồ gá lắp ráp ghế xe ô tô

Quy trình thiết kế, chế tạo và sử dụng đồ gá lắp ráp ghế xe ô tô

Quy trình thiết kế và chế tạo đồ gá lắp ráp ghế xe ô tô được thực hiện theo từng bước nhằm đảm bảo Jig phù hợp với sản phẩm, đáp ứng yêu cầu về độ chính xác và thuận tiện trong quá trình lắp ráp. Tùy theo đặc điểm sản phẩm và yêu cầu của dây chuyền, quy trình có thể bao gồm các bước chính sau:

• Thiết kế Jig: Dựa trên bản vẽ sản phẩm, yêu cầu kỹ thuật và phương án lắp ráp, kỹ thuật viên tiến hành thiết kế Jig phù hợp. Bản thiết kế xác định kích thước tổng thể, vị trí định vị, cơ cấu kẹp, cơ cấu xoay và các chi tiết tiếp xúc với sản phẩm. Thiết kế cần đảm bảo sản phẩm được định vị chính xác, cố định chắc chắn và thuận tiện cho người vận hành thao tác.
• Chế tạo Jig: Sau khi bản thiết kế được hoàn thiện, các chi tiết của Jig được gia công theo kích thước và dung sai yêu cầu. Tùy vào kết cấu và mục đích sử dụng, Jig có thể sử dụng các vật liệu phù hợp như thép, nhôm, nhựa kỹ thuật hoặc các vật liệu chuyên dụng khác. Các bộ phận sau khi gia công được lắp ráp thành một bộ Jig hoàn chỉnh.
• Kiểm tra và điều chỉnh: Jig sau khi chế tạo được kiểm tra kích thước, vị trí định vị, cơ cấu kẹp và khả năng vận hành. Sản phẩm mẫu được đưa vào Jig để kiểm tra độ chính xác khi lắp ráp, khả năng cố định và mức độ thuận tiện trong thao tác. Nếu phát hiện sai lệch hoặc điểm chưa phù hợp, Jig sẽ được điều chỉnh trước khi đưa vào sử dụng chính thức.
• Lắp ráp và chạy thử: Sau khi hoàn thiện và điều chỉnh, Jig được đưa vào công đoạn lắp ráp thử nghiệm. Người vận hành sử dụng Jig để kiểm tra thực tế các thao tác đặt sản phẩm, định vị, kẹp giữ và tháo sản phẩm. Giai đoạn này giúp đánh giá khả năng đáp ứng của Jig đối với quy trình lắp ráp thực tế và phát hiện những vấn đề cần cải tiến.
• Hoàn thiện và sản xuất hàng loạt Jig: Sau khi bộ Jig mẫu được chạy thử và xác nhận đáp ứng các yêu cầu kỹ thuật, thiết kế sẽ được hoàn thiện dựa trên kết quả thực tế. Các Jig sau đó được tiến hành gia công, lắp ráp hàng loạt để đáp ứng số lượng cần thiết cho dây chuyền sản xuất. Việc sản xuất theo thiết kế đã được kiểm chứng giúp đảm bảo tính đồng nhất giữa các bộ Jig.
• Bảo trì và bảo dưỡng: Trong quá trình sử dụng, Jig cần được kiểm tra và bảo dưỡng định kỳ để duy trì độ chính xác và khả năng vận hành ổn định. Các bộ phận như cơ cấu kẹp, chốt định vị, cơ cấu xoay và các chi tiết tiếp xúc với sản phẩm cần được kiểm tra tình trạng hao mòn, độ chắc chắn và khả năng hoạt động. Khi phát hiện các bộ phận bị mòn hoặc hư hỏng, cần tiến hành điều chỉnh hoặc thay thế kịp thời.

Lợi ích của đồ gá lắp ráp ghế xe ô tô trong sản xuất

Việc sử dụng đồ gá lắp ráp giúp chuẩn hóa quá trình định vị, cố định và lắp ghép sản phẩm, đồng thời hỗ trợ người vận hành thực hiện công việc thuận tiện và chính xác hơn. Một số lợi ích nổi bật gồm:

• Đồ gá giúp định vị và cố định sản phẩm tại đúng vị trí, hạn chế thời gian căn chỉnh thủ công trước khi thực hiện các thao tác lắp ráp. Đối với những sản phẩm có kích thước lớn, nhiều chi tiết hoặc trọng lượng cao, đồ gá kết hợp với cơ cấu nâng hạ, kẹp giữ và xoay sản phẩm giúp quá trình thao tác nhanh chóng và thuận tiện hơn.
• Các vị trí định vị và cơ cấu kẹp được thiết kế theo yêu cầu của sản phẩm, giúp hạn chế tình trạng đặt sai vị trí hoặc sai hướng của chi tiết. Nhờ đó, giảm nguy cơ phát sinh lỗi trong quá trình lắp ráp và hạn chế việc phải tháo ra điều chỉnh hoặc thực hiện lại công đoạn.
• Đồ gá được gia công theo kích thước và dung sai yêu cầu giúp kiểm soát chính xác vị trí của các chi tiết trong quá trình lắp ghép. Đặc biệt, với những sản phẩm có yêu cầu cao về vị trí, kích thước hoặc độ đồng tâm, đồ gá hỗ trợ duy trì độ chính xác theo tiêu chuẩn kỹ thuật.
• Việc sử dụng cùng một bộ đồ gá cho nhiều chu kỳ lắp ráp giúp tạo ra điều kiện định vị và thao tác tương đối đồng nhất giữa các sản phẩm. Điều này hỗ trợ doanh nghiệp kiểm soát chất lượng ổn định hơn giữa các sản phẩm và các lô sản xuất.
• Đối với các chi tiết có kích thước lớn hoặc trọng lượng cao, đồ gá có thể được kết hợp với cơ cấu nâng hạ, xoay hoặc kẹp giữ để hỗ trợ người vận hành. Nhờ đó, việc định vị và lắp ráp sản phẩm trở nên thuận tiện hơn, đồng thời giảm sự phụ thuộc vào thao tác thủ công.
• Đồ gá giúp cố định sản phẩm trong quá trình lắp ráp, hạn chế tình trạng sản phẩm bị dịch chuyển hoặc xoay ngoài ý muốn. Khi kết hợp với các cơ cấu kẹp và chốt cố định phù hợp, thiết bị góp phần tạo điều kiện làm việc an toàn và ổn định hơn cho người vận hành.
• Các vị trí định vị, kẹp giữ và thao tác trên đồ gá được thiết kế theo một quy trình cụ thể, giúp người vận hành dễ dàng thực hiện công việc theo cùng một trình tự. Đây cũng là cơ sở để doanh nghiệp chuẩn hóa công đoạn lắp ráp và triển khai sản xuất với số lượng lớn.
• Trong quá trình sử dụng, các bộ phận như chốt định vị, cơ cấu kẹp, cơ cấu xoay và chi tiết tiếp xúc với sản phẩm có thể được kiểm tra, điều chỉnh hoặc thay thế khi cần thiết. Bảo trì định kỳ giúp duy trì độ chính xác và khả năng hoạt động ổn định của đồ gá trong thời gian dài.

Đồ gá lắp ráp ghế xe ô tô là giải pháp hỗ trợ doanh nghiệp nâng cao tính ổn định và hiệu quả của công đoạn lắp ráp. Thiết bị giúp kiểm soát vị trí sản phẩm, hỗ trợ thao tác và tạo điều kiện để các công đoạn được thực hiện theo trình tự thống nhất. Khi được thiết kế và chế tạo phù hợp, đồ gá có thể đáp ứng các yêu cầu về độ chính xác, an toàn và khả năng sử dụng lâu dài. Việc kiểm tra, điều chỉnh và bảo dưỡng định kỳ cũng góp phần duy trì hiệu quả hoạt động của Jig trong quá trình sản xuất. Tùy theo yêu cầu của từng sản phẩm và dây chuyền, đồ gá có thể được tùy chỉnh về kết cấu, cơ cấu định vị và phương thức thao tác. Đây là một trong những giải pháp phù hợp để hỗ trợ chuẩn hóa quy trình và nâng cao hiệu quả lắp ráp trong sản xuất ghế xe ô tô được CNC VINA nghiên cứu và phát triển.
