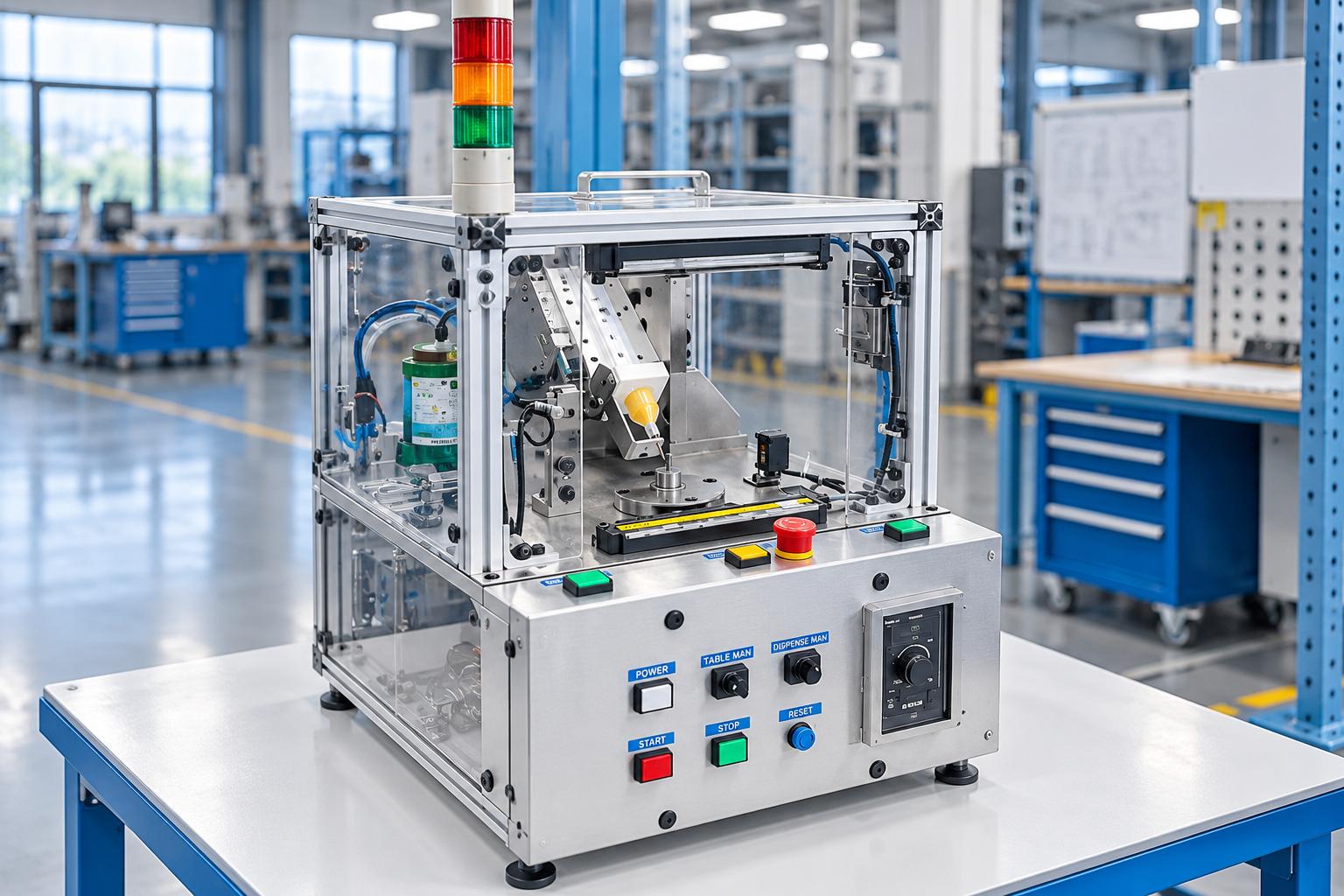

Máy bôi mỡ bánh răng bán tự động

Máy bôi mỡ bánh răng bán tự động do CNC VINA thiết kế và chế tạo được sử dụng để cấp mỡ lên các vị trí xác định của bánh răng trước công đoạn lắp ráp. Thiết bị kết hợp đồ gá định vị, cơ cấu quay chi tiết và bộ cấp mỡ bằng khí nén, giúp chuẩn hóa trình tự bôi mỡ và hạn chế thao tác thủ công. Người vận hành đặt bánh răng lên đồ gá, khởi động chu trình và lấy sản phẩm sau khi hoàn tất. Máy cho phép điều chỉnh áp suất, thời gian cấp mỡ và tốc độ quay theo yêu cầu của từng sản phẩm. Hệ thống cảm biến hỗ trợ nhận biết chi tiết và kiểm tra tín hiệu mỡ sau bôi, giúp doanh nghiệp kiểm soát công đoạn trong quá trình sản xuất.

Máy bôi mỡ bánh răng là gì?

Máy bôi mỡ bánh răng là thiết bị dùng để cấp mỡ bôi trơn lên vùng xác định của bánh răng trước lắp ráp. Máy kết hợp cơ cấu định vị, quay chi tiết và cấp mỡ nhằm kiểm soát vị trí bôi, trình tự thao tác và hỗ trợ kiểm tra sau bôi.

Vai trò của máy bôi mỡ bánh răng trong sản xuất

Trong công đoạn lắp ráp, việc bôi mỡ thủ công đòi hỏi người vận hành phải đồng thời giữ chi tiết, xác định vị trí bôi và đưa mỡ lên bề mặt bánh răng. Khi thực hiện liên tục, lượng mỡ và vị trí bôi có thể thay đổi giữa các sản phẩm do thao tác của từng người. Sử dụng máy tra mỡ bánh răng giúp doanh nghiệp chuẩn hóa quá trình này. Đồ gá giữ chi tiết tại vị trí xác định, cơ cấu quay tạo chuyển động cho bánh răng, trong khi đầu kim cấp mỡ theo chế độ đã thiết lập. Áp suất, thời gian cấp và tốc độ quay có thể điều chỉnh để phù hợp với đặc điểm sản phẩm.

Ngoài chức năng cấp mỡ, máy còn tích hợp cảm biến nhận biết sản phẩm và kiểm tra tín hiệu mỡ sau bôi. Hệ thống điều khiển hỗ trợ cảnh báo một số trường hợp thao tác không đúng trình tự, giúp người vận hành theo dõi trạng thái làm việc và hạn chế bỏ sót công đoạn.

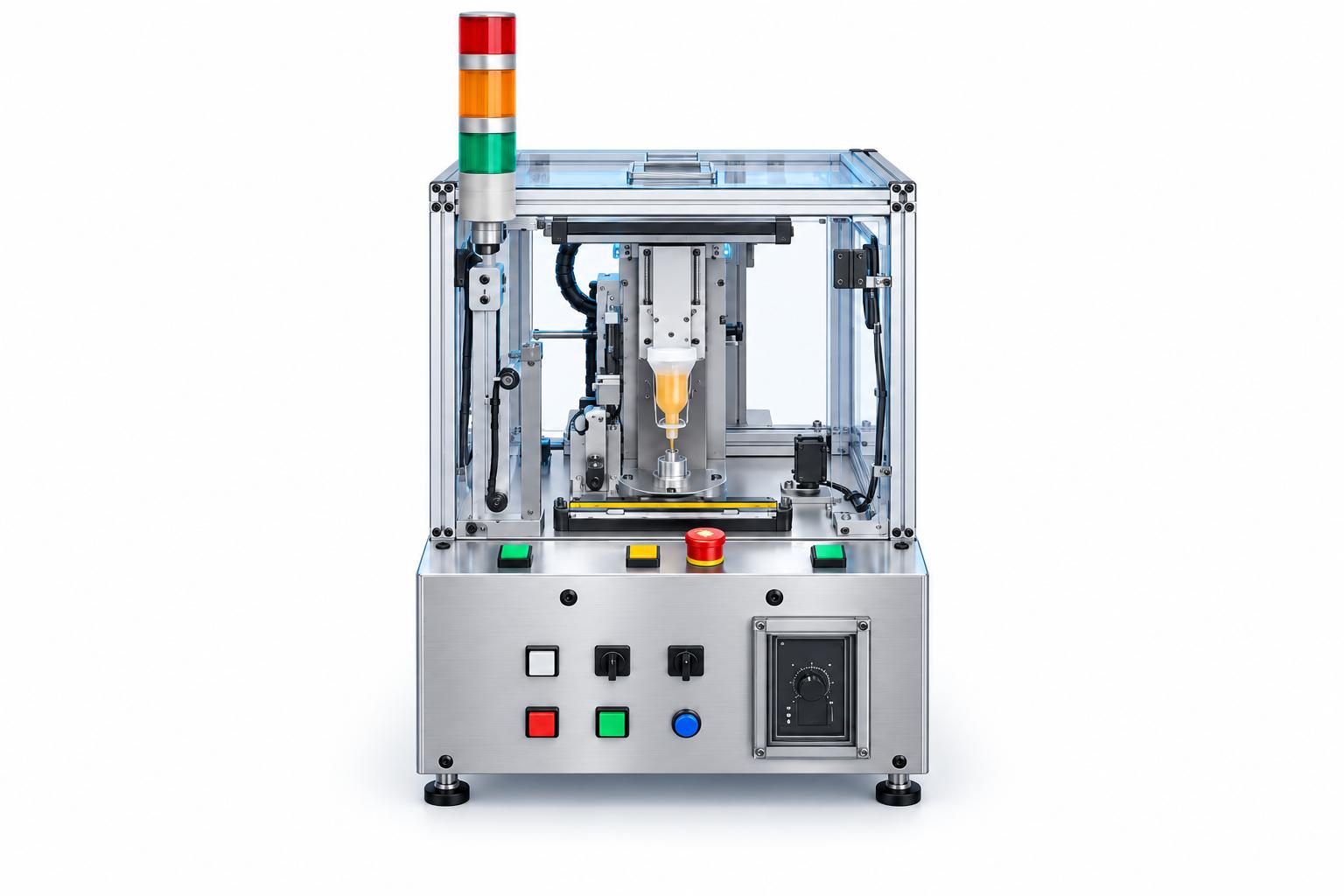

Đặc điểm nổi bật của máy bôi mỡ bán tự động

Máy bôi mỡ bán tự động CNC VINA kết hợp cơ cấu định vị, quay bánh răng và cấp mỡ bằng khí nén trong một trạm làm việc. Thiết bị cho phép điều chỉnh các thông số bôi mỡ theo đặc điểm sản phẩm, đồng thời tích hợp cảm biến để theo dõi trình tự vận hành và kiểm tra sau bôi. Các đặc điểm chính của máy gồm:

• Định vị bánh răng bằng đồ gá: Giữ chi tiết tại vị trí xác định, hỗ trợ duy trì khoảng cách giữa đầu kim và vùng cần bôi trong quá trình vận hành.
• Bôi mỡ kết hợp quay chi tiết: Động cơ tạo chuyển động quay cho bánh răng trong khi đầu kim cấp mỡ, giúp đưa mỡ đến vùng bôi theo chế độ đã thiết lập.
• Điều chỉnh chế độ cấp mỡ: Áp suất, thời gian cấp mỡ và tốc độ quay có thể thay đổi để phù hợp với loại mỡ và yêu cầu của từng sản phẩm.
• Di chuyển đầu bôi bằng khí nén: Xy lanh đưa đầu kim đến vị trí làm việc và rút về sau khi hoàn tất quá trình cấp mỡ.
• Kiểm tra tín hiệu mỡ sau bôi: Cảm biến thực hiện kiểm tra trong bước quay sau khi cấp mỡ, hỗ trợ phát hiện tình trạng có hoặc không có mỡ tại vị trí kiểm tra.
• Điều khiển và cảnh báo theo trình tự: Hệ thống tích hợp cảm biến sản phẩm, chế độ bằng tay và tự động, nút dừng khẩn cùng các chức năng cảnh báo khi thao tác không đúng trình tự.

Với các chức năng trên, máy tra mỡ bánh răng giúp doanh nghiệp giảm thao tác bôi mỡ trực tiếp bằng tay, chuẩn hóa quy trình và thuận tiện hơn trong việc kiểm soát công đoạn trước lắp ráp. Hiệu quả thực tế phụ thuộc vào đặc điểm bánh răng, loại mỡ và chế độ vận hành được thiết lập.

Cấu tạo và công nghệ của máy bôi mỡ bánh răng

Máy bôi mỡ bánh răng được thiết kế với các cụm cơ khí, khí nén và điều khiển phối hợp trong cùng một chu trình. Các bộ phận đảm nhiệm chức năng định vị, tạo chuyển động quay, cấp mỡ và kiểm tra tín hiệu sau bôi. Cấu hình cụ thể được lựa chọn theo đặc điểm chi tiết và yêu cầu của công đoạn sản xuất.

Đồ gá và cơ cấu quay bánh răng

Đồ gá có nhiệm vụ giữ bánh răng tại vị trí làm việc, tạo điều kiện để đầu kim tiếp cận đúng vùng cần bôi. Thiết kế đồ gá cần phù hợp với hình dạng chi tiết, bảo đảm khả năng định vị và thuận tiện cho thao tác đặt, lấy sản phẩm. Cơ cấu quay sử dụng động cơ kết hợp bộ giảm tốc và hệ thống đai truyền động giữa các puly. Bộ điều tốc cho phép thay đổi tốc độ quay để phối hợp với quá trình cấp mỡ. Khi thay đổi loại bánh răng, cần đánh giá lại đồ gá, vị trí đầu kim và khả năng quay của chi tiết.

Bộ cấp mỡ bằng khí nén và đầu kim

Bộ cấp mỡ sử dụng khí nén để đưa mỡ từ ống chứa qua đầu kim đến vị trí cần bôi trên bánh răng. Áp suất và thời gian cấp được điều chỉnh thông qua bộ điều khiển, kết hợp với tốc độ quay để thiết lập chế độ bôi phù hợp. Đầu kim được bố trí theo vùng bôi của sản phẩm. Kích thước đầu kim, đặc tính mỡ và điều kiện cấp ảnh hưởng đến lượng mỡ thực tế. Vì vậy, các thông số cần được xác định thông qua thử mẫu trước khi đưa thiết bị vào sản xuất.

Cụm nâng hạ đầu bôi

Cụm nâng hạ sử dụng xy lanh khí nén để di chuyển đầu kim đến vị trí bôi và đưa cụm này trở về sau khi hoàn tất quá trình cấp mỡ. Cơ cấu giữ ống và kim có bộ phận khóa nhằm cố định vị trí trong quá trình làm việc. Hành trình xy lanh và khoảng cách giữa đầu kim với bánh răng cần được thiết lập phù hợp. Điều này giúp đầu bôi tiếp cận vùng yêu cầu và hạn chế nguy cơ va chạm với chi tiết khi máy vận hành.

Hệ thống cảm biến và điều khiển

Hệ thống điều khiển phối hợp tín hiệu từ cảm biến sản phẩm, cảm biến mỡ và các cơ cấu chấp hành để thực hiện chu trình bôi mỡ. Cảm biến sản phẩm xác nhận bánh răng đã được đặt tại trạm trước khi khởi động. Sau khi cấp mỡ, máy tiếp tục quay chi tiết để cảm biến mỡ thực hiện kiểm tra và gửi tín hiệu kết quả. Thiết bị được trang bị các nút điều khiển, đèn và còi cảnh báo để hỗ trợ người vận hành theo dõi trạng thái làm việc. Hệ thống còn có nút dừng khẩn, che chắn và cảm biến bảo vệ vùng thao tác. Cảm biến mỡ thực hiện kiểm tra theo phạm vi nhận biết của cấu hình thiết bị, không thay thế phép đo định lượng mỡ hoặc đánh giá toàn bộ vùng phân bố. Những yêu cầu kiểm tra bổ sung cần được xác định khi thiết kế và thử nghiệm.

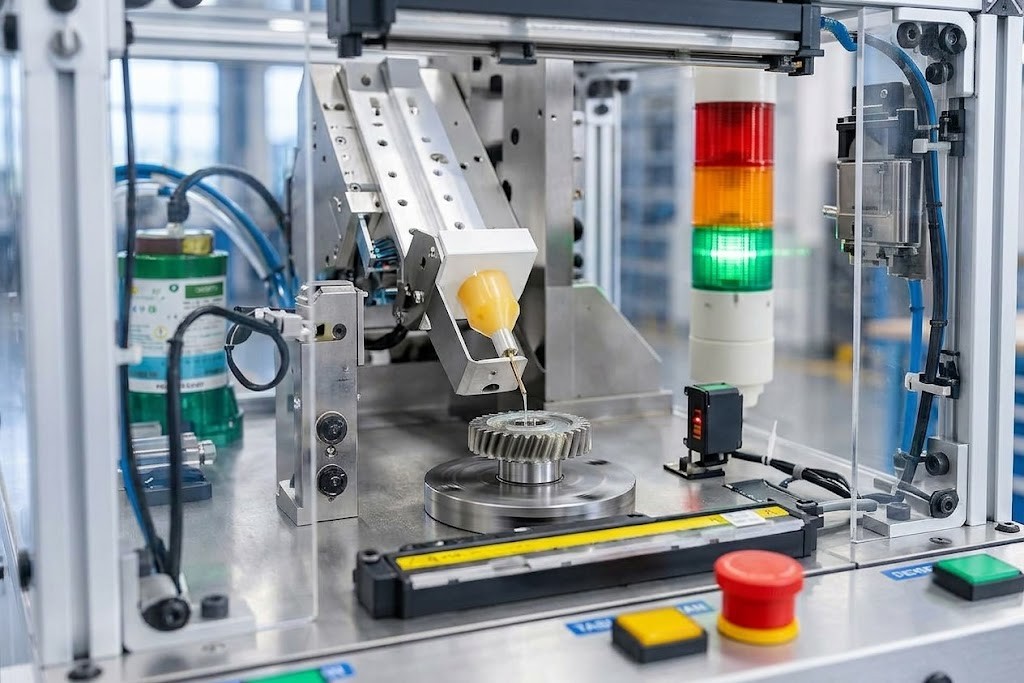

Nguyên lý hoạt động của máy tra mỡ bánh răng

Máy tra mỡ bánh răng bán tự động hoạt động theo trình tự kết hợp thao tác đặt, lấy sản phẩm bằng tay với quá trình cấp mỡ và kiểm tra do máy thực hiện. Hệ thống điều khiển phối hợp chuyển động của đầu kim, cơ cấu quay và bộ cấp mỡ để hoàn thành chu trình.

Quá trình vận hành gồm các bước:

1. Đặt bánh răng: Người vận hành đặt chi tiết lên đồ gá. Cảm biến xác nhận có sản phẩm tại vị trí làm việc.
2. Khởi động chu trình: Người vận hành nhấn đồng thời hai nút Start khi máy ở trạng thái cho phép hoạt động.
3. Đưa đầu kim và cấp mỡ: Xy lanh đưa đầu bôi xuống vị trí làm việc. Động cơ quay bánh răng đồng thời bộ cấp đưa mỡ qua đầu kim.
4. Kết thúc cấp mỡ: Bộ cấp ngừng hoạt động, xy lanh đưa đầu kim trở về vị trí ban đầu.
5. Kiểm tra sau bôi: Bánh răng tiếp tục quay để cảm biến kiểm tra tín hiệu mỡ. Hệ thống báo kết quả theo cấu hình điều khiển.
6. Lấy sản phẩm: Động cơ dừng, người vận hành lấy bánh răng ra khỏi đồ gá và chuẩn bị cho chu trình tiếp theo.

Ngoài chu trình chính, hệ thống có chức năng cảnh báo khi khởi động mà chưa đặt sản phẩm, yêu cầu bôi lại khi chưa lấy chi tiết ra hoặc đặt rồi lấy sản phẩm mà chưa thực hiện bôi. Các chức năng này giúp kiểm soát trình tự thao tác tại trạm. Phản hồi của hệ thống trong từng tình huống cần được xác nhận trong quá trình chạy thử và nghiệm thu.

Ứng dụng của máy bôi mỡ bánh răng trong sản xuất công nghiệp

Máy bôi mỡ bánh răng được sử dụng tại các công đoạn cần cấp mỡ bôi trơn lên chi tiết trước khi lắp ráp. Thiết bị phù hợp với bánh răng có thể định vị bằng đồ gá, vùng bôi tiếp cận được bằng đầu kim và yêu cầu quay chi tiết trong quá trình cấp hoặc kiểm tra mỡ.

Bôi mỡ bánh răng trước công đoạn lắp ráp

Đây là ứng dụng trực tiếp của thiết bị. Bánh răng được đặt lên đồ gá, thực hiện cấp mỡ tại vùng xác định và kiểm tra tín hiệu sau bôi trước khi chuyển sang công đoạn tiếp theo. Việc sử dụng máy giúp chuẩn hóa trình tự bôi mỡ, hạn chế phụ thuộc vào thao tác thủ công và hỗ trợ kiểm soát trạng thái sản phẩm tại trạm.

Ứng dụng trong sản xuất cơ cấu truyền động

Trong sản xuất các cụm truyền động nhỏ, công đoạn bôi mỡ có thể được bố trí trước khi bánh răng được lắp vào cụm cơ khí hoàn chỉnh. Sử dụng thiết bị cấp mỡ bánh răng giúp doanh nghiệp tổ chức công đoạn bôi mỡ riêng, xác định rõ vùng cần bôi và những bề mặt phải giữ sạch. Đồ gá, đầu kim và chế độ cấp được lựa chọn theo đặc điểm của chi tiết và yêu cầu lắp ráp.

Thiết kế cho các chi tiết quay khác

Nguyên lý kết hợp định vị, quay chi tiết và cấp mỡ có thể được xem xét khi thiết kế thiết bị cho các sản phẩm quay khác có nhu cầu bôi mỡ cục bộ. Tuy nhiên, mỗi loại chi tiết có hình dạng, vị trí bôi và yêu cầu kiểm tra khác nhau. Khả năng ứng dụng cần được đánh giá thông qua khảo sát sản phẩm, thiết kế đồ gá và thử nghiệm thực tế trước khi xác nhận phương án chế tạo.

Thông số kỹ thuật máy bôi mỡ bánh răng

Máy bôi mỡ bánh răng bán tự động CNC VINA sử dụng nguồn điện AC 220 V, kết hợp hệ thống khí nén để điều khiển đầu bôi và cấp mỡ lên sản phẩm. Thiết bị cho phép điều chỉnh áp suất, thời gian cấp mỡ và tốc độ quay bánh răng theo yêu cầu công đoạn. Bảng dưới đây thể hiện các thông số tham chiếu của cấu hình máy được giới thiệu.

Lưu ý: Áp suất khí cấp tổng và áp suất khí bơm mỡ là hai thông số khác nhau. Thời gian 3 giây là giá trị tham chiếu ghi trên bản vẽ, chưa bao gồm đầy đủ thời gian đặt, lấy và xử lý sản phẩm của người vận hành. Thông số thực tế cần được xác nhận theo cấu hình thiết bị và điều kiện sản xuất.

Những tiêu chí cần xem xét khi lựa chọn máy bôi mỡ bánh răng

Việc lựa chọn máy bôi mỡ bánh răng cần dựa trên đặc điểm sản phẩm, loại mỡ sử dụng và yêu cầu của công đoạn lắp ráp. Xác định đúng các yếu tố này giúp doanh nghiệp lựa chọn đồ gá, cơ cấu cấp mỡ và phương án kiểm tra phù hợp, đồng thời hạn chế điều chỉnh thiết kế khi đưa máy vào sản xuất.

Vị trí bôi mỡ và phương pháp định vị

Trước khi thiết kế máy, cần xác định vị trí cần bôi, bề rộng vùng bôi và những bề mặt không được dính mỡ. Hình dạng bánh răng cũng ảnh hưởng đến cách bố trí đồ gá, khả năng tiếp cận của đầu kim và chuyển động quay trong quá trình cấp mỡ. Đối với dây chuyền sử dụng nhiều loại bánh răng, doanh nghiệp cần đánh giá khả năng dùng chung đồ gá hoặc thiết kế đồ gá riêng cho từng nhóm sản phẩm. Phương án lựa chọn phải bảo đảm chi tiết được định vị phù hợp và thuận tiện cho thao tác đặt, lấy.

Loại mỡ và chế độ cấp mỡ

Đặc tính của mỡ ảnh hưởng trực tiếp đến khả năng cấp qua đầu kim và trạng thái mỡ trên bề mặt bánh răng. Vì vậy, loại mỡ sử dụng cần được xác định trước khi lựa chọn đầu kim và thiết lập các thông số vận hành. Áp suất, thời gian cấp và tốc độ quay phải được điều chỉnh dựa trên kết quả thử mẫu. Doanh nghiệp cũng cần xác định lượng mỡ mục tiêu, vùng phân bố và giới hạn mỡ dư để có cơ sở đánh giá chất lượng sau bôi.

Nhịp sản xuất và yêu cầu kiểm tra

Khi lựa chọn máy bôi mỡ bán tự động, doanh nghiệp cần xem xét nhịp sản xuất thực tế của dây chuyền. Thời gian hoàn thành một sản phẩm không chỉ bao gồm chu trình bôi mỡ mà còn có thao tác đặt, lấy và các bước xử lý liên quan. Bên cạnh đó, cần xác định rõ yêu cầu kiểm tra sau bôi. Cảm biến mỡ của cấu hình được giới thiệu hỗ trợ nhận biết tín hiệu mỡ tại vị trí kiểm tra, nhưng chưa xác nhận chức năng đo chính xác lượng mỡ hoặc đánh giá toàn bộ vùng phân bố. Những yêu cầu này cần được xem xét riêng khi lựa chọn phương án kiểm tra.

Hướng dẫn vận hành và bảo dưỡng máy bôi mỡ bánh răng

Máy bôi mỡ bánh răng cần được kiểm tra và bảo dưỡng định kỳ để duy trì hoạt động của hệ thống cơ khí, khí nén và điều khiển. Việc thực hiện đúng quy trình vận hành cũng giúp hạn chế các sự cố liên quan đến đầu kim, đồ gá và cảm biến trong quá trình sản xuất.

Kiểm tra trước khi vận hành

Trước khi khởi động, người vận hành cần kiểm tra nguồn điện, khí nén, lượng mỡ trong ống cấp, tình trạng đầu kim và vị trí đồ gá. Các cảm biến, nút điều khiển và cơ cấu bảo vệ phải ở trạng thái sẵn sàng theo hướng dẫn bàn giao. Khi thay đổi loại bánh răng hoặc mỡ bôi trơn, cần kiểm tra lại chế độ cấp và kết quả bôi trên sản phẩm mẫu trước khi tiếp tục sản xuất.

Bảo dưỡng các bộ phận của máy

Trong quá trình sử dụng, cần giữ sạch đầu kim, đồ gá và khu vực cảm biến để hạn chế ảnh hưởng đến khả năng cấp mỡ và nhận biết sản phẩm. Các bộ phận như xy lanh khí nén, đai truyền động, puly, vòng bi và động cơ cần được kiểm tra theo kế hoạch bảo dưỡng. Đồng thời, cần theo dõi tình trạng rò khí, hoạt động của nút dừng khẩn và các cơ cấu bảo vệ. Trước khi vệ sinh, căn chỉnh hoặc thay thế bộ phận, phải dừng máy và cô lập nguồn điện, khí nén theo quy trình an toàn. Không đưa tay vào vùng chuyển động khi thiết bị đang hoạt động.

Câu hỏi thường gặp về máy bôi mỡ bánh răng

Dưới đây là một số câu hỏi thường gặp khi doanh nghiệp tìm hiểu và lựa chọn máy bôi mỡ bánh răng bán tự động cho công đoạn lắp ráp.

Máy bôi mỡ bánh răng có tự động cấp và lấy sản phẩm không?

Cấu hình máy được giới thiệu sử dụng thao tác đặt và lấy bánh răng bằng tay. Máy tự thực hiện các bước bôi mỡ, quay kiểm tra và báo kết quả sau khi người vận hành khởi động chu trình. Nếu cần cấp và lấy sản phẩm tự động, doanh nghiệp có thể yêu cầu khảo sát phương án thiết kế bổ sung.

Máy tra mỡ bánh răng có điều chỉnh được lượng mỡ không?

Máy cho phép điều chỉnh áp suất và thời gian cấp mỡ để thiết lập chế độ bôi. Tuy nhiên, lượng mỡ thực tế còn phụ thuộc vào đặc tính mỡ, đầu kim và điều kiện vận hành. Cần thử nghiệm với sản phẩm thực tế để xác định thông số phù hợp.

Máy có thể sử dụng cho nhiều loại bánh răng không?

Có thể xem xét thiết kế máy cho nhiều loại bánh răng tùy theo hình dạng, kích thước và vị trí cần bôi. Một số sản phẩm có thể sử dụng chung đồ gá, trong khi những loại khác cần thay đổi đồ gá hoặc đầu kim. Khả năng sử dụng chung phải được xác nhận qua khảo sát và chạy thử.

Cảm biến mỡ có đo chính xác lượng mỡ sau bôi không?

Cấu hình được giới thiệu sử dụng cảm biến để kiểm tra tín hiệu mỡ sau bôi, chưa xác nhận chức năng đo trực tiếp lượng mỡ. Nếu công đoạn yêu cầu kiểm tra định lượng hoặc độ phân bố, cần xác định phương pháp kiểm tra bổ sung phù hợp.

Thời gian chu trình 3 giây có phải năng suất thực tế của máy không?

Không. Đây là thời gian chu trình tham chiếu ghi trên bản vẽ. Năng suất thực tế cần tính thêm thời gian đặt, lấy sản phẩm và các thao tác phụ tại trạm. Doanh nghiệp nên đánh giá nhịp làm việc trong điều kiện sản xuất dự kiến.

CNC VINA – Đơn vị thiết kế, chế tạo máy bôi mỡ bánh răng theo yêu cầu

Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo máy và hệ thống tự động hóa công nghiệp, CNC VINA cung cấp giải pháp máy bôi mỡ bánh răng theo đặc điểm sản phẩm và yêu cầu của từng công đoạn sản xuất. Thiết bị có thể được thiết kế về đồ gá, cơ cấu cấp mỡ, chuyển động quay và phương pháp kiểm tra nhằm phù hợp với điều kiện vận hành thực tế.

CNC VINA chú trọng khảo sát sản phẩm, xác định yêu cầu kỹ thuật và thử nghiệm trước khi hoàn thiện cấu hình thiết bị. Quá trình thiết kế hướng đến khả năng vận hành ổn định, thuận tiện cho người thao tác và phù hợp với cách bố trí dây chuyền của doanh nghiệp. Bên cạnh máy bôi mỡ bánh răng, CNC VINA còn cung cấp các giải pháp máy bôi keo, máy cấp keo và thiết bị tự động hóa theo yêu cầu. Nếu doanh nghiệp đang tìm kiếm máy tra mỡ bánh răng bán tự động hoặc cần thiết kế trạm bôi mỡ chuyên dụng, hãy liên hệ CNC VINA để được tư vấn phương án phù hợp. Quý khách có thể cung cấp bản vẽ, mẫu bánh răng, loại mỡ sử dụng và yêu cầu công đoạn để đội ngũ kỹ thuật đánh giá cấu hình. Việc xác định rõ các điều kiện này giúp lựa chọn phương án thiết kế và thử nghiệm sát với nhu cầu sản xuất.
