自動スピーカー振動板バリ取り機

機械式の自動スピーカー振動板バリ取り機のご紹介

自動スピーカー振動板バリ取り機は、スピーカー振動板のプレス成形・成型工程後に発生するバリを自動的に除去するため、CNC VINAが設計・製作した専用設備です。製品の位置決め用JIG、Robot Cylinder機構、打ち抜き金型、コンベア、各種センサーなどを組み合わせ、製品の供給、切断位置への搬送、バリ取り加工、加工後の製品排出までの一連の工程を自動で行います。

スピーカー振動板では、プレス成形や成型後に発生するバリを、後工程の加工や組立工程へ移行する前に除去する必要があります。手作業でバリ取りを行う場合、作業者が製品ごとに位置決めや加工を行う必要があり、切断位置や仕上がり品質が作業者の習熟度や作業方法に左右される場合があります。特に大量生産の現場では、バリ取り工程を自動化することで、製品の位置、加工手順、処理時間などを安定して管理し、生産工程全体の効率化と品質の安定化につなげることができます。

CNC VINA製 自動スピーカー振動板バリ取り機

CNC VINAのスピーカー振動板バリ取り機は、各製品のモデルおよび具体的な加工要件に応じて開発されています。機械構造はモジュール式で構成されており、製品供給エリア、搬送・ピックアップ機構、打ち抜き金型、搬送システムを連携させ、一連の自動加工サイクルを実現します。スピーカー振動板だけでなく、この原理は、金型によるバリ除去が求められる一部の射出成形樹脂製品への応用についても検討することが可能です。

自動スピーカー振動板バリ取り機とは？

自動スピーカー振動板バリ取り機は、プレス成形・成型工程後のスピーカー振動板に発生したバリや余分な材料を自動的に除去するための設備です。製品一つひとつを作業者がナイフや切断工具を使用して手作業で処理するのではなく、製品をあらかじめ設定された位置に合わせて切断金型へ搬送し、自動でバリ取り加工を行います。

基本的な加工サイクルは、JIG上で製品を受け取る工程から始まり、製品を供給位置まで搬送し、ピックアップ機構によってスピーカー振動板を打ち抜き金型へセットします。その後、バリを切断し、加工済みの製品を排出コンベアへ搬送します。各センサーは、製品の状態や各機構の位置を確認するため、必要な箇所に配置されており、所定の条件が確認された後に次の工程へ移行するよう制御されます。

本設備において重要となるのが、切断前の製品位置を正確に管理することです。高い形状精度が求められるスピーカー振動板では、製品と金型との相対位置を正確に合わせる必要があります。そのため、JIG、ピックアップ機構、打ち抜き金型は、各製品モデルに合わせて一体的に設計されています。

自動スピーカー振動板バリ取り機の構成

製品供給・搬送システム

プレス成形または成型工程が完了したスピーカー振動板は、専用JIGにセットされます。JIGはコンベア上を移動し、機械の製品供給位置まで搬送されます。JIGを使用することで、搬送中の製品の相対位置を安定して保持することができます。所定の位置に到達すると、システムが製品の状態を確認し、ピックアップ機構がスピーカー振動板を受け取り、打ち抜き加工エリアへ搬送します。加工完了後は、ピックアップ機構によって製品を取り出し、排出コンベアへ搬送します。その後、JIGは初期位置へ戻り、次の製品を受け取って次の加工サイクルへ移行することができます。

Robot Cylinder機構

Robot Cylinderは、製品を金型へ供給し、バリ取り加工後の製品を取り出す主要な搬送機構です。あらかじめ設定されたストロークに基づいて動作を制御することで、製品の投入・取り出しを安定した手順で行います。バリ取り機では、製品供給機構の位置精度が重要です。スピーカー振動板を打ち抜く際の位置ずれは、加工後の切断形状に直接影響するためです。そのため、Robot CylinderはJIGおよび各位置確認ポイントと連携し、スピーカー振動板を所定の加工位置へ正確に搬送できるよう設計されています。

バリ取り用打ち抜き金型

打ち抜き金型は、スピーカー振動板からバリを除去する直接的な加工を担う主要ユニットです。金型の形状は、各製品モデルの形状および除去対象となるバリの位置・形状に基づいて設計・製作されます。専用金型を使用することで、各加工サイクルにおいて同一の切断形状を繰り返し再現することができます。これにより、加工後の製品品質を安定させ、バリ取り状態の均一化につなげることが可能です。複数のスピーカー振動板モデルを扱う場合には、すべてのモデルに共通した固定構成を採用するのではなく、各製品に合わせて金型や製品保持機構を設計することができます。

センサーシステム

製品のピックアップ位置や切断位置には、製品の状態および位置を確認するための各種センサーが配置されています。これらのセンサーによる検知情報をもとに、機械は次の工程へ進むために必要な条件を確認します。特に、打ち抜き金型周辺ではセンサーによる状態確認が重要です。切断動作を開始する前に製品が所定の位置へ正確にセットされていることを確認することで、製品供給時の位置ずれによる加工不良の発生を抑制します。

空圧・制御システム

機械本体には、空圧機器および各種制御機器が配置されています。空圧システムは、製品の供給、ピックアップ、加工などに使用される各種空圧アクチュエータへエアを供給し、それぞれの動作を制御します。各機構は制御プログラムに基づいて連動し、製品受け取り → 位置決め → ピックアップ → バリ取り → 製品取り出し → 次サイクルへの移行という一連の動作を所定の順序で実行します。

自動スピーカー振動板バリ取り機の動作原理

本設備の動作プロセスは、作業者による直接的な操作を最小限に抑え、連続的に自動加工を行えるよう設計されています。

まず、プレス成形または成型工程を完了したスピーカー振動板をJIGにセットします。JIGは製品を保持した状態でコンベア上を移動し、機械の製品供給位置まで搬送します。JIGが所定の位置に到達すると、センサーが製品およびJIGの状態を確認し、制御システムからの信号によりピックアップ機構が動作を開始します。

Robot Cylinderはピックアップ機構を製品の取り出し位置まで移動させます。スピーカー振動板をJIGから取り出し、打ち抜き金型へ搬送します。この工程では、あらかじめ設定された基準位置に沿って製品を正確に位置決めし、製品と金型の切断形状との相対位置を適切に合わせます。

システムが切断に必要な条件を確認した後、打ち抜き機構が切断動作を実行します。所定の製品形状より外側にあるバリや余分な材料をスピーカー振動板から切り離し、必要な製品部分は設計された形状を維持します。

打ち抜き加工が完了すると、Robot Cylinderがスピーカー振動板を金型から取り出し、排出コンベアへ搬送します。バリ取り後の製品は次工程へ搬送され、JIGは初期位置へ戻って新しい製品を受け取ります。この一連の動作を、あらかじめ設定されたサイクルに従って繰り返し実行します。製品のピックアップ位置および切断位置に配置されたセンサーにより、システムは各工程の動作条件を監視し、製品が正しい位置にセットされていない状態で加工が実行されることを抑制します。

自動スピーカー振動板バリ取り機のメリット

バリ取り工程の自動化

本設備は、製品供給、金型への搬送、バリ取り加工、加工後の製品排出までの一連の手作業を自動化します。作業者は主に製品の供給、設備の稼働状況の確認、運転管理などを行い、製品一つひとつを直接加工する必要を軽減できます。

製品品質の均一化

打ち抜き金型は、要求される製品形状に合わせて製作され、同一の加工条件で繰り返し使用されます。製品を切断前に正確に位置決めすることで、各製品の切断位置や仕上がりを安定させ、手作業と比較して加工品質の均一化を図ることができます。

生産性の向上

製品の供給からバリ取りまでの加工サイクルを、制御プログラムに従って連続的に実行します。安定した処理速度を維持できるため、大量生産に対応する生産ラインや、製品1個あたりの作業時間を短縮したい工程への導入に適しています。

作業者の手作業への依存を低減

手作業によるバリ取りでは、切断結果が作業者の熟練度や作業状態に左右される場合があります。本設備では、JIG、ピックアップ機構、打ち抜き金型、センサーなどを組み合わせて主要工程を自動制御することで、作業者による直接的な操作への依存を低減します。

コンパクトな構造でラインへの組み込みが容易

本設備はアルミフレームを採用し、各機能ユニットを縦方向に配置した構造となっています。これにより、比較的コンパクトな設備構成を実現し、生産エリア内への設置や、前後工程の供給・搬送システム、既存の生産ラインとの接続にも対応しやすい構造となっています。

自動スピーカー振動板バリ取り機の技術的特徴

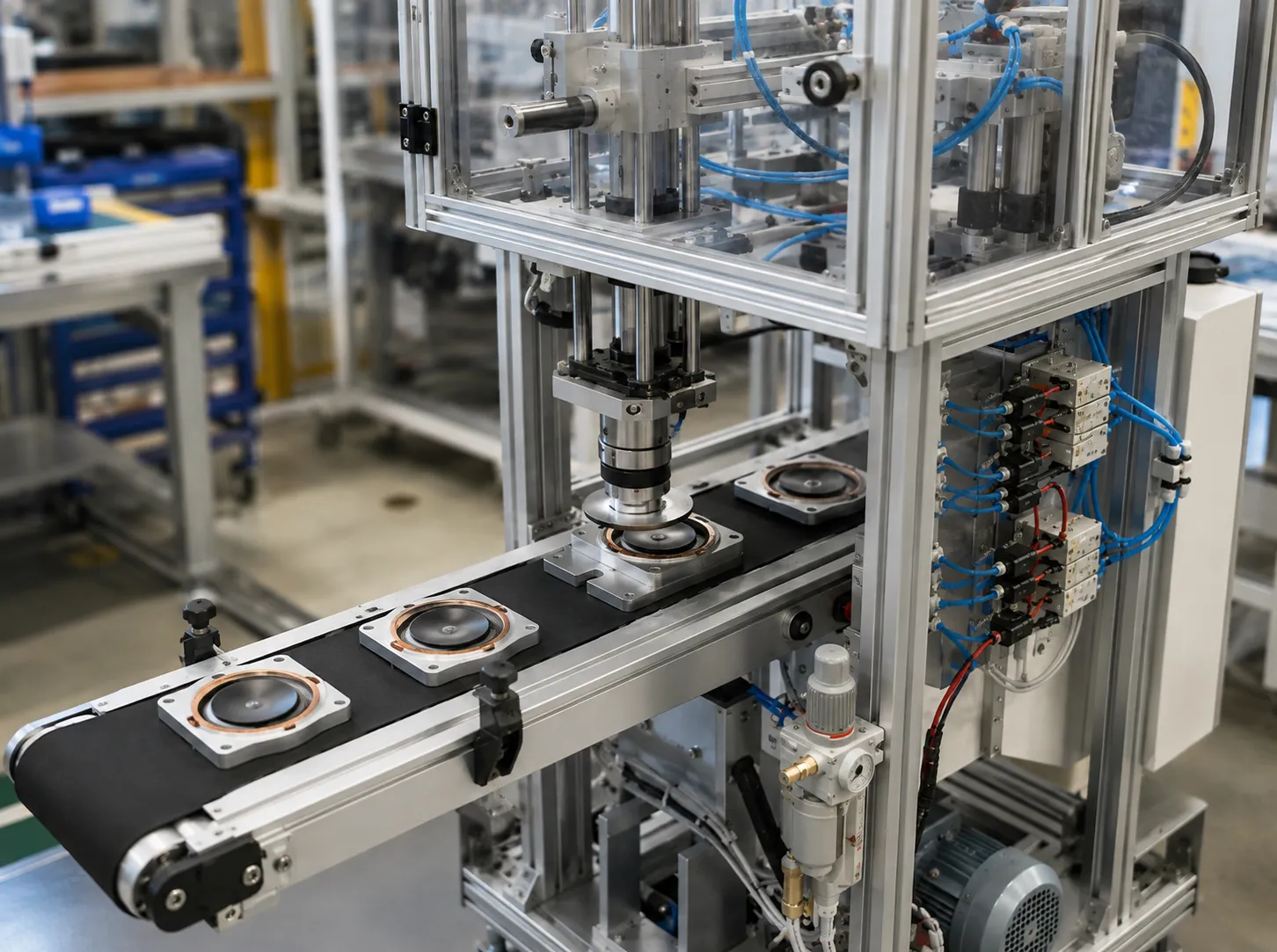

成型工程後のスピーカー振動板は、JIGへセットされた後、コンベアによってピックアップ位置まで自動搬送されます。製品の取り出しが完了すると、JIGは自動的に初期位置へ戻り、次の製品を受け取る動作を行います。3点移動機構には高精度なRobot Cylinderを採用しており、製品を打ち抜き金型へ自動供給するとともに、加工完了後の製品を金型から取り出し、排出コンベアへ搬送します。これにより、製品の供給、位置決め、バリ取り、排出までの一連の工程を効率的かつ安定して自動化することができます。

主な特長

自動スピーカー振動板バリ取り機は、コンパクトな構造を採用しており、省スペース化が求められる生産現場への設置に適しています。打ち抜き金型とRobot Cylinder機構を組み合わせ、製品の供給および位置決めを高精度で行うことで、設計された形状に沿ったバリ取り加工を迅速かつ安定して実施します。製品のピックアップ位置および切断位置にはセンサーを配置し、加工サイクルを開始する前に製品の状態や位置を確認することで、位置ずれを抑制し、加工後の製品品質の均一化に貢献します。

CNC VINAでは、各製品モデルの要求仕様に合わせて設備を設計・製作しており、製品の特性や生産ラインの実際の運用条件に応じて、製品供給機構、JIG、切断金型などを柔軟にカスタマイズすることが可能です。バリ取り工程を自動化することで、作業時間を短縮し、手作業への依存を低減するとともに、生産性の向上を実現します。また、加工条件や製品位置を安定して管理することで、生産工程における製品品質の安定化にもつながります。

自動スピーカー振動板バリ取り機を導入する意義

自動スピーカー振動板バリ取り機を導入することで、プレス成形・成型工程後に発生するバリの処理など、従来作業者の手作業に大きく依存していた工程を自動化することができます。作業者が製品を一つずつ取り出し、位置決めしてバリを切断するのではなく、設備が製品供給、金型への搬送、設計形状に沿った切断、加工後の製品搬送までを順番に自動で行います。位置決め機構、Robot Cylinder、各種センサーによって加工サイクルを制御することで、処理時間を安定させ、大量生産が求められる生産ラインにも対応しやすくなります。

生産性の向上に加えて、切断品質の安定化も本設備を導入する重要なメリットの一つです。打ち抜き金型は各スピーカー振動板モデルの形状に合わせて設計され、JIGと組み合わせることで、切断前の製品位置を適切に保持します。このような構成により、手作業によって生じる可能性のある位置ずれや加工ばらつきを抑制し、同一ロット内における製品品質の均一化に貢献します。

さらに、手作業の工程を減らすことで、バリ取り工程に必要な作業者数への依存を低減し、人的リソースをより効率的に活用することが可能です。これにより、生産ライン全体をより自動化・連続化された工程へ移行するための基盤を構築できます。

CNC VINAが設計・製作する自動スピーカー振動板バリ取り機の特長

CNC VINAが設計・製作する自動スピーカー振動板バリ取り機は、すべてのモデルに共通した固定仕様を適用するのではなく、各製品および生産工程の実際の要求に基づいて開発されています。スピーカー振動板のサイズ、形状、バリの位置、加工条件などを考慮し、JIG、打ち抜き金型、製品供給・ピックアップ機構、搬送システムを一体的に設計することで、切断前に製品を正確な位置へセットできる構成を実現します。このような柔軟な設計アプローチにより、各生産ライン固有の要求に対応できるほか、同様の加工特性を持つ一部の射出成形樹脂製品への応用についても検討することが可能です。

本設備は、バリ取り工程全体の自動化を基本として設計されており、コンベアがJIGおよび製品の搬送を担当し、Robot Cylinderが製品のピックアップ、打ち抜き金型への供給、加工後の製品取り出しを行います。各工程の重要な位置にはセンサーを配置し、製品の状態や位置を確認することで、必要な条件が満たされた場合にのみ次の工程へ移行するよう制御します。また、機械フレームにはアルミフレームを採用し、各機構ユニットおよび空圧システムを機械内部にコンパクトに配置することで、安定した稼働と既存の生産ラインへの組み込みやすさを両立した専用設備を構成しています。

自動スピーカー振動板バリ取り機は、スピーカー振動板をはじめ、同様のバリ取り工程を必要とする一部の射出成形樹脂製品の生産工程にも活用できる専用自動化設備です。自動化による安定した加工、高精度な位置決め、繰り返し加工による品質の均一化に加え、生産サイクルの効率化にも貢献します。こうした設備の導入により、電子部品や各種組立製品の生産現場における作業負担の軽減、生産性の向上、品質の安定化を実現し、生産工程全体の自動化を促進することができます。

---
