洗濯機の技術仕様とエンジンの詳細

エンジン細部の洗浄機を操作する

エンジン部品洗浄機は、高圧洗浄液の噴射、清水によるすすぎ、エアブローによる乾燥を組み合わせた自動洗浄工程を採用しています。治具システムにより洗浄中に部品を回転させることで、均一な洗浄を実現し、生産効率の向上に貢献します。

エンジン部品洗浄機の作業工程：

ステップ1： エンジン部品を作業員が洗浄室内に投入し、専用治具に固定します。運転中は治具によって部品を連続回転させることで、洗浄液が製品表面のさまざまな箇所に均一に接触します。

ステップ2： 洗浄液はろ過システムを通して循環され、高圧で噴射ノズルから部品に噴射されます。洗浄液の作用により、部品表面に付着した油脂、ほこり、汚れ、残留物などを除去します。

ステップ3： メイン洗浄工程の後、製品を薬品を含まない清水ですすぎ、表面に残った洗浄液を除去します。

ステップ4： 洗浄サイクルの最後に、エアブローシステムによって製品を乾燥させます。表面に付着した水分や湿気を除去した後、製品を洗浄機の外へ搬出します。

一連の工程はプログラムによって設定・制御することができ、製品ごとに均一で安定した洗浄工程を実現します。

エンジン部品洗浄機に搭載された統合システム

エンジン部品洗浄機には、洗浄効果の向上、洗浄液の節約、運転工程の最適化を目的としたさまざまな補助システムが搭載されています。循環ろ過システム、回転治具、加熱システム、エアブロー乾燥システム、オイルミスト回収システムなどの各機構を連携させることで、工業生産の要求に対応します。

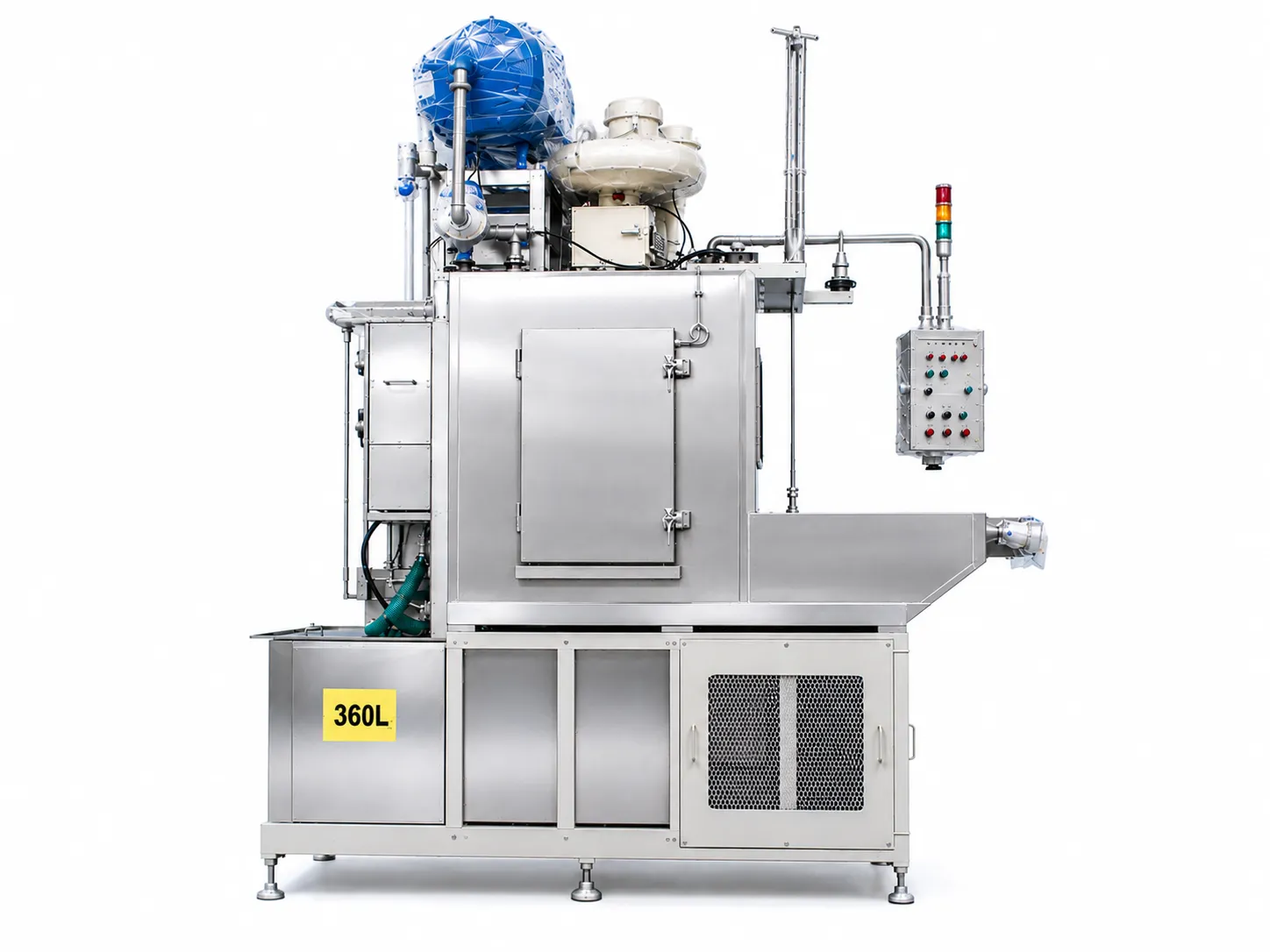

エンジン部品洗浄機 2

洗浄液のろ過・循環システム

本機の重要な構成要素の一つが、洗浄液のポンプ・ろ過システムです。本機には3バッグ式のフィルターシステムと、オイルスキマー（Oil Skimmer）が搭載されています。

洗浄工程では、油分や異物を洗浄液から分離してから、洗浄液を再びスプレーシステムへ循環させます。この構造により、油によるフィルターの目詰まりを抑制し、洗浄性能を維持するとともに、洗浄液の交換量を削減できます。

また、フィルターの点検・交換を容易に行える構造を採用しています。フィルターの目詰まりを自動で警告する機能も備えており、オペレーターが適切なタイミングでメンテナンスを行うことで、安定した生産をサポートします。

回転治具によるエンジン部品の均一洗浄

本機には、製品の形状やサイズに合わせたエンジン部品洗浄用の専用治具を搭載できます。洗浄サイクル中、治具が部品を確実に保持しながら連続回転させます。

これにより、洗浄液やエアブローが製品のさまざまな箇所に届きやすくなり、手作業では洗浄が難しい部分まで効率的に洗浄できます。また、部品の回転動作を自動化することで、作業者による直接的な作業を削減し、各洗浄サイクルにおける洗浄品質の安定化にもつながります。

治具は製品ごとにカスタマイズすることができ、それぞれの生産ラインの要求に合わせた設計が可能です。

温水洗浄への対応

工程上の要求に応じて、エンジン部品洗浄機にはヒーターを追加し、洗浄工程で温水を使用することができます。選択する仕様により、約70℃までの温水洗浄に対応可能です。

温水を使用することで、部品表面に付着した油脂や汚れに対する洗浄効果を高めることができます。特に、油分の付着量が多い製品や、より高い洗浄性能が求められる製品に適した仕様です。

加熱温度や加熱方式は、製品の材質、使用する洗浄液、必要な洗浄条件などに応じて適切に選定する必要があります。

自動エアブロー乾燥システム

洗浄・すすぎ工程が完了した後、製品はエアブローシステムによって乾燥されます。エアブローによって製品表面や各部に残った水分を吹き飛ばします。

乾燥工程を洗浄機内に組み込むことで、製品を別の設備へ移動させる必要を減らし、処理時間と手作業を削減できます。洗浄・乾燥後の製品をそのまま組立工程へ搬送する必要がある生産ラインにも適しています。

オイルミスト回収システム（Mist Collector）

洗浄工程では、特に高温の洗浄液や高圧スプレーを使用する場合、機械内部にオイルミストや蒸気が発生することがあります。オイルミスト回収装置（Mist Collector）は、運転中に発生するオイルミストや蒸気を回収・処理します。

これにより、生産エリアへのオイルミストの拡散を抑え、作業環境の改善と、よりクリーンな工場環境の維持をサポートします。

2種類の柔軟な運転モード

本機には、自動運転モードと手動運転モードの2種類の運転モードが搭載されています。

自動運転モードでは、オペレーターが製品を所定の位置にセットし、プログラムを選択して運転を開始します。洗浄、すすぎ、エアブロー乾燥、サイクル終了までの各工程を、あらかじめ設定された順序に従って自動的に実行します。

手動運転モードでは、各機構の動作確認や、設備の設定・点検・メンテナンス時に必要な操作を個別に行うことができます。

操作ボタンおよび表示はベトナム語に対応しており、作業者が設備の状態を確認しながら、操作や警告への対応を容易に行えるよう設計されています。

エンジンディテール洗浄機の優れた機能

エンジン部品洗浄機は、工業生産環境で効率的な洗浄と安定した運転を実現するため、さまざまな機能を備えています。各システムを一体化することで、洗浄性能の向上、洗浄液の節約、省人化、安全性の向上を実現します。

- 水と混合した洗浄液を使用してエンジン部品を洗浄します。仕様に応じてヒーターを追加し、約70℃の温水洗浄にも対応できます。組立工場へ搬送する前の部品供給工程などで使用できます。

- エンジン部品用の専用治具を搭載し、洗浄・エアブロー乾燥のサイクル中に部品を連続回転させることで、効率的な洗浄を実現し、作業者の負担と人件費を削減します。

- ポンプ・ろ過システム、3バッグ式フィルター、オイルスキマー（Oil Skimmer）を組み合わせることで、油によるフィルターの目詰まりを抑制し、洗浄液を効率的に循環利用できます。フィルターの交換も容易に行える構造で、機械の運転中にフィルターを交換できる仕様にも対応可能です。また、フィルターの目詰まりを自動的に警告する機能により、安定した運転をサポートします。

- エアブローシステムにより、洗浄後の部品を機械内部で自動乾燥できます。オイルミスト回収装置（Mist Collector）により、オイルミストの拡散を抑制し、作業者の健康と周辺環境に配慮した作業環境をサポートします。

エンジン部品洗浄機の用途

エンジン部品洗浄機は、組立工程へ移行する前や次の生産工程へ搬送する前に、部品を洗浄する必要があるさまざまな工程で使用できます。

• 自動車・二輪車のエンジン部品の洗浄
• 加工後の機械部品の洗浄
• 金属部品に付着した油脂・油分の除去
• 組立工程前の部品洗浄
• CNC加工後の製品洗浄
• 品質検査前の部品洗浄
• 工業生産・組立ラインへの導入

エンジン部品洗浄機は、工業生産における洗浄工程の自動化と生産性向上を目指す企業に適した設備です。高圧洗浄システム、洗浄液のろ過・循環システム、Oil Skimmer、回転治具、加熱システム、エアブロー乾燥、Mist Collectorを組み合わせることで、安定した均一洗浄を実現し、手作業を大幅に削減できます。

また、製品の形状やサイズ、生産ラインの仕様に合わせて設備をカスタマイズし、他の自動化設備と連携させることも可能です。適切な仕様・構成を選定することで、洗浄効率の向上、洗浄液の節約、省人化を実現し、実際の生産工程に適した洗浄システムを構築できます。

エンジン部品洗浄機やその他の自動化された機械加工設備について詳しく知りたい方は、ぜひCNC VINAまでお問い合わせください。お客様の製品や生産ラインに適した設備について、詳しいご提案とお見積りをご案内いたします。
