マスクストラップ自動溶接機

自動マスク耳ひも溶着機は、医療用マスクの生産ラインにおいて重要な役割を担う先進的な自動化設備です。高度な技術と自動化機能を備え、マスク本体に耳ひもを高精度かつ高速、安定的に取り付けるよう設計されています。これにより、生産性を向上させるだけでなく、製品品質の均一化を実現し、医療・産業分野における厳しい品質要求にも対応できます。特に、世界的にマスク需要が高まる中、マスクメーカーにとって効率的な生産体制を構築するための有効なソリューションです。では、企業が自動マスク耳ひも溶着機への投資を検討する際、どのような特徴に注目すべきなのでしょうか。本記事では、CNC VINAとともに本設備の主な特徴をご紹介します。

自動マスク耳ひも溶着機とは？

自動マスク耳ひも溶着機は、マスク本体の成形・カット工程が完了した後、マスク本体の両側に耳ひもを取り付けるための自動化設備です。本機は超音波溶着技術を使用して耳ひもとマスク素材を接合し、耳ひもの溶着工程における手作業を大幅に削減します。設備構成に応じて、耳ひもの自動供給、長さ調整、溶着位置の位置決め、マスク本体の両側への同時溶着などを自動で行うことができ、生産工程の高速化と安定化に貢献します。

医療用マスクの生産ラインでは、耳ひも溶着機を単体設備として使用することも、マスク本体溶着機、自動ワーク供給システム、搬送コンベヤなどと組み合わせて自動生産ラインを構築することも可能です。自動供給システムを搭載した構成では、成形されたマスク本体を作業員が手作業で供給することなく、耳ひも溶着位置まで直接搬送できます。これにより、直接作業に必要な人員を削減するとともに、溶着位置の均一性を維持し、生産ライン全体の生産性向上につなげることができます。

現在、自動マスク耳ひも溶着機は、単体で稼働する設備から複数のモジュールを組み合わせた統合システムまで、さまざまな構成で設計することが可能です。生産量、マスクの種類、製品サイズ、工場の設置スペースなどに応じて、適切な設備構成を選択できます。耳ひも溶着工程の自動化を検討している企業にとって、需要の増加に合わせて生産ラインを段階的に拡張できる柔軟なソリューションです。

自動マスク耳ひも溶着機のメリット

自動マスク耳ひも溶着機は、マスク本体への耳ひもの取り付け工程を自動化することで、手作業を削減し、安定した生産量を維持することを目的として開発されています。手作業による耳ひもの溶着と比較して、自動化設備では、あらかじめ設定されたプログラムに従って連続的に作業を行うことができ、溶着位置や耳ひもの長さも設定値に基づいて制御できます。

大量生産を行う企業にとって、耳ひも溶着工程の自動化は、直接作業を行う人員への依存を軽減するとともに、手作業によって発生する可能性のある製品ごとのばらつきを抑えることにもつながります。さらに、マスク本体溶着機やワーク供給システムと組み合わせることで、耳ひも溶着機を自動マスク生産ラインの一つのモジュールとして組み込むことができます。

本機は比較的コンパクトなモジュール構造を採用しており、既存の生産システムへの設置、運用、統合をスムーズに行うことができます。CNC-VINAでは、24時間365日の技術サポートと12か月間の保証を提供しており、設備導入から生産現場での運用まで、企業のお客様を継続的にサポートします。

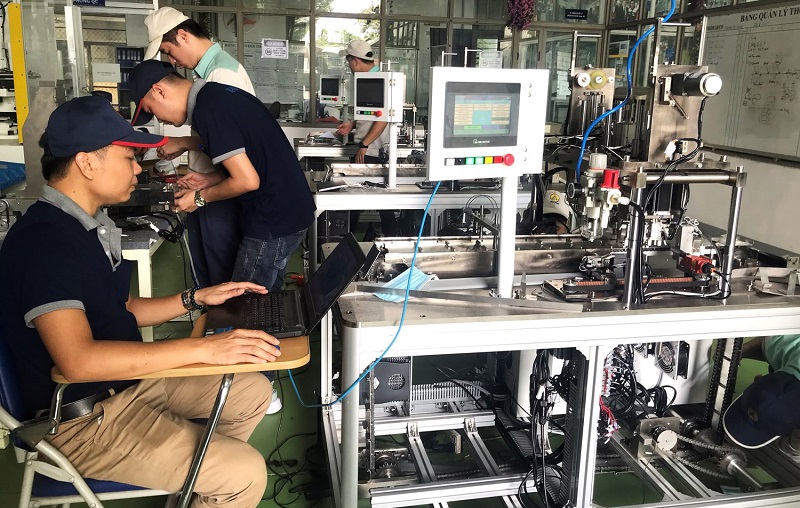

CNC-VINA自動マスクストラップ溶接機

自動マスク耳ひも溶着機の主な特長

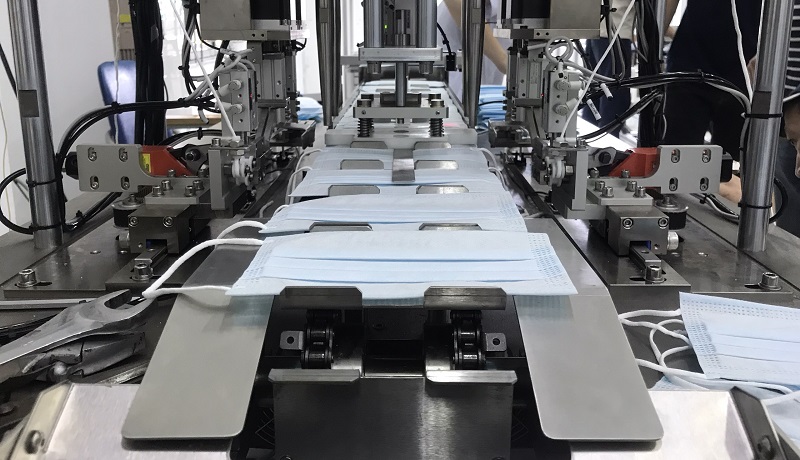

両側の耳ひもを自動溶着

本機は、1回の動作サイクルでマスク本体の両側に耳ひもを自動で溶着することができます。外付け式の耳ひも溶着構成は、製品のサイズや技術的要件に応じて、大人用マスクや子ども用マスクなど、さまざまな製品に対応できます。

自動ステップ送りコンベヤ

コンベヤシステムは、あらかじめ設定されたステップ動作に従って、マスク本体を溶着位置まで搬送します。コンベヤの速度はタッチパネル式HMIから調整でき、CNC-VINAの技術チームがプログラムしたベトナム語・英語の操作インターフェースに対応しています。

サーボモーターによる耳ひもの長さ調整

耳ひも供給システムにはサーボモーターを採用し、供給動作を高精度に制御します。オペレーターは製品ごとの仕様に応じて耳ひもの長さを調整できるため、生産中の手動調整作業を削減できます。

自動ワーク供給システム（オプション）

耳ひも溶着機には、マスク本体自動ワーク供給装置を組み込むことができます。このシステムは、設定された動作サイクルに従ってマスク本体を取り出し、溶着位置まで自動的に搬送します。これにより、ワーク供給にかかる時間と直接作業を行う人員を削減できます。 現在、半自動式の耳ひも溶着機を使用しており、より高い自動化レベルへのアップグレードを検討している企業に対して、CNC-VINAでは既存設備に合わせたマスク本体自動ワーク供給装置の設計・製作・組み込みに対応しています。さらに、設備の仕様に適した制御システムも併せて設計・統合することが可能です。

CNC-VINAが設計・製造するベトナム製自動マスク耳ひも溶着機のメリット

最適化されたコンパクト設計で設置も容易

耳ひも溶着機はモジュール構造を採用しており、機械フレーム、コンベヤシステム、超音波溶着ユニット、操作パネルなどを、限られたスペースを有効活用しながら安定して稼働できるように配置しています。機械寸法は約L1500 × W800 × H1500 mmで、設置スペースの有効活用が求められる工場にも適しています。 また、電源および圧縮空気用の接続口をあらかじめ設けているため、工場の既存ユーティリティ設備との接続も容易です。さらに、レベル調整脚とキャスターを備えており、設備の水平・位置調整や、生産レイアウトの変更に伴う機械の移動にも対応できます。

適切な機械・電気・超音波溶着システムによる安定した稼働

CNC-VINAが設計・製造する自動マスク耳ひも溶着機およびベトナム製マスク生産ラインの各設備は、機械システム、電気機器、制御システム、各種自動化機構によって構成されています。機械フレームにはアルミ合金および鋼板を使用し、稼働時に必要な剛性を確保しています。不織布やマスクと直接接触する部分にはステンレス鋼を使用することも可能で、製造工程における衛生面の要求にも配慮しています。

機械部品および構造部品は、CNC工作機械による高精度加工を行っており、フライス加工、旋盤加工、曲げ加工、ワイヤーカット、ウォータージェット切断など、用途に応じたさまざまな加工方法を採用しています。各部品の寸法精度を適切に管理することで、組み立て精度を高め、可動機構をより安定して動作させることができます。 標準的な電気機器・部品については、各設備の仕様に応じて、Mitsubishi、SMC、Omron、Keyence、Panasonic、Delta、Hiwin、Mitsumiなど、一般的に使用されている産業機器メーカーの製品を選定しています。また、自動化設備には、安全センサー、異常警報機能、非常停止機能などを組み込むことが可能で、設備の運転時およびメンテナンス時の安全性向上に貢献します。

超音波溶着システム

超音波溶着システムは、マスク耳ひも溶着機を構成する重要な機能ユニットの一つです。超音波発振器および溶着ホーンの性能は、耳ひもとマスク本体の間に安定した溶着部を形成するうえで直接的な影響を与えます。

溶着システムが使用する材料や運転条件に適合していない場合、溶着品質が不安定になり、検査や手直しが必要となる製品の割合が増加する可能性があります。そのため、耳ひも溶着機を選定する際には、超音波発振器の出力、周波数、溶着ホーン、使用材料、求められる溶着品質などを総合的に検討することが重要です。

CNC-VINAでは、各設備の構成や仕様に適した超音波溶着システムを採用しています。設備の要求仕様に応じて、韓国、マレーシア、中国などのパートナーから調達した、2000W～3000W／15kHzの不織布用超音波溶着機を使用することも可能です。

ベトナム語インターフェースによる簡単な操作と制御

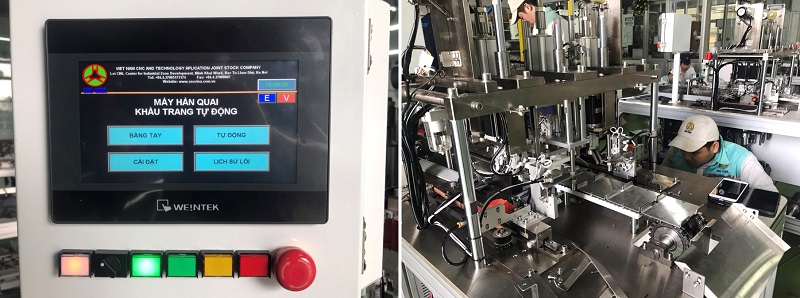

設備の設計・プログラミングに豊富な経験を持つ自動化エンジニアチームにより、CNC-VINAでは自動マスク耳ひも溶着機にPLCおよびHMIをベースとした制御システムを構築しています。必要な運転パラメータはHMI画面上に表示できるため、オペレーターは機械の稼働状態を容易に確認し、生産要件に応じて各種設定を調整できます。操作インターフェースは、お客様のご要望に応じてベトナム語または英語で設計することが可能です。

オペレーターがHMIタッチパネル上で運転モードを選択すると、本機はあらかじめ設定されたプログラムに従って自動運転サイクルを実行します。耳ひもの供給、位置決め、溶着までの工程を自動化することで、作業者による直接操作を削減するとともに、製品間の品質を安定させることができます。さらに、自動ワーク供給システムを組み込むことで、設定した運転サイクルに従ってマスク本体を本機へ自動供給でき、この工程における作業時間をさらに短縮できます。

投資ニーズに合わせた適切な設備コスト

耳ひも溶着機の導入コストは、設備構成、自動化レベル、ワーク供給システム、使用する部品・コンポーネントの種類、既存の生産ラインとの統合要件などによって異なります。CNC-VINAでは、機械部品をCNC工作機械によって高精度に加工し、技術要件に適した標準部品・コンポーネントを採用することで、設備の組み立て、プログラミング、調整にかかる時間の短縮を目指しています。これにより、製造コストを適切に管理し、企業の予算や実際の生産ニーズに合わせた設備構成を提案することが可能です。

設備を選定する際には、初期購入価格だけで判断するのではなく、設備のライフサイクル全体を通じた運用コスト、人件費、メンテナンス費用、交換部品のコスト、設備停止による損失なども含めて総合的に検討することが重要です。

保証サービスと技術サポート

自動化設備においては、設備価格や技術仕様だけでなく、アフターサービスも重要な選定要素の一つです。生産中に設備トラブルが発生した場合、復旧までの時間が長くなるほど、納期や生産量への影響が大きくなる可能性があります。そのため、マスク耳ひも溶着機のサプライヤーを選定する際には、保証範囲、技術サポート体制、交換部品の供給体制、メンテナンス対応、納入後のトラブル対応方法などを事前に確認することが重要です。

CNC-VINAでは、全国対応の12か月保証に加え、24時間365日の技術サポートを提供しています。バクニン、ハノイ、フンイエン、ハイズオン、ハイフォン、ハナム、ヴィンフック、タイグエンなどのお客様に対して、設備の設置、運転、メンテナンス、技術的なトラブル対応までサポートしています。また、新規設備の提供だけでなく、各企業の生産能力、製品仕様、設置スペースなどの要件に応じて、マスク生産ラインの設計、製作、設置、改良、アップグレードにも対応しています。

生産ラインへの容易な統合

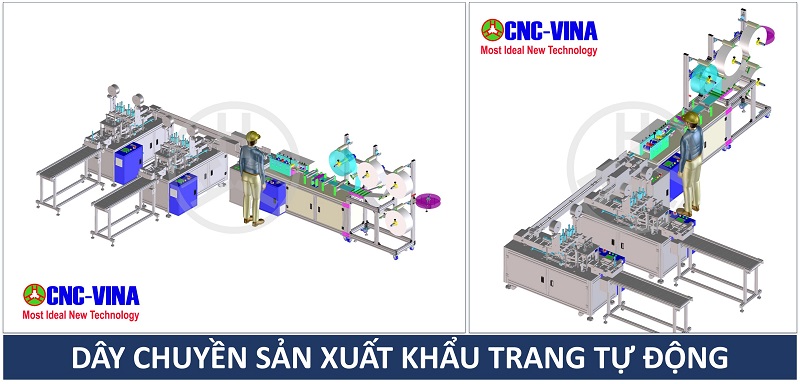

自動医療用マスク耳ひも溶着機はモジュール構造を採用しているため、耳ひもの溶着工程で単独運転できるほか、自動マスク本体溶着機と組み合わせて使用することもできます。搬送コンベヤや各種ワーク供給モジュールを介して本機とマスク本体溶着機を接続することで、生産量や設備構成に応じて、1列、2列、3列の自動マスク生産ラインを構築できます。生産工程において、自動マスク耳ひも溶着機は、マスク本体の成形・カット後に耳ひもを取り付ける工程を担います。製品の種類に応じて、耳ひも溶着機は縁取りタイプ、ノンエッジタイプなど、さまざまなマスク仕様やお客様のご要望に合わせた製品構成に対応できます。

マスク本体成形機、耳ひも溶着機、UV除菌システム、包装機、その他の関連モジュールを含む生産ライン全体を導入する必要がない、または初期投資予算が限られている企業の場合、まず耳ひも溶着機を単体で導入することも可能です。生産量が増加した場合には、マスク本体溶着機、耳ひも溶着機、ワーク供給システム、搬送コンベヤ、検査設備、包装モジュールなどを追加することで、既存システムを段階的に拡張できます。

CNC-VINAのベトナム製自動マスク耳ひも溶着機・マスク生産ラインを選ぶ理由

• コンパクトで設置しやすいモジュール構造を採用。

• 機械構造部品を高精度に加工し、自動運転に適した構成を実現。

• 一般的な産業用ブランドの標準部品・コンポーネントを採用。

• PLC制御システムと操作しやすいHMIインターフェースを搭載。

• マスク本体の自動ワーク供給システムをオプションで追加可能。

• マスク本体溶着機やその他のモジュールと生産ラインとして統合可能。

• 製品仕様、生産能力、工場内の設置スペースに応じて設備構成を調整可能。

• 12か月保証および24時間365日の技術サポートを提供。

自動マスク耳ひも溶着機は、耳ひもの取り付け工程を自動化し、手作業への依存を低減したい企業に適した設備です。PLC、HMI、サーボモーター、コンベヤ、超音波溶着技術を組み合わせることで、各製品の仕様に応じて運転パラメータを設定できます。

ニーズに応じて、単独で運転する構成を選択できるほか、自動ワーク供給システムを追加して、マスク本体溶着機やその他のモジュールと接続することも可能です。モジュール単位で設備を構成することで、企業は投資計画を柔軟に進めることができ、まず自動化が必要な工程から設備を導入し、生産量の増加に合わせて段階的に生産能力を拡張できます。

ベトナム製の自動マスク耳ひも溶着機をお探しの場合、または実際の生産能力や工場内の設置スペースに合わせたマスク生産ラインの設計をご検討の場合、CNC-VINAでは、設備構成の提案、レイアウト設計、製作、システム統合、設置、試運転、操作指導まで一貫してサポートします。

CNC-VINAへのお問い合わせ｜自動マスク耳ひも溶着機のご相談

企業のお客様はCNC-VINAまでお問い合わせいただき、製品仕様、目標生産量、マスクの種類、ワーク供給方式、必要な自動化レベルなどについてご相談いただけます。CNC-VINAでは、設計・製作・システム統合から、設備の設置、試運転、操作トレーニング、メンテナンスまで一貫してサポートしています。

また、お客様はCNC-VINAの工場見学をお申し込みいただくことも可能です。実際にベトナム製自動マスク耳ひも溶着機をご覧いただき、技術チームとの打ち合わせを通じて、導入前に設備構成や投資プランを具体的に検討していただけます。
