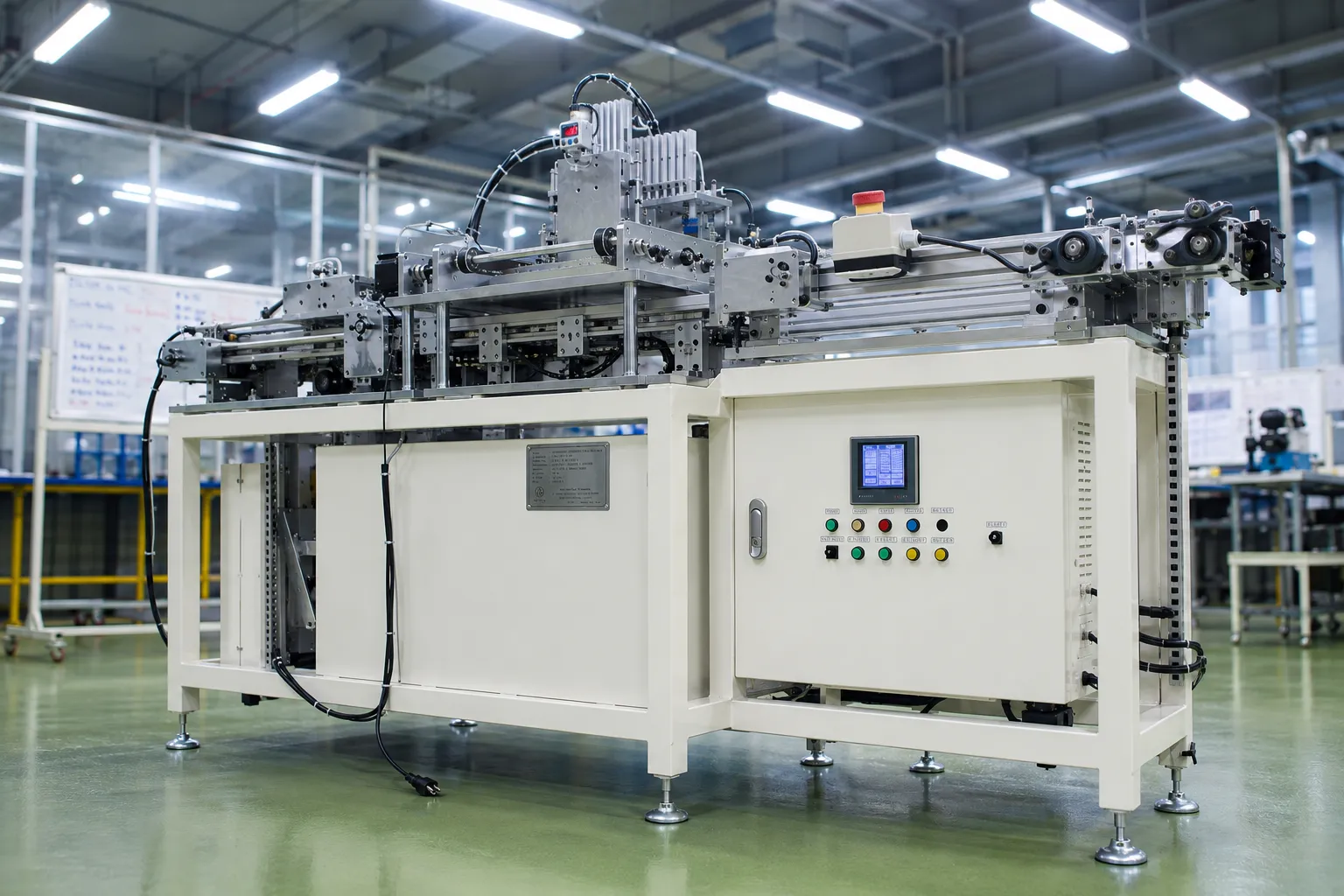

電子部品を取り付ける機械
may_cam_linh_kien_dien_tu1-large

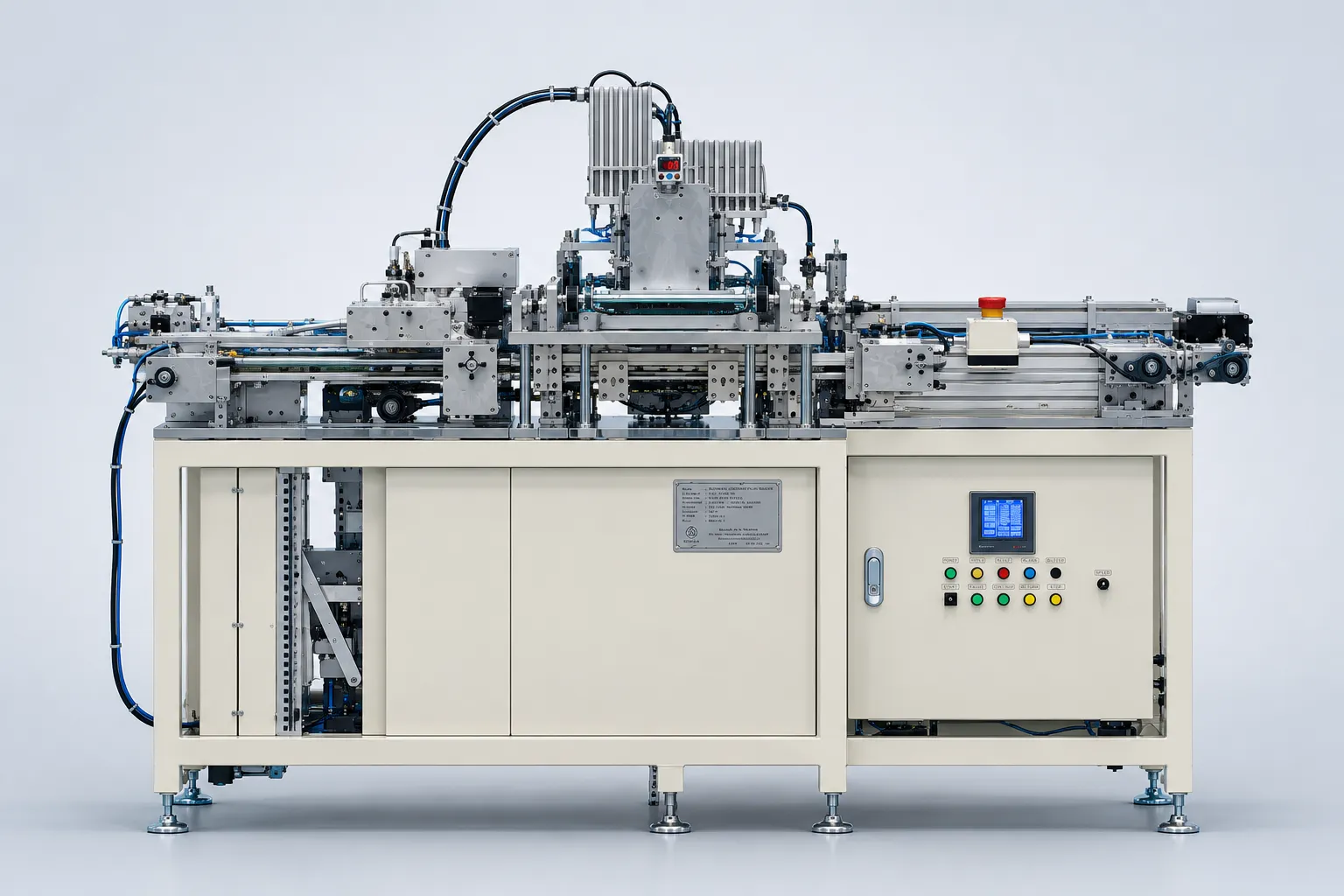

may_cam_linh_kien_dien_tu2-large

電子部品を取り付ける機械

電子部品実装機は、主にSMT(Surface Mount Technology:表面実装技術)を採用したPCB生産ラインで使用される自動化設備です。あらかじめ設定されたプログラムに従って、電子部品をPCB上の所定の位置へ高速かつ高精度にピック&プレースします。手作業による実装工程に代わり、抵抗、コンデンサ、ダイオード、ICなど、さまざまなSMD部品を連続的に処理できるため、生産性の向上と安定した実装品質を実現します。 装置の稼働時には、フィーダーやトレイから供給された電子部品を実装ヘッドがピックアップし、PCB上の指定された位置へ搬送・配置します。カメラによる画像認識システムと高精度な位置決め機構により、部品の位置や角度を自動的に認識・補正することで、実装ずれ、方向違い、部品欠落などの不良を抑制します。これにより、手作業への依存を低減し、同一ロット内で安定した実装品質を維持しながら、生産効率を大幅に向上させることができます。

製品仕様や生産数量に応じて、実装速度、実装ヘッド数、対応可能な部品サイズ、位置決め精度などを柔軟に設定・カスタマイズすることが可能です。また、はんだペースト印刷機、SPI検査装置、リフロー炉、AOI検査装置など、SMTラインを構成する各種設備との連携にも対応できます。これにより、PCBの供給から部品実装、はんだ付け、検査までを一貫して自動化し、高い生産性と品質管理を両立した効率的なPCB生産ラインの構築を支援します。

VIETNAM CNC & TECHNOLOGY APPLICATION JOINT STOCK COMPANY

​Hotline: +84.916 63 9355 / +84.915 74 4664

Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn

製品説明

電子部品実装機のご紹介

電子部品実装機は、主にSMT(Surface Mount Technology:表面実装技術)を採用したPCB生産ラインで使用される自動化設備です。あらかじめ設定されたプログラムに従って、電子部品をPCB上の所定の位置へ高速かつ高精度にピック&プレースします。手作業による実装工程に代わり、抵抗、コンデンサ、ダイオード、ICなど、さまざまなSMD部品を連続的に処理できるため、生産性の向上と安定した実装品質を実現します。 装置の稼働時には、フィーダーやトレイから供給された電子部品を実装ヘッドがピックアップし、PCB上の指定された位置へ搬送・配置します。カメラによる画像認識システムと高精度な位置決め機構により、部品の位置や角度を自動的に認識・補正することで、実装ずれ、方向違い、部品欠落などの不良を抑制します。これにより、手作業への依存を低減し、同一ロット内で安定した実装品質を維持しながら、生産効率を大幅に向上させることができます。

製品仕様や生産数量に応じて、実装速度、実装ヘッド数、対応可能な部品サイズ、位置決め精度などを柔軟に設定・カスタマイズすることが可能です。また、はんだペースト印刷機、SPI検査装置、リフロー炉、AOI検査装置など、SMTラインを構成する各種設備との連携にも対応できます。これにより、PCBの供給から部品実装、はんだ付け、検査までを一貫して自動化し、高い生産性と品質管理を両立した効率的なPCB生産ラインの構築を支援します。

電子部品実装機

電子部品実装機の主な特長

電子部品実装機は、SMT生産ラインにおける高速・高精度な部品実装を実現するため、さまざまな先進機能を備えています。主な特長は以下のとおりです。

高速・高精度な実装

電子部品実装機は、手作業による組立と比較して、より高速かつ安定した部品実装を実現します。最大0.05~0.1 mmの高い位置決め精度により、PCB上の各部品を設定された座標へ正確に配置し、生産性の向上と人的要因による実装ミスの低減に貢献します。

多様な部品に対応する高い柔軟性

さまざまなサイズや形状の電子部品に対応できるため、複数の製品モデルを扱う生産ラインにも適しています。抵抗、コンデンサ、ダイオード、ICなど、幅広いSMD部品を効率的に実装することが可能です。

直感的で操作しやすいプログラミングインターフェース

使いやすい操作インターフェースにより、PCBの設計や使用する電子部品に応じて実装プログラムを簡単に設定・変更できます。複数の生産プログラムを登録・保存できるため、製品モデルの切り替えにも柔軟に対応し、段取り替えにかかる時間を短縮します。

PCB・部品の自動供給システム

高度な部品供給システムと自動搬送機構を搭載し、さまざまな電子部品を安定して供給・管理します。PCBの搬送から部品の供給、実装までの各工程をスムーズに連携させることで、連続運転時でも安定した生産性を維持します。

生産ラインへの柔軟な統合

電子部品実装機は、PCBローダー、はんだペースト印刷機、SPI検査装置、リフロー炉、AOI検査装置など、他の自動化設備と連携してSMT生産ラインを構築することが可能です。各設備を効率的に連携させることで、手作業を削減し、生産工程全体の自動化と効率化を実現します。

総合的に、電子部品実装機は高速性・高精度・柔軟性・安定性を兼ね備えた自動化設備です。現代の電子機器製造において、生産性の向上、実装品質の安定化、製造コストの削減を実現する重要な設備として幅広く活用されています。

電子部品実装機の仕様・技術仕様

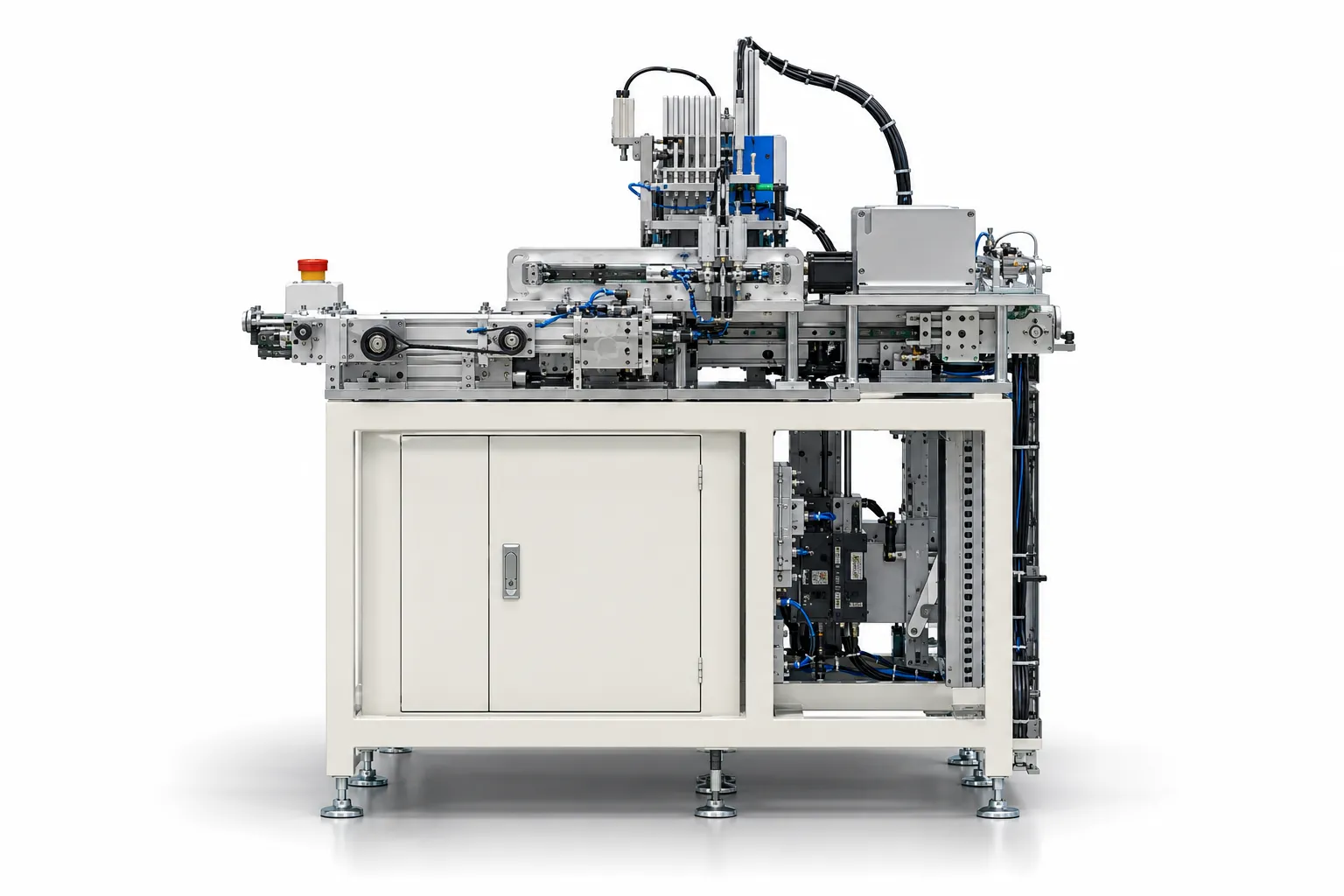

電子部品実装機の仕様・技術仕様

電子部品実装機の仕様・技術仕様

項目 仕様
装置寸法 W1120 × L1115 × H1235 mm
電源 AC 220V / DC 10V
平均消費電力 1400 W
使用エア圧力 0.4~0.6 MPa
最大PCBサイズ 400 × 350 mm
装置重量 370 kg
実装ヘッド数 2~6ヘッド(カスタマイズ可能)
実装精度 ±0.05 mm
PCBサイズ 400 × 350 mm

電子部品実装機の動作原理

電子部品実装機は、プリント基板(PCB)や各種基板上に電子部品を高速かつ高精度で実装するための自動化設備です。電子部品の実装工程において、安定した処理速度、高い生産性、優れた操作性を実現できることから、SMT生産ラインにおける重要な設備の一つとして幅広く導入されています。

SMT実装機の動作工程では、まず実装する電子部品の条件を設定します。部品ごとにサイズ、形状、実装方向などが異なるため、それぞれの仕様に応じて適切な実装条件を設定し、安定した実装精度と歩留まりを確保します。その後、設定されたプログラムに基づいてPCBの位置を認識・補正し、実装位置を正確に決定します。

次に、SMT実装機はフィーダーなどの部品供給システムから電子部品を取り出し、実装ヘッドによって所定の位置まで搬送します。カメラや位置決め機構によって部品の位置や角度を認識・補正し、PCB上の指定された座標へ高精度に実装します。これにより、部品の位置ずれや方向違いなどの実装不良を抑制し、各PCBに対して安定した実装品質を実現します。

実装後は、リフロー炉などの後工程で部品とPCBをはんだ接合することで、電気的・機械的に安定した接続を形成します。こうした一連の工程を自動化することで、手作業への依存を低減し、生産効率の向上と製品品質の均一化を実現できます。

電子部品実装機の種類

表面実装技術(SMD)

SMTとは

**表面実装技術(SMT:Surface Mount Technology)とは、電子部品、すなわち表面実装部品(SMD:Surface Mount Device)**をプリント基板(PCB)の表面に直接実装する電子機器の組立技術です。

従来のスルーホール実装と比較して、SMTは小型部品を高密度に配置できるほか、自動化設備との親和性が高く、高速かつ高精度な実装が可能です。そのため、生産性、品質安定性、コストパフォーマンスに優れた実装方式として、現在の電子機器製造分野で幅広く採用されています。

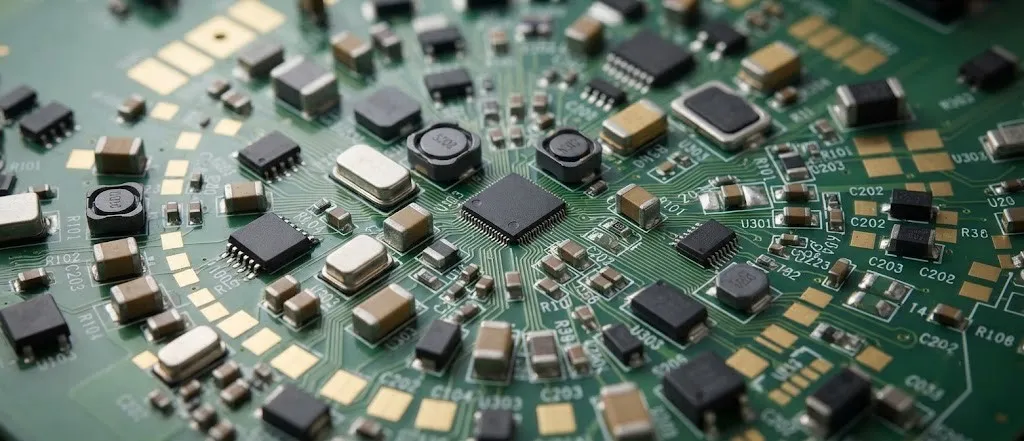

表面実装技術

SMT技術のPCB実装におけるメリット

小型化と高密度実装の実現

SMTの大きなメリットの一つは、非常に小型の電子部品を使用できることです。SMD部品はPCB上に高密度で配置できるため、限られた基板スペースにより多くの機能を集約することが可能です。これにより、必要な部品数や機能を維持しながら、電子機器の小型化・軽量化を実現できます。特に、モバイル機器、IoT機器、制御機器など、小型化や高い実装密度が求められる電子製品において重要な技術となっています。

自動化による生産性の向上

SMTは、はんだペースト印刷、部品搭載、検査、はんだ付けなど、複数の工程を自動化できる生産ラインとの親和性が高い技術です。特に、電子部品実装機は、部品供給装置から電子部品を取り出し、あらかじめ設定されたプログラムに従ってPCB上の所定位置へ高速かつ正確に搭載します。これにより、手作業と比較して作業時間を短縮し、安定したサイクルで大量生産に対応することが可能です。

高い実装精度と安定した品質

PCB上の部品点数が増えるほど、わずかな位置ずれや部品の向きの間違いが製品品質に大きな影響を与える可能性があります。SMTでは、電子部品実装機と画像認識カメラを組み合わせることで、設計データに基づいた正確な位置決めと部品搭載を実現します。

また、手作業への依存を低減することで、実装位置のずれや部品搭載ミスなど、人為的な作業によって発生する不良を抑制できます。その結果、同一生産ロット内での品質ばらつきを低減し、安定した製品品質を維持することにつながります。

PCB両面の有効活用

SMTでは、PCBの表面だけでなく裏面にも電子部品を実装できるため、基板面積を効率的に活用できます。これは、高密度実装が求められるPCBや、限られたスペースに多くの機能を集約する必要がある電子機器において大きなメリットとなります。

また、SMTはスルーホール実装を完全に置き換えるものではありません。製品の仕様や部品特性に応じて、SMTとスルーホール実装を同一PCB上で組み合わせることも可能です。SMTに適した部品は基板表面に実装し、高い機械的強度が求められる部品や特殊な構造を持つ部品にはスルーホール実装を採用するなど、用途に応じた最適な実装方法を選択できます。

PCB設計・生産における高い柔軟性

さまざまなサイズや形状のSMD部品を使用できることで、PCB設計の自由度も向上します。部品を高密度かつ狭いピッチで配置できるため、電子機器の小型化・高機能化に対応した基板設計が可能です。

さらに、複数種類のPCBを生産する場合でも、SMTラインでは製品ごとに実装プログラムを切り替えることができます。これにより、製品変更への柔軟な対応が可能となり、大量生産だけでなく、多品種少量生産や生産品目の変更が多い製造環境にも適しています。

生産コストの削減と製造効率の最適化

SMTは、自動化による作業効率の向上と小型部品の採用により、製造工程にかかるさまざまなコストの削減に貢献します。生産工程を自動化することで、手作業による工程を減らしながら、実装速度と生産能力を向上させることができます。

また、人件費の削減だけでなく、PCBや電子部品の小型化によって材料コストの最適化も期待できます。適切な設備構成と生産条件を設定することで、製品1台あたりの製造コストを抑えながら、要求される品質水準を維持することが可能です。

生産規模の拡大に対応

SMTは、生産量の増加に合わせて生産能力を拡張しやすいことも大きなメリットです。市場需要が高まった場合には、設備の稼働時間を増やしたり、設備を追加したり、生産ラインを拡張したりすることで、作業員数の増加だけに依存せず生産能力を高めることができます。

このような特徴から、SMTは現在、多くの電子機器製造工場で幅広く採用されています。電子部品実装機に加えて、はんだペースト印刷機、SPI(はんだペースト検査装置)、AOI(自動光学検査装置)、生産データ管理システムなどを組み合わせることで、高度に自動化されたPCB実装ラインを構築し、生産工程全体の品質・トレーサビリティ・安定性を向上させることができます。

SMDの分類

表面実装技術(SMT)とは、プリント基板(PCB)の表面に電子部品を直接搭載し、リフローはんだ付けなどによって部品と基板を電気的・機械的に接続する実装技術です。SMTで使用される表面実装部品(SMD)にはさまざまな種類があり、それぞれ異なる形状、サイズ、電気的特性を持っています。

SMD部品はリフロー工程における高温環境に耐える必要があるため、製品仕様や実装条件に適した部品を選定し、正確に搭載・はんだ付けすることが重要です。SMDは大きく分けると、**受動部品(Passive Components)能動部品(Active Components)**の2種類に分類されます。

SMD受動部品

SMD受動部品には、主に円筒形や角型の形状を持つ部品があります。代表的なものとして、チップ抵抗器、チップコンデンサ、インダクタなどが挙げられます。これらの部品は小型で高密度に実装できるため、電子機器の小型化やPCBの高密度化に大きく貢献します。

パッシブSMDコンポーネント

表面実装抵抗ネットワーク

SMD抵抗ネットワークは、複数の個別抵抗器を1つの部品に集約したもので、一般的なチップ抵抗器の代替として幅広く使用されています。複数の抵抗素子を一体化することで、PCB上の実装スペースを有効活用できるだけでなく、部品配置や実装工程の効率化にもつながります。一般的な表面実装抵抗ネットワークには、16~20ピン程度の製品があり、1パッケージあたり約2Wの電力容量に対応するタイプもあります。

表面実装チップ抵抗器

表面実装チップ抵抗器は、主に薄膜抵抗器厚膜抵抗器の2種類に分類されます。厚膜抵抗器は、一般的に高純度アルミナ基板の表面に抵抗膜をスクリーン印刷することで形成されます。一方、薄膜抵抗器は、セラミック基板上に抵抗素子を形成し、その表面を保護膜で覆った構造となっています。端子部分にははんだ付けに適した電極層が形成されており、PCBへの安定した実装を可能にします。

表面実装タンタルコンデンサ

表面実装コンデンサには、誘電体としてタンタルまたはセラミックを使用するタイプがあります。表面実装タンタルコンデンサは、単位体積あたりの静電容量が大きく、小型でありながら高い容量性能を確保できることが特徴です。また、タンタルコンデンサは極性を持つため、実装時には部品の向きを正確に管理する必要があります。樹脂モールドタイプでは、リード端子ではなく電極端子によって極性を識別できる構造が一般的です。そのため、SMT実装工程では、画像認識システムなどを活用して部品の方向を正確に確認することが重要です。

タンタルコンデンサには、標準サイズから拡張サイズまでさまざまなケースサイズがあり、静電容量値についても用途に応じた複数の仕様が用意されています。これにより、電源回路、フィルタ回路など、それぞれのアプリケーションに適した部品を選定することができます。

表面実装セラミックコンデンサ

表面実装セラミックコンデンサは、リード端子を持たないため寄生インダクタンスを抑えやすく、高周波回路への実装に適した部品です。一般的には8mmテープ&リールによる供給方式が広く採用されており、自動部品供給装置や電子部品実装機との組み合わせにも適しています。セラミックコンデンサは、周波数制御回路やデカップリング用途など、さまざまな電子回路で使用されています。特に、積層セラミックコンデンサ(MLCC)は、複数の誘電体層と内部電極を積層する構造により、小型化と高い体積効率を両立しています。

SMD能動部品

SMD能動部品は、SMT(Surface Mount Technology:表面実装技術)による電子基板の組立工程で使用される主要な部品群の一つです。従来のスルーホール部品と比較して、SMD部品は小型・軽量で、PCBにリード端子を貫通させる必要がありません。

また、テープ&リールなどの自動供給方式に対応できるため、電子部品実装機(Pick and Place Machine)によってPCB上の所定位置へ高速かつ高精度に搭載することが可能です。

これにより、PCB上の部品実装密度を高めるだけでなく、手作業による工程を削減し、実装時間の短縮と生産ラインの自動化・省人化を実現できます。特に大量生産を行う電子機器メーカーにおいては、部品供給から搭載、はんだ付け、検査までを自動化することで、生産性の向上と安定した実装品質の確保につながります。

SMD作品



表面実装抵抗ネットワーク

SMD抵抗ネットワークは、複数の抵抗素子を1つのパッケージに集約した部品であり、PCB上に配置される複数の個別抵抗器を置き換えることができます。これにより、PCB上の実装スペースを有効活用できるだけでなく、生産工程における部品の供給・搭載点数を削減し、実装工程の効率化にも貢献します。

抵抗ネットワークには、設計仕様に応じてさまざまなピン数や抵抗値の製品があり、制御回路、信号回路、各種電子機器など幅広い用途に対応しています。SMTラインでは、他のSMD部品と同様に自動供給・自動搭載が可能であり、生産性の向上と実装工程の安定化を実現できます。

SMD抵抗器

SMD抵抗器は、電子基板上で非常に多く使用される代表的な表面実装部品の一つです。一般的には長方形の形状をしており、両端に電極が設けられています。この構造は、電子部品実装機(Pick and Place Machine)による部品の画像認識、吸着、位置決めを容易にし、PCB上の指定位置へ高精度に搭載することを可能にします。

SMD抵抗器は、主に厚膜抵抗器薄膜抵抗器に分類されます。厚膜抵抗器は、アルミナセラミック基板上に抵抗材料の膜を形成する構造が一般的です。一方、薄膜抵抗器は、セラミック基板上に高精度な抵抗膜を形成することで、優れた抵抗値精度や安定性を実現しています。

使用する材料や製造技術の違いにより、抵抗値、許容差、温度安定性、高周波特性など、さまざまな要求仕様に対応することができます。

自動SMTラインでは、SMD抵抗器のサイズや形状が均一であることが重要です。これらは部品の供給、画像認識、吸着、位置決めの精度に直接影響するためです。部品仕様に適したフィーダー、吸着ノズル、実装機の動作条件を適切に選定・設定することで、吸着ミス、搭載位置ずれ、部品落下などのトラブルを抑制し、安定した自動実装を実現できます。

SMDタンタルコンデンサ

SMDタンタルコンデンサは、タンタルを使用したコンデンサであり、比較的小型のパッケージで大きな静電容量を確保できることから、限られたスペースで高い容量性能が求められる電子回路に適しています。

他のコンデンサと比較して単位体積あたりの静電容量が高く、電子機器の小型化やPCBの高密度化にも貢献します。

タンタルコンデンサを実装する際には、極性管理が特に重要です。非極性タイプのセラミックコンデンサなどとは異なり、端子を任意の方向に搭載することはできません。そのため、SMT実装システムでは部品の極性と方向を正確に認識したうえで、PCB上の所定位置へ搭載する必要があります。極性を誤って搭載すると、製品の電気的特性や信頼性に重大な影響を及ぼす可能性があります。

SMDタンタルコンデンサには、さまざまなケースサイズや静電容量値の製品があり、電源回路、フィルタ回路、高い安定性が求められる電子システムなどで使用されています。自動生産ラインへ導入する際には、部品のサイズ、形状、極性、供給方式などを考慮し、適切なフィーダーや実装機の条件を設定することが重要です。

SMDセラミックコンデンサ

積層セラミックコンデンサ(MLCC)は、現在の電子機器製造において最も広く使用されているSMD部品の一つです。小型かつリード端子を持たない構造で、幅広い周波数帯域に対応できるため、ノイズフィルタ、信号結合、電源のデカップリングなど、さまざまな用途に使用されています。

MLCCには多様なサイズと静電容量値があり、小型タイプを採用することでPCB上の部品実装密度を高めることができます。一方、より大きなサイズの製品では、用途に応じて必要な静電容量や電気的特性を確保することが可能です。

MLCCは非常に小型化された製品も多いため、部品の供給・吸着・搭載工程では高い精度が求められます。部品供給装置、電子部品実装機、実装後の検査システムなどを適切に設定することで、部品欠落、搭載位置ずれ、部品損傷などの不良を抑制し、安定した生産工程を構築できます。

SMD能動部品

受動部品とは異なり、SMD能動部品は、電気信号の増幅、処理、制御、変換などの機能を担う電子部品です。

このカテゴリーには、さまざまなパッケージ形状のICや半導体部品が含まれます。パッケージの形状、ピン数、端子ピッチ、接続方式などは、SMT実装における部品供給、画像認識、吸着、位置決め、はんだ付けの条件に直接影響します。そのため、自動実装ラインを設計する際には、使用する部品仕様に適した実装設備と工程条件を選定することが重要です。

PLCC – Plastic Leaded Chip Carrier

PLCC(Plastic Leaded Chip Carrier)は、パッケージの四辺に接続端子を配置し、端子を**J字型(J-Lead)**に形成したSMDパッケージです。この構造により、PCBに機械的な変形や熱膨張・収縮が発生した際にも、端子が応力の一部を吸収し、はんだ接合部へ直接加わる負荷を低減できます。

PLCCは、比較的小型のパッケージでありながらPCBの実装スペースを効率的に利用でき、自動SMT実装ラインにも対応しています。

一方、PLCCのパッケージには吸湿性を持つ樹脂材料が使用されるため、生産ラインへ投入する前の保管・湿度管理が重要です。特にリフローはんだ付けなどの加熱工程では、パッケージ内部に蓄積された水分が膨張することで、部品の信頼性や実装品質に影響を与える可能性があります。そのため、適切な保管条件と実装前の水分管理を徹底することが求められます。

ファインピッチSMDパッケージ(Fine-Pitch Package)

Fine-Pitch(ファインピッチ)とは、端子間隔が非常に狭いSMDパッケージの総称です。端子ピッチを小さくすることで、限られたパッケージ面積に多数の接続端子を配置でき、電子機器の小型化、高機能化、高密度実装に対応できます。

一方、端子ピッチが狭くなるほど、SMT実装工程に求められる精度も高くなります。PCBには適切なランドパターンを設計する必要があり、はんだペースト印刷機、電子部品実装機、検査装置なども高い位置決め精度に対応している必要があります。

はんだペーストの印刷位置や部品搭載位置にわずかなずれが生じただけでも、はんだブリッジ、はんだ不足、部品位置ずれなどの実装不良につながる可能性があります。そのため、Fine-Pitch部品を使用するSMTラインでは、実装精度だけでなく、部品認識性能、画像認識カメラ、微細ピッチ部品への対応能力などを総合的に評価したうえで設備を選定することが重要です。

SOIC – Small Outline Integrated Circuit

SOIC(Small Outline Integrated Circuit)は、パッケージ本体の両側に端子を配置した、代表的なSMD用ICパッケージです。端子は一般的に**ガルウィング形状(Gull-Wing)**に形成されており、はんだ付けおよび実装後の外観検査を行いやすい構造となっています。SOICには、ピン数、パッケージサイズ、端子ピッチなどが異なるさまざまなタイプがあり、制御回路、信号処理回路、産業用電子機器など、幅広い用途で使用されています。

より微細なピッチを持つパッケージと比較すると、SOICは部品の吸着・搭載やはんだ接合部の検査を比較的容易に行える点も特徴です。SMTラインでは、ICの形状、位置、方向を正確に認識することが重要です。電子部品実装機は、搭載前に部品の中心位置と回転角度を正確に検出し、PCB上に設計されたパッド位置とIC端子が正しく一致するように搭載する必要があります。

SOJ – Small Outline J-Lead

SOJ(Small Outline J-Lead)は、パッケージ本体の両側にJ字型の端子を配置したSMDパッケージです。この構造により、Small Outlineパッケージによる省スペース性と、J-Lead端子による機械的特性を両立しています。SOJは、かつてDRAMなどのメモリデバイスや一部の専用ICで広く使用されていました。現在の電子機器では、より高集積・高密度なパッケージへの移行が進んでいますが、SOJはSMDパッケージ技術の発展を理解するうえで重要なパッケージの一つです。

スルーホール実装技術(THT)

THTとは

THT(Through-Hole Technology:スルーホール技術)は、電子部品のリード端子をPCBに設けられた貫通穴へ挿入し、基板の反対側にあるランドにはんだ付けすることで部品を固定する実装方式です。これにより、電子部品とPCBの間に安定した機械的・電気的接続を形成できます。

一般的なTHT工程では、まずPCBに必要なスルーホールを形成し、その穴へ電子部品のリード端子を挿入します。その後、基板反対面のランドとリード端子をはんだ付けすることで、部品をPCBへ確実に固定します。

THTは、PCBと部品を強固に固定できるため、高い機械的強度や長期的な信頼性が求められる用途に適した実装技術です。特に、大型コネクタ、電源部品、トランス、スイッチなど、機械的な負荷がかかりやすい部品では、現在でもTHTが重要な実装方式として採用されています。

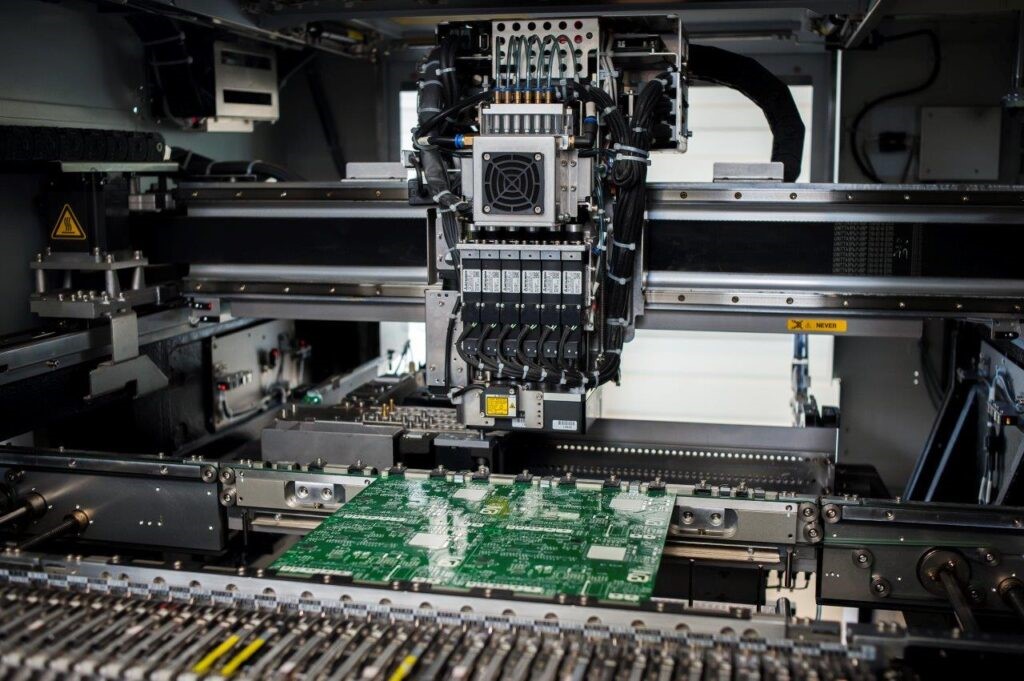

THT電子機器の組み立て

THTのメリット

THT(スルーホール実装)の大きなメリットの一つは、高電力部品への対応力です。そのため、パワーエレクトロニクス分野をはじめ、高い電流・電圧への対応が求められる製品に適しています。また、THT部品は高温や振動などの厳しい環境にも比較的強く、産業機器や電源装置など、高い耐久性が求められる用途で広く採用されています。さらに、実装工程の構造が比較的シンプルであるため、用途や生産条件によっては、コストを抑えた実装方法として活用できます。

スルーホール実装(THT)には、電子機器の製造において以下のようなメリットがあります。

  • 高い機械的強度:THTでは、部品のリード端子をPCBの貫通穴に挿入してはんだ付けするため、部品と基板の間に強固な機械的・電気的接続を形成できます。振動や外部からの機械的負荷がかかる環境にも適しています。

  • 高電力部品への対応:比較的大型の端子や部品を実装しやすく、高い電流・電圧を扱う電源部品やパワーエレクトロニクス機器などに適しています。

  • 厳しい環境への適応性:高温や振動などの厳しい使用環境に対応しやすく、産業設備、電源装置、自動車関連機器など、高い耐久性が求められる用途に適しています。

  • コスト効率:THTの実装工程は比較的シンプルであり、製品仕様や生産数量によっては、設備・工程コストの最適化につながります。

  • 修理・交換が容易:故障した部品を比較的容易に取り外して交換できるため、メンテナンスや修理作業を行いやすいというメリットがあります。

  • 高い信頼性:部品とPCBを強固に接続できるため、接触不良や機械的な接続不良のリスクを低減し、製品の長期的な信頼性向上に貢献します。

  • 長期供給への対応:THT部品には、長期間にわたって使用されている実績のある製品も多く、産業機器や長期供給が求められる製品に適しています。

ハイブリッド実装

ハイブリッド実装とは

ハイブリッド実装とは、**SMT(表面実装技術)、THT(スルーホール実装)、BGA(Ball Grid Array)**など、異なる実装方式を組み合わせてPCBを製造する実装技術です。言い換えると、SMD(表面実装部品)、スルーホール部品、BGAパッケージなどを同一のPCB上で組み合わせ、それぞれの部品特性や製品仕様に応じて最適な実装方式を選択する方法です。

ハイブリッド実装では、SMTによる小型化・高密度実装、THTによる高い機械的強度・耐久性、BGAによる高密度な端子配置と省スペース化といった、それぞれの技術のメリットを活用できます。そのため、一般的な電子機器だけでなく、産業用制御機器、自動車関連機器、電源装置など、異なる種類の電子部品を1枚のPCB上に実装する必要がある製品に適しています。また、ハイブリッド実装では、部品の種類や配置、はんだ付け方法に応じて、複数の実装設備や工程を組み合わせることが重要です。電子部品実装機、THT実装設備、リフロー炉、はんだ付け設備、AOIなどの検査装置を適切に組み合わせることで、異なる実装方式に対応した効率的な生産ラインを構築できます。

なお、ハイブリッド実装は「はんだを使用しない方式」という意味ではありません。実際には、SMT・THT・BGAなど、それぞれの部品や工程に応じて適切なはんだ付けプロセスを採用します。重要なのは、複数の実装技術を組み合わせることで、製品仕様に合わせた柔軟なPCB実装と、生産ライン全体の自動化・効率化を実現できる点にあります。

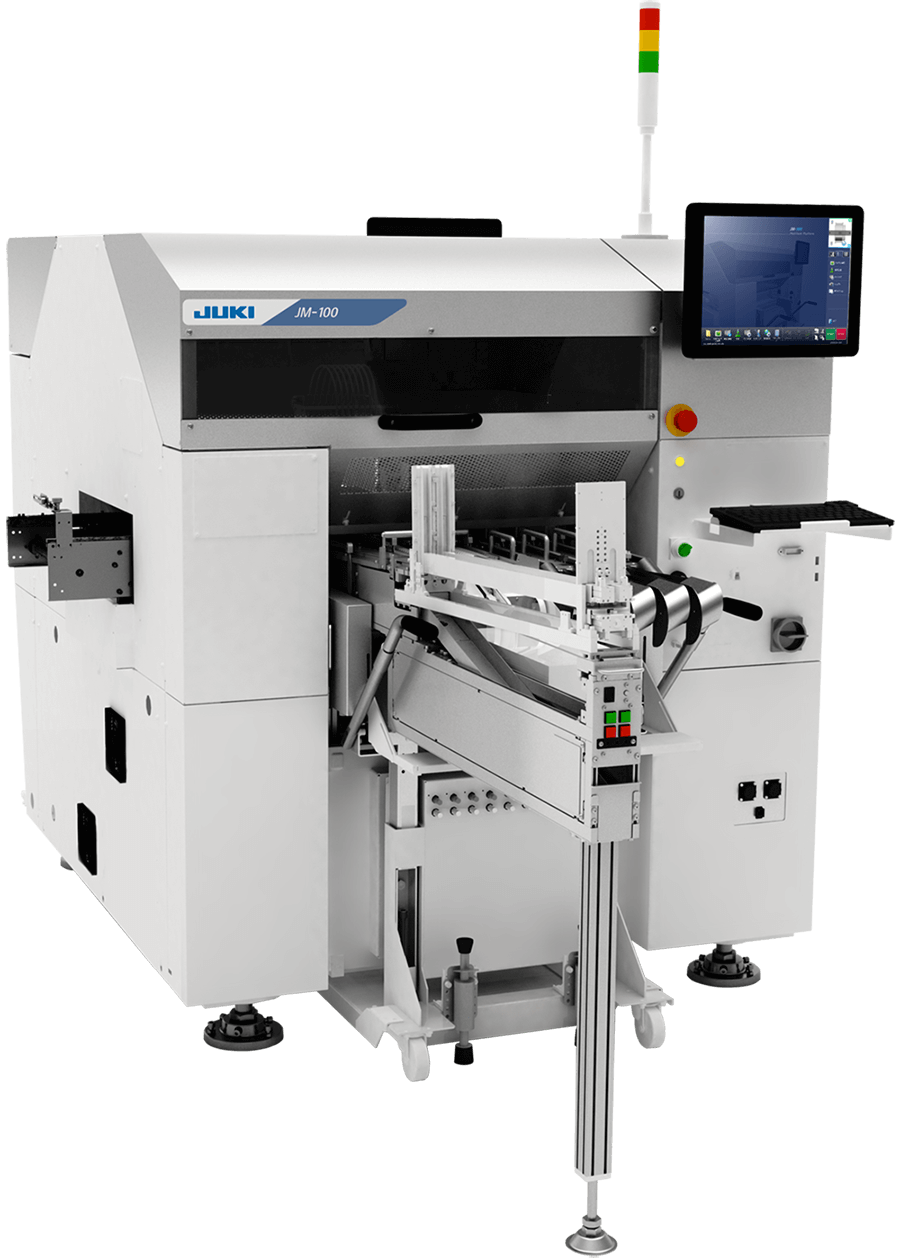

ハイブリッドチップカウンター

ハイブリッド実装のメリット

PCB製造分野における比較的新しいアプローチの一つが、ハイブリッド実装技術です。SMT、THT、BGAなど複数の実装方式を組み合わせることで、製品仕様や部品特性に応じた柔軟なPCB実装を実現できます。主なメリットは以下のとおりです。

  • THT、SMT、BGA部品を同一PCB上に実装可能:異なる種類の電子部品を1枚の基板上に組み合わせて搭載でき、複雑な回路構成にも柔軟に対応できます。

  • 片面・両面実装に対応:片面または両面のハイブリッド実装に加え、片面・両面SMT、BGA、Micro BGAなど、製品仕様に応じたさまざまな実装構成を選択できます。

  • X線による検査・リワークへの対応:BGAなど外観からはんだ接合部を直接確認できない部品に対して、X線検査を活用することで内部の接合状態を確認しやすくなります。また、必要に応じて部品の取り外しや再実装などのリワーク工程にも対応できます。

  • 多様なPCB部品に対応:BGA、QFN、CSP、0201、01005、PoP(Package on Package)、小ロットのPress-Fit部品など、さまざまなパッケージや部品形状を組み合わせて実装できます。

  • 極性部品への対応:SMTタイプの極性コンデンサだけでなく、スルーホールタイプの極性コンデンサなど、異なる実装方式の部品を同一基板上で使用できます。

  • 高いリワーク対応力:BGAやMicro BGA(MBGA)の取り外し・交換に対応できるほか、セラミックBGAや樹脂BGAなど、さまざまなBGA部品のリワークや再ボール処理にも対応できます。

  • RF回路とデジタル回路を1枚のPCBに統合可能:高周波(RF)回路とデジタル電子回路を同一基板上に組み込むことで、製品設計の自由度を高め、よりコンパクトな電子機器の開発に貢献します。

  • 電子機器の小型・軽量化:複数の機能を1枚のPCBに集約することで、電子機器全体の小型化・軽量化を実現できます。また、ケーブルやワイヤーハーネスの削減・簡略化にもつながります。

  • 高い信頼性:SMTによる高精度な実装と、THTによる強固な機械的接続を組み合わせることで、製品全体の接続信頼性と耐久性の向上が期待できます。

  • 優れたコストパフォーマンス:部品ごとに最適な実装方式を選択することで、不要な工程や材料を抑え、生産コストと製造効率のバランスを最適化できます。

  • 軽量かつ高精度な実装:SMTによる小型・軽量部品の高密度実装と、自動実装設備による高い位置決め精度を活用できます。

現在のPCB製造ではSMD部品が広く採用されていますが、すべての電子部品がSMTに適しているわけではありません。大型部品、高電力部品、機械的な強度が求められる部品など、THTの方が適している部品も数多く存在します。

そのため、SMTとTHTを同一PCB上で組み合わせるハイブリッド実装は、双方のメリットを最大限に活用できる有効な選択肢となります。SMTによる高い実装精度、小型・軽量化、自動実装への適応性に加え、THTによる強固な機械的・電気的接続や高い耐ストレス性を組み合わせることで、製品の性能と信頼性を両立できます。

SMTとTHTのはんだ付け方式

SMTとTHTでは、それぞれの部品構造に適したはんだ付け方法が採用されます。

SMT部品では、PCB上に印刷したはんだペーストの上へSMD部品を搭載し、その後リフロー炉で加熱してはんだを溶融・接合するリフローはんだ付けが一般的です。

一方、THT部品では、部品のリード端子をPCBのスルーホールへ挿入した後、**フローはんだ付け(はんだウェーブ)**または手はんだ付けによって端子を固定します。

このように、SMTとTHTを適切に組み合わせることで、異なる部品特性に対応しながら、効率的で安定したPCB実装工程を構築することができます。

電子部品実装機の主要構成部品

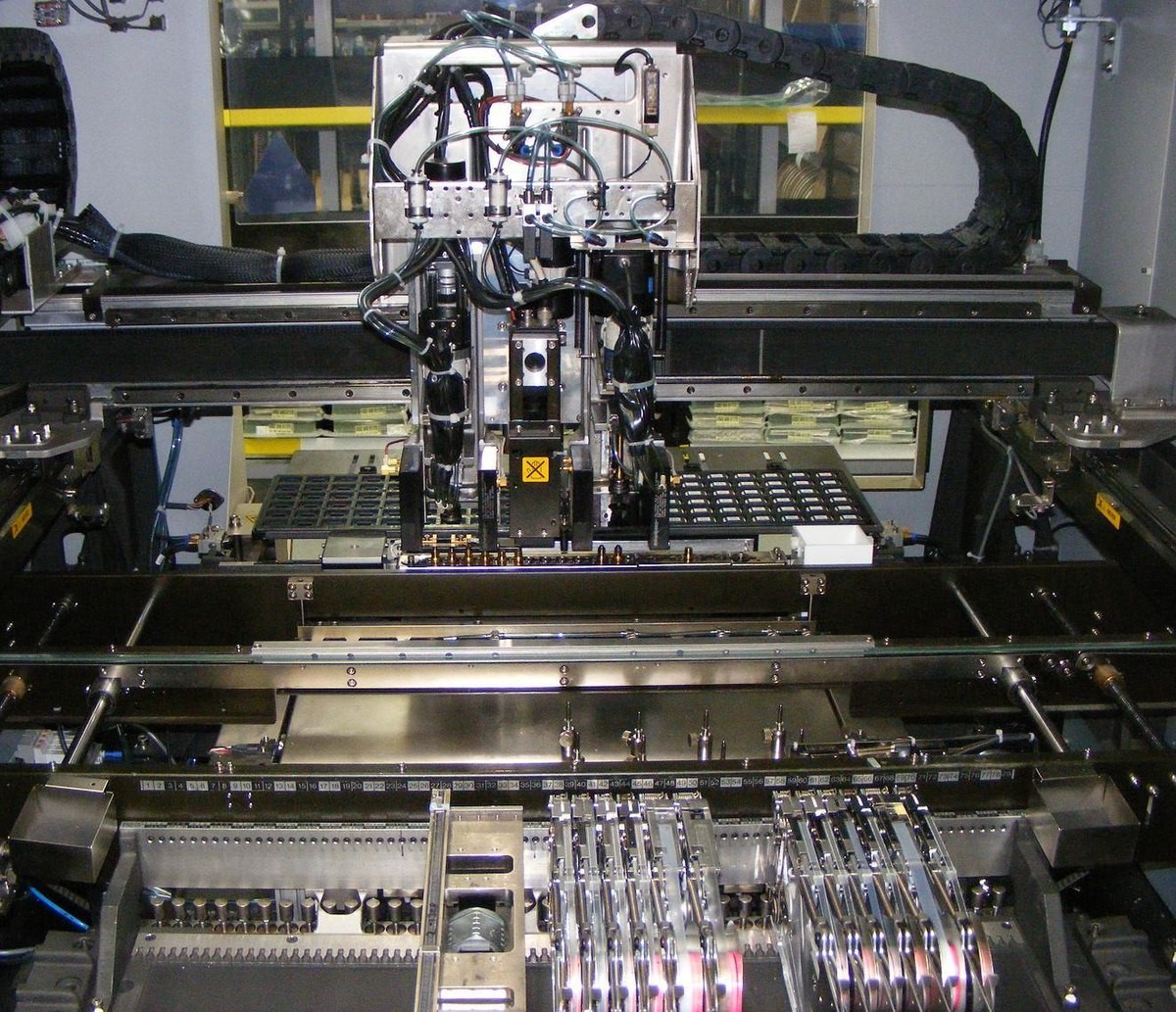

実装・設置機

SMTフィーダーシステム

SMTフィーダーシステムの定義

SMTフィーダー(SMT Feeding Gun、Component Feeder、Part Feederとも呼ばれます)は、テープ&リール方式で供給されるSMD部品を保持し、部品上面のカバーテープを剥離しながら、部品を一定のピックアップ位置まで正確に搬送する電動式の供給装置です。搬送には主にスプロケットなどの機構が使用され、ピック&プレース(Pick & Place)装置が部品を安定して吸着・実装できるようにします。

SMTフィーダーは、SMT実装機を構成する重要なユニットの一つであり、PCBの実装品質や生産効率を大きく左右する重要な役割を担っています。

多くの電子部品は、紙テープまたはプラスチックテープに収納され、リール状に巻かれた状態でフィーダーにセットされます。一方、大型の集積回路(IC)などは、複数段に積み重ねたトレーで供給される場合もあります。近年では、部品供給技術の進歩により、トレーやスティック方式よりもテープ&リール方式が広く採用されるようになっています。

SMTフィーダーシステムの主な構成

SMT実装機は、あらかじめ設定された座標情報に基づき、フィーダーから部品を取り出し、指定された位置へ搬送・実装します。部品の種類や形状によって使用する包装形態が異なるため、それぞれに適したフィーダーを選択する必要があります。一般的なSMTフィーダーは、テープフィーダー、トレーフィーダー、スティックフィーダー、チューブフィーダーの4種類に分類されます。

テープフィーダー

テープフィーダーは、実装機で最も一般的に使用されている標準的なフィーダーです。従来は、ホイール式、爪送り式、空圧式、電動式などの構造が採用されていましたが、現在では高精度な電動式フィーダーが主流となっています。従来型と比較して、最新の電動式フィーダーは送り精度が高く、供給速度にも優れています。また、コンパクトな構造と安定した動作を実現できるため、部品供給の信頼性を高め、SMTライン全体の生産性向上にも貢献します。

トレーフィーダー

トレーフィーダーには、主に単段式と多段式があります。単段式は実装機のフィーダーラックに直接取り付けて使用し、少量の部品を収納したトレーに適しています。多段式は、複数のトレーを自動的に搬送・供給できる構造を備えており、省スペース化とコンパクトな装置構成を実現できます。TQFP、PQFP、BGA、TSOP、SSOPなど、ICをはじめとするトレー供給部品に適しています。

スティックフィーダー

スティックフィーダーは、バラ状の電子部品を供給するためのフィーダーです。部品を専用のケースやプラスチックチューブなどに投入し、振動式フィーダーや供給チューブを利用して、部品を順番に供給位置まで搬送します。主にMELFなどの小型半導体部品や、長方形・円筒形の部品に使用されます。一方、極性を持つ部品には適用しにくい場合があるため、部品形状や供給条件に応じたフィーダー選定が必要です。

チューブフィーダー

チューブフィーダーは、部品を収納したチューブから部品を順次供給する方式です。一般的には振動式の供給機構などを利用し、チューブ内の部品を吸着位置まで連続的に搬送します。PLCCやSOICなどの部品供給に使用されることがあります。チューブによって部品を保護できる一方、供給安定性や自動化への適応性、最終的な生産効率については、テープフィーダーと比較して制約が生じる場合があります。

部品位置決めシステム

SMT(Surface Mount Technology:表面実装技術)における部品位置決めシステムは、一般的にチップマウンター、またはPick & Place装置と呼ばれます。これは、SMD(表面実装部品)をPCB上の所定の位置へ高速かつ高精度に搭載するための自動ロボット装置です。コンデンサ、抵抗器、集積回路(IC)など、さまざまな電子部品をPCB上の指定座標へ自動的に実装することができ、コンピュータ、民生用電子機器、産業機器、医療機器、自動車、通信機器など、幅広い分野で使用されています。部品位置決め装置は、PCB組立工程を構成する大型の生産システムの一部として機能します。各種サブシステムが連携し、供給された部品を正確にピックアップしてPCB上の指定位置へ配置します。

多くの実装機では、真空吸着ノズルを使用して部品を保持し、XY軸およびZ軸方向の高精度な移動機構によって実装位置まで搬送します。さらに、ノズルを個別に回転させることで、部品の角度を補正しながら正確な実装を行うことができます。

ビジョンシステム

ビジョンシステムの定義

ビジョンシステムは、SMT実装機における重要な構成要素の一つです。部品の位置や角度を認識し、実装位置を補正することで、チップマウンターの位置決め精度を高めます。そのため、ビジョンシステムの性能は、SMT実装機の実装精度と生産速度に直接影響します。

ビジョンシステムの特徴

高性能なSMT実装機では、画像認識技術を利用したビジョンアライメントシステムが一般的に採用されています。ノズルが部品を吸着すると、実装位置へ移動する途中でカメラによって部品の画像を取得します。カメラは、部品の輪郭、位置、角度などを画像データとして取得し、デジタル画像処理によって部品の正確な状態を解析します。一般的な画像処理では、CCDなどの撮像素子によって光学情報をデジタルデータへ変換し、各画素の明るさをグレースケール値として処理します。取得した画像データは、保存、補正、解析され、その結果が制御システムへ送信されます。制御システムは解析結果に基づいて、吸着した部品の位置や角度のずれを算出し、サーボ機構へ補正指令を送ります。これにより、部品の位置・角度を自動的に補正し、PCB上の指定位置へ高精度に実装することができます。

この画像認識技術により、微小なチップ部品、高精度なIC、複雑な形状を持つ電子部品などについても、高速かつ高精度な実装が可能になります。

部品の認識、位置補正、検査、実装までの一連の動作は、産業用PCから取得したデータとあらかじめ設定されたプログラムに基づき、自動的に実行されます。

また、ビジョンシステムは、ヒューマン・マシン・インターフェース(HMI)、データベース、制御システム、補正システムなどと連携することができます。HMIを介してリアルタイムの画像取得、画像表示、画像解析などを実行できるほか、自動運転時にはビジョンシステムから位置座標や補正値を制御システムへ送信し、部品の正確な位置決めを実現します。

ビジョンシステムにおける技術的課題

実装機のビジョンシステムでは、主に2つの技術的課題への対応が求められます。

1つ目は、ビジョンシステム全体の統合性です。LED光源の制御、画像取得、デジタルデータ伝送、画像処理など、複数の技術を連携させながら、高速かつ安定した画像認識を実現する必要があります。

2つ目は、画像処理アルゴリズムの高度化です。部品認識の精度向上や画像処理速度の高速化などが重要となります。

最新の実装機では、高性能カメラや画像処理ボードを組み合わせ、PCB位置の認識、部品の自動認識、位置・角度の補正、座標の自動取得などを実現しています。こうした高度な画像認識機能は、一般に「マシンビジョン」と呼ばれ、SMT実装機の高速・高精度な自動実装を支える重要な技術となっています。

電子部品実装機の用途・導入される産業分野

電子部品実装機は、主にPCBの生産ライン、特にSMTを採用した電子機器の製造ラインで広く使用されています。従来の手作業による部品搭載とは異なり、自動実装機はPCB上の実装位置を認識し、フィーダーから電子部品をピックアップして、設定された座標へ高速かつ高精度に配置します。これにより、組立品質を安定させながら、大量生産においても高い生産性を維持することが可能です。実際のSMT生産ラインでは、PCBの搬送、はんだペースト印刷、部品のピック&プレース、実装後の検査など、複数の工程と連携して使用されます。

製品の種類や生産量、実装する部品の特性に応じて、実装速度、位置決め精度、搭載ヘッド数、対応可能な部品サイズ、フィーダーとの互換性、他の生産設備とのライン連携などを総合的に検討することが重要です。

電子部品実装機の技術進歩と今後の動向

SMTは1980年代に電子機器の製造分野へ導入されて以来、継続的に技術革新と高度化が進められてきました。電子機器の小型化・高性能化や生産効率向上への要求が高まる中、SMT技術もさらなる高速化、高精度化、省エネルギー化へと進化しています。

LED技術

発光ダイオード(LED)は、電子機器や製造分野において急速に普及した技術の一つです。従来の光源と比較して小型で、消費電力が少ないことが大きな特徴です。SMTによる高速な自動実装技術と組み合わせることで、LEDを搭載した電子製品の生産効率を向上させながら、製造コストや消費電力の削減にも貢献できます。また、省エネルギー性に優れることから、環境負荷低減の観点からも重要な技術となっています。

はんだペースト技術

はんだペーストは、微細な電子部品をPCBへ効率的に実装するために欠かせない材料です。SMTの普及に伴い、はんだペーストについても継続的な技術開発が行われています。近年では、微細粒子化されたはんだペースト、水溶性はんだペースト、ノークリーンタイプなど、さまざまな用途に対応した製品が開発されています。これらの技術進歩により、微細なパターンへの印刷性や実装品質を向上させながら、製造工程の効率化や環境負荷の低減が期待されています。

SMT実装技術の高速化

現在の電子機器市場では、製品の小型化と高性能化に加え、短納期・大量生産への対応も求められています。スルーホール実装では、部品の配置やPCBサイズに一定の制約がありますが、SMTではより小型の部品を高密度に実装することができます。そのため、限られた基板スペースにより多くの電子部品を搭載しながら、製品全体の小型化・軽量化を実現できます。さらに、部品の微細化やはんだペースト技術の進歩、高速・高精度な実装機の開発によって、従来は搭載が困難だった微小部品や高密度実装にも対応できるようになっています。

小型化、高速化、軽量化、高密度化といったSMTのメリットは、電子機器の設計自由度を高めるだけでなく、製造工程における自動化・省人化にも大きく貢献しています。今後も、AI画像認識、IoT、データ連携、スマートファクトリーなどの技術と組み合わせることで、SMT実装ラインはさらに高度化していくことが期待されます。

まとめ

電子部品実装機は、SMT生産ラインにおいてSMD部品の供給からピックアップ、画像認識、位置補正、PCBへの実装までを自動化する重要な設備です。抵抗器やコンデンサなどの小型チップ部品から、IC、ファインピッチ部品まで幅広い電子部品に対応できる一方、部品の種類やサイズによって必要となるフィーダー、吸着ノズル、画像認識システム、位置決め精度などの仕様は異なります。

そのため、実装機を導入する際には、単純に実装速度だけを比較するのではなく、PCBサイズ、部品の種類・サイズ、必要な実装精度、搭載ヘッド数、フィーダーとの互換性、既存設備とのライン連携などを総合的に検討することが重要です。

生産量や製品仕様に適した構成を選定することで、実装不良の削減、生産性の向上、省人化、設備投資コストの最適化につながります。さらに、将来的な生産品目の拡大やラインの自動化・スマート化まで見据えて設備を選定することで、長期的かつ安定した生産体制の構築が可能になります。
