シールボウルボールプレス

ボールベアリング・オイルシールカップ圧入機は、CNC VINAが設計・製造する専用設備で、圧入方式による組立工程、特に二輪車の生産・組立ラインで使用されています。本機は、ベアリングをステアリングヘッドカップに組み付けるなど、高い精度と安定性が求められる部品の組立をサポートします。手作業による圧入工程の一部を自動化することで、作業者の負担を軽減し、組立時のミスを抑制します。また、製品ごとの技術仕様に応じて圧入条件を管理するとともに、運転中の圧入工程を監視・検査するシステムを搭載しており、要求を満たさない圧入状態を検出できます。これにより、企業は組立工程でのミスや不良品の発生を抑えながら、工程内で品質を管理することが可能です。では、ボールベアリング・オイルシールカップ圧入機は電動二輪車の生産ラインでどのように活用されているのでしょうか。本記事では、その具体的な用途について詳しく解説します。

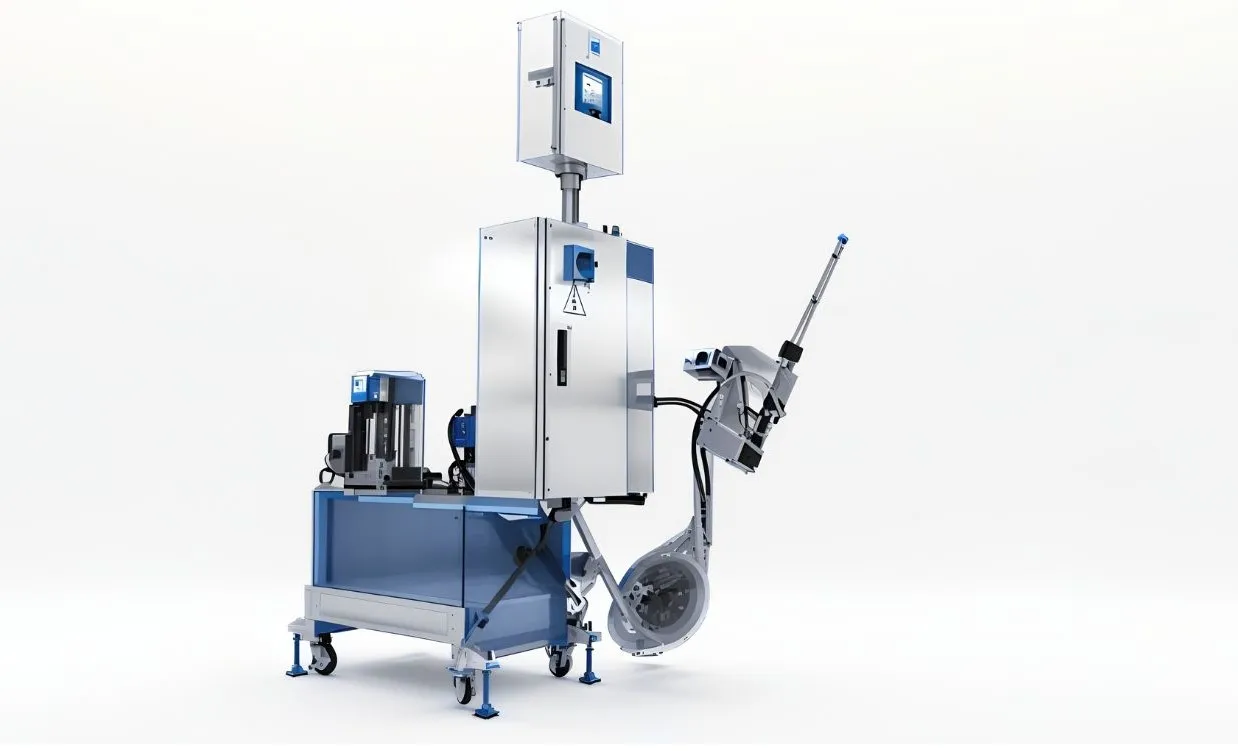

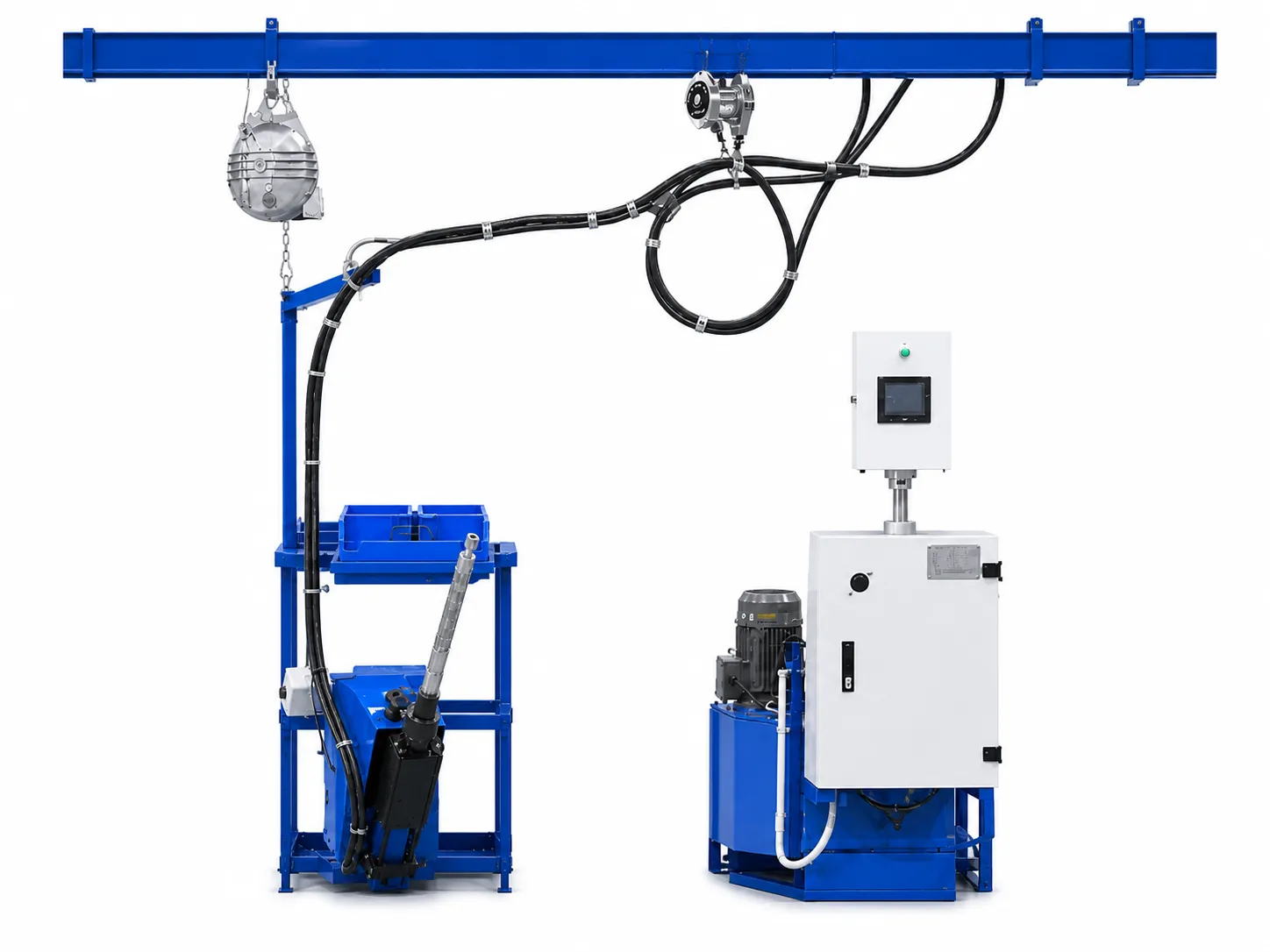

ボールベアリング・オイルシールカップ圧入機の仕様

二輪車用ボールベアリング・オイルシールカップ圧入機の動作原理と運転工程

ボールベアリング・オイルシールカップ圧入機は、油圧による圧入力とセンサーシステムを組み合わせて、部品の組立工程を行います。部品の位置決めから圧入、結果の検査まで、各工程を所定の手順で行うことで、安定した組立と要求仕様への適合を実現します。以下では、本機の動作原理と運転工程について説明します。

ボールベアリング・オイルシールカップ圧入機の動作原理

ボールベアリング・オイルシールカップ圧入機は、油圧によって圧入力を発生させ、ボールをオイルシールカップアセンブリの所定の位置に圧入する仕組みで動作します。圧入前に、部品を作業位置に正しくセットして固定し、安定した組立が行える状態にします。機械がサイクルを開始すると、油圧シリンダーが圧入ヘッドを下方へ移動させ、ボールに圧力を加えて、技術仕様に従った所定の位置へ圧入します。圧入力は、手動調整バルブによって製品ごとに適切な値へ調整できます。

圧入中は、圧力センサーが部品に加わる圧入力を検出し、ストロークセンサーが圧入ヘッドの移動量を監視します。これら2つのデータを同時に記録することで、圧入力とストロークの関係を示すグラフを作成します。制御システムはこのデータを使用して、圧入工程が正常に行われ、要求仕様を満たしているかを評価します。圧入工程が完了すると、圧入ヘッドは元の位置に戻り、要求を満たした製品は次の工程へ搬送されます。

ボールベアリング・オイルシールカップ圧入機の運転工程

ステップ1：部品のセット・位置決め
ボールとオイルシールカップアセンブリを機械の治具にセットします。ボールを所定の位置へ正確に圧入できるよう、部品を正しい位置に配置します。

ステップ2：製品の固定
治具によって製品を安定した状態で保持し、圧入ヘッドがボールに力を加えた際の部品のずれや位置ずれを防止します。

ステップ3：圧入サイクルの開始
製品を正しくセットした後、作業者が圧入サイクルを開始します。油圧シリンダーが圧入ヘッドを下方へ移動させ、ボールに圧入力を加えます。

ステップ4：圧入工程の実行
圧入ヘッドが設定された圧入力でボールに力を加え、オイルシールカップアセンブリの所定の位置へ圧入します。製品ごとの要求に応じて、圧入力とストロークを調整し、組立基準に適合させることができます。

ステップ5：圧入力とストロークの監視
圧入ヘッドが移動する間、圧力センサーが圧入力を検出し、ストロークセンサーが圧入ヘッドの位置を検出します。取得したデータから圧入力とストロークの関係を示すグラフを作成し、圧入工程の状態を可視化します。

ステップ6：圧入結果の検査
自動検査システムが圧入工程で取得したデータを分析し、あらかじめ設定された技術要件と照合します。圧入工程に異常がある場合や要求を満たしていない場合には、その状態を検出して適切に対応することで、不良品が次工程へ流出するのを抑制します。この機能により、手作業による圧入と比べて、圧入作業が行われている段階で直接検査できるというメリットがあります。

ステップ7：サイクルの完了
圧入と検査が完了すると、圧入ヘッドは元の位置へ戻ります。要求を満たした製品は取り出すか、次の工程へ搬送します。その後、機械は次のサイクルを開始します。

ボールベアリング・オイルシールカップ圧入機の技術的特長

ボールベアリング・オイルシールカップ圧入機は、油圧シリンダーによって圧入力を発生させ、オイルシールカップアセンブリへのボールの組付けに適した構造となっています。圧入力は手動調整バルブによって調整でき、製品ごとの技術基準に応じた圧入力を設定できます。

• 技術要件に応じた圧入力の調整：手動調整バルブによって圧入力を調整できます。作業者は製品ごとの基準に合わせて適切な圧入力を設定でき、過大または不足した圧入力を防ぎながら、要求どおりの圧入工程を実現します。
• 圧入力とストロークのリアルタイム監視：ストロークセンサーと圧力センサーを搭載し、圧入工程中の圧入ヘッドの位置と加えられた力を検出します。取得したデータを組み合わせて圧入力とストロークの関係を示すグラフを作成し、作業者が各製品の圧入状態を確認しやすくします。
• 圧入結果の自動検査：圧入力とストロークのデータに基づき、制御プログラムが圧入工程が設定された技術範囲内で行われているかを確認します。圧入力、ストローク、または圧入工程に異常が検出された場合、システムが要求を満たしていない製品を認識し、適切な対応につなげることができます。
• タッチパネルによる圧入ストロークの調整：圧入ストロークに関するパラメータをHMIのタッチパネルから直接設定・変更できます。製品の変更や圧入条件の変更にも、複雑な操作を必要とせず、迅速かつ簡単に対応できます。

ボールベアリング・オイルシールカップ圧入機の主な特長

ボールベアリング・オイルシールカップ圧入機は、高精度な圧入、圧入力とストロークの制御、さらに運転中の自動品質検査を実現できる点が特長です。本機には、以下のような特長があります。

• 圧入工程中の品質検査：本機は圧入作業を行うだけでなく、圧入工程を同時に監視・評価します。これにより、要求を満たしていない圧入状態を生産工程中に検出でき、不良品の発生を抑制します。
• 圧入力の正確な制御：製品の技術基準に応じて圧入力を調整できるため、ボールとオイルシールカップの組立工程を安定して行い、圧入力不足や過大な圧入力を防ぎます。
• 圧入ストロークを簡単に変更：作業者は、複雑な機械的調整を行うことなく、タッチパネルから圧入ストロークを直接変更できます。複数の製品や異なる圧入条件に対応する際にも便利です。
• 圧入力・ストロークグラフによる可視化：センサーから取得したデータをもとにグラフを作成することで、作業者は圧入工程の状態を視覚的に確認し、異常が発生した場合にも把握しやすくなります。
• 手作業による検査への依存を低減：センサー、検査プログラム、制御システムを組み合わせることで、製品の評価を自動的に行うことができ、生産工程における安定した品質管理をサポートします。

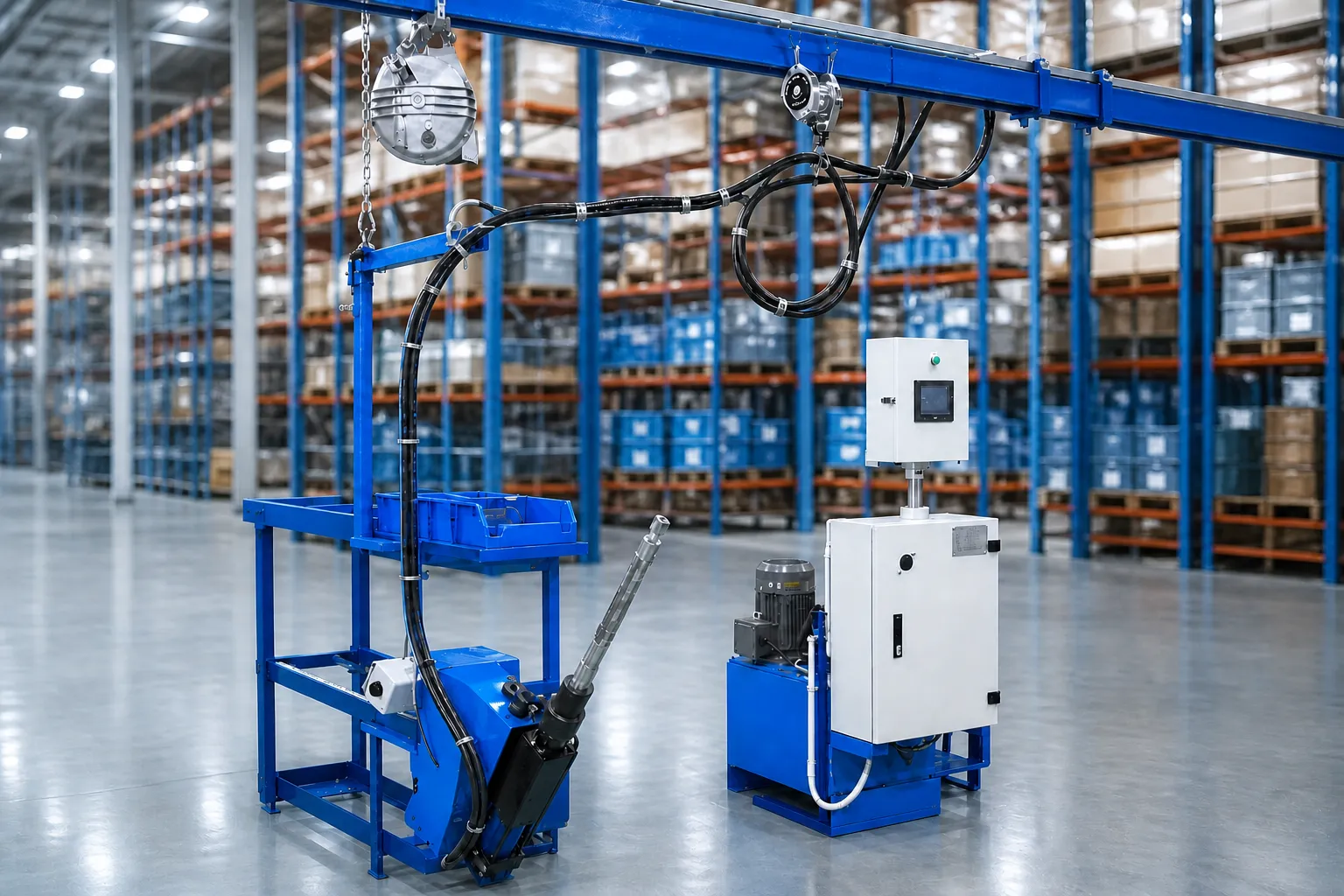

電動二輪車の組立ラインにおけるボールベアリング・オイルシールカップ圧入機の用途

ボールベアリング・オイルシールカップ圧入機は、二輪車のステアリングヘッドカップにベアリングを組み付ける工程で使用され、ベアリングを適切かつ安定した圧入力で所定の位置に圧入します。本機は油圧シリンダーによって圧入力を発生させ、ストロークセンサーと圧力センサーを組み合わせて圧入工程を監視します。これにより、組立状態を確認し、要求を満たしていない圧入工程を検出することができます。

ベアリングをステアリングヘッドカップに組み付ける用途に加えて、本機は製造現場におけるさまざまな圧入方式の組立工程にも適用できます。特に、組立時の圧入力やストロークの管理が求められる部品に適しています。圧入工程を自動化することで、手作業を削減し、工程の安定性を高めるとともに、製品品質の管理をサポートします。

CNC VINAは、自動車・二輪車産業向けに、各種圧入機、組立機、自動化生産ラインを提供しています。自動化、品質管理、そして産業環境における安定した運転など、さまざまな生産ニーズに対応しています。

まとめ

ボールベアリング・オイルシールカップ圧入機は、二輪車の生産ラインにおける効率的で先進的なソリューションです。スマートな設計と先進技術により、生産性の向上と運用・メンテナンスコストの削減に貢献します。また、安定した稼働性能と長い耐用年数も大きな特長であり、企業に長期的な価値を提供します。さらに、本機を導入することで製品品質の向上にもつながり、市場で求められる厳しい品質基準への対応をサポートします。そのため、生産効率の向上と収益性の最適化を目指す企業に適した設備です。この機械を電動二輪車の生産ラインに導入したい場合は、CNC VINAまでお気軽にお問い合わせください。お客様の製品や生産条件に適した最適なソリューションをご提案いたします。
