Máy đo hệ số ma sát

Máy đo hệ số ma sát là thiết bị chuyên dụng trong hệ thống máy đo và kiểm tra dùng kiểm tra hệ số ma sát giữa hai bề mặt vật liệu, hỗ trợ đánh giá đặc tính ma sát và chất lượng sản phẩm trong quá trình sản xuất. Máy được thiết kế với cơ cấu chuyển động ổn định, quả trượt tiêu chuẩn 200 g và hệ thống đo có độ chính xác cao, giúp quá trình kiểm tra được thực hiện nhanh chóng và nhất quán. Với thiết kế nhỏ gọn, vận hành thuận tiện và khả năng kiểm soát các thông số kiểm tra, máy đo hệ số ma sát phù hợp cho nhiều ứng dụng kiểm tra vật liệu như màng nhựa, tấm nhựa, giấy, cao su và các sản phẩm cần đánh giá đặc tính ma sát. Bài viết dưới đây, hãy cùng CNC VINA tìm hiểu chi tiết về nguyên lý hoạt động và quy trình vận hành của máy đo hệ số ma sát.

Thông số kĩ thuật của máy đo hệ số ma sát

Cấu tạo và nguyên lý hoạt động của máy đo hệ số ma sát

Máy đo hệ số ma sát được thiết kế với các cụm chức năng chuyên biệt nhằm đảm bảo mẫu thử được cố định chính xác, chuyển động ổn định và kết quả đo được thực hiện nhanh chóng, chính xác. Dưới đây là cấu tạo các bộ phận chính và nguyên lý hoạt động của máy trong quá trình kiểm tra hệ số ma sát.

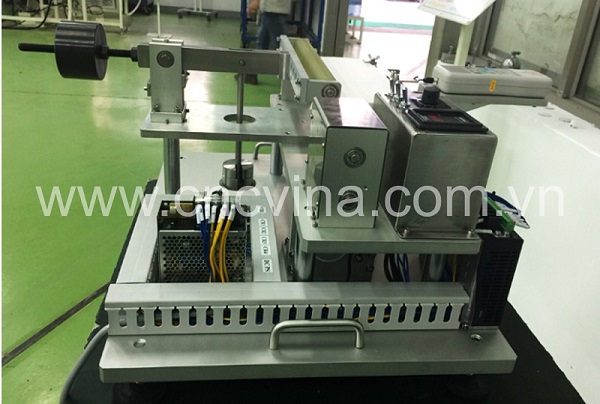

Máy đo hệ số ma sát cho tấm, màng

Cấu tạo máy đo hệ số ma sát

Máy đo hệ số ma sát được thiết kế gồm các cụm chính, đảm nhiệm chức năng cố định mẫu thử, tạo chuyển động và đo lực ma sát trong quá trình kiểm tra.

• Cụm đo ma sát: Là bộ phận trực tiếp thực hiện việc đo lực ma sát giữa mẫu thử và bề mặt tiếp xúc, từ đó xác định hệ số ma sát của vật liệu.
• Cụm chuyển động: Tạo chuyển động tương đối giữa mẫu thử và bề mặt tiếp xúc với tốc độ được cài đặt, đảm bảo quá trình kiểm tra diễn ra ổn định.
• Vỏ máy: Có chức năng bảo vệ các bộ phận bên trong khỏi bụi bẩn, tác động cơ học và các yếu tố bên ngoài trong quá trình vận hành.
• Cụm điều khiển tốc độ: Dùng để thiết lập và kiểm soát tốc độ chuyển động của cơ cấu kiểm tra theo yêu cầu của phép đo.

Máy đo hệ số ma sát có độ chính xác khoảng ±1% giá trị đọc, sử dụng quả trượt tiêu chuẩn 200 g và phiên bản MXD-01A có tốc độ kiểm tra cố định 150 mm/phút.

Nguyên lý hoạt động của máy đo hệ số

Máy hoạt động dựa trên nguyên lý tạo chuyển động tương đối giữa mẫu thử và bề mặt tiếp xúc, sau đó đo lực cản do ma sát tạo ra để xác định hệ số ma sát.

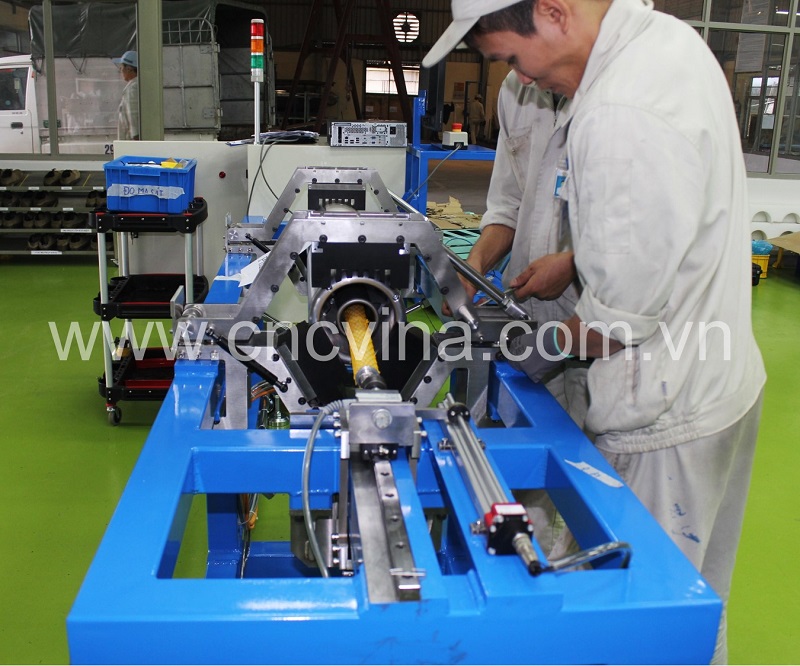

Máy đo ma sát điện trở do CNC VINA thiết kế và chế tạo đang được lắp ráp trong phòng lắp ráp

Quy trình kiểm tra cơ bản được thực hiện như sau:

• Mở cơ cấu coupling/kẹp giữ để tạo khoảng trống và chuẩn bị đưa sản phẩm hoặc mẫu thử vào vị trí kiểm tra.
• Đặt và cố định mẫu thử vào đúng vị trí quy định, sau đó siết chặt coupling để đảm bảo mẫu không bị xê dịch trong quá trình đo.
• Đặt giấy hoặc vật liệu chuẩn dùng để đo ma sát (PB) lên vị trí kiểm tra theo yêu cầu của phép thử.
• Đặt quả trượt có khối lượng 200 g lên bề mặt mẫu thử. Khối lượng quả trượt là thông số tiêu chuẩn được sử dụng trong cấu hình máy.
• Cài đặt các thông số đo trên đồng hồ/bộ điều khiển và thiết lập tốc độ chuyển động theo yêu cầu của phép thử.
• Khởi động máy: Cụm chuyển động kéo quả trượt di chuyển trên bề mặt mẫu. Trong quá trình này, cảm biến đo lực ma sát phát hiện lực cản giữa hai bề mặt.
• Tính toán và hiển thị kết quả: Hệ thống ghi nhận lực ma sát và xác định hệ số ma sát của mẫu thử. Kết quả được hiển thị trên bộ phận đo/điều khiển.

Quy trình vận hành và bảo dưỡng máy đo hệ số ma sát

Để máy đo hệ số ma sát hoạt động ổn định và đảm bảo kết quả kiểm tra chính xác, người vận hành cần thực hiện đúng trình tự vận hành, đồng thời kiểm tra và bảo dưỡng các bộ phận của máy định kỳ. Quy trình được thực hiện như sau:

Quy trình vận hành máy đo hệ số ma sát

Bước 1: Chuẩn bị và cố định sản phẩm

• Mở coupling/cơ cấu kẹp giữ trước khi đưa sản phẩm hoặc mẫu thử vào vị trí kiểm tra.
• Đặt sản phẩm đúng vị trí quy định, đảm bảo bề mặt cần kiểm tra tiếp xúc đúng với khu vực đo.
• Sau khi đặt sản phẩm, vặn chặt coupling/cơ cấu kẹp giữ để cố định mẫu, tránh xê dịch trong quá trình kiểm tra.

Bước 2: Chuẩn bị giấy đo và quả nặng

• Đặt giấy đo ma sát PB vào đúng vị trí tiếp xúc theo yêu cầu của phép thử.
• Đặt quả nặng 200 g lên vị trí quy định trên bề mặt cần kiểm tra.
• Kiểm tra lại vị trí của sản phẩm, giấy đo và quả nặng trước khi bắt đầu phép đo.

Bước 3: Cài đặt thông số và tiến hành đo

• Cài đặt các thông số cần thiết trên đồng hồ đo hệ số ma sát.
• Cài đặt tốc độ chuyển động của cơ cấu đo theo yêu cầu của phép thử.
• Khởi động máy để cơ cấu chuyển động kéo quả nặng trên bề mặt mẫu thử. Trong quá trình này, hệ thống sẽ ghi nhận lực ma sát giữa hai bề mặt.

Bước 4: Kiểm tra và đọc kết quả

• Sau khi hoàn tất phép đo, kết quả hệ số ma sát được hiển thị trên đồng hồ/bộ phận điều khiển.
• Đối chiếu kết quả đo với tiêu chuẩn kỹ thuật áp dụng cho sản phẩm. Nếu yêu cầu kiểm tra của sản phẩm là 1,3 ± 0,1, kết quả cần nằm trong phạm vi cho phép theo tiêu chuẩn này.

Hướng dẫn bảo dưỡng máy đo hệ số ma sát

Để duy trì độ ổn định và kéo dài tuổi thọ thiết bị, cần thực hiện kiểm tra, bảo dưỡng các bộ phận cơ khí và điện theo định kỳ.

• Kiểm tra trụ gá, bu lông và các vị trí cố định động cơ. Siết chặt lại khi phát hiện có hiện tượng lỏng do rung động trong quá trình máy hoạt động.
• Khi máy hoặc động cơ phát ra tiếng kêu, tiếng rung bất thường, cần dừng máy và kiểm tra nguyên nhân. Nếu không xác định được nguyên nhân hoặc không thể tự xử lý, liên hệ nhà cung cấp để được hỗ trợ kỹ thuật.
• Nếu động cơ có hiện tượng nóng bất thường, cần kiểm tra và vệ sinh khu vực động cơ, kiểm tra độ chắc chắn của các đầu nối điện/cầu đấu và kiểm tra tình trạng rô-to. Không tiếp tục vận hành nếu động cơ có dấu hiệu quá nhiệt nghiêm trọng.
• Kiểm tra các vòng bi, đảm bảo vòng bi quay trơn, không bị kẹt, phát ra tiếng ồn hoặc rung bất thường. Thay thế vòng bi nếu phát hiện hư hỏng hoặc không đáp ứng yêu cầu vận hành.
• Loại bỏ bụi bẩn và các tạp chất bám trên khu vực đo, cơ cấu chuyển động và các bộ phận liên quan nhằm hạn chế ảnh hưởng đến độ chính xác của phép đo.

Máy đo hệ số ma sát là giải pháp hữu ích trong kiểm tra và đánh giá đặc tính ma sát của vật liệu, giúp doanh nghiệp kiểm soát chất lượng sản phẩm và nâng cao độ ổn định của quá trình sản xuất. Với thiết kế nhỏ gọn, thao tác đơn giản và khả năng đo chính xác, thiết bị đáp ứng tốt các yêu cầu kiểm tra trong môi trường sản xuất và phòng kiểm nghiệm. CNC VINA nhận thiết kế và chế tạo máy đo hệ số ma sát theo yêu cầu, tùy chỉnh cơ cấu đo, phương pháp kiểm tra và thông số kỹ thuật phù hợp với từng loại sản phẩm. Việc lựa chọn cấu hình phù hợp giúp doanh nghiệp tối ưu quá trình kiểm tra, giảm thời gian thao tác và nâng cao hiệu quả kiểm soát chất lượng.
